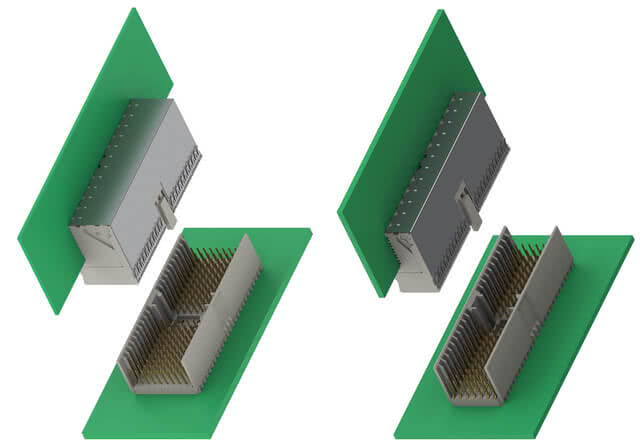

Rigidni konektori prema IEC 61076-4-101, razmak 2 mm
Visoka gustoća kontakata: Serija hm2.0 čvrstometričkih konektora razvijena je u skladu s međunarodnim standardom IEC 61076-4-101. Zaštićeni konektor s razmakom od 2,0 mm pogodan je za primjene koje zahtijevaju visoku gustoću kontakata i pouzdanost. Stoga je sustav konektora vrlo popularan u sektoru backplanea. Standardizacija osigurava kompatibilnost konektora različitih proizvođača.
Značajke
- Širok raspon dizajna
- Modularni konektori s razmakom od 2 mm
- 5 ili 8 redova signala
- 12 različitih duljina pinova
- Prilagođeni pinout dostupan
- Dostupno s ili bez oklopa
- Brzine prijenosa podataka do 3,125 Gbit/s moguće
- Robustan dizajn
- Dodaci poput poklopaca i ključeva
Primjene
- Telekomunikacijske
- mrežne sustave
- CompactPCI
- Medicinska tehnologija
- Industrijski računala (IPC)
hm2.0: Pregled
Filtriraj
lamele
hm2.0 pin konektor, tip E Artikal br. 246-21300-15
Broj stupova: 200, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

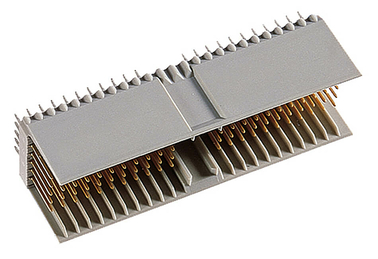

hm2.0 terminalna traka, tip A Artikal br. 244-11000-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip A Artikal br. 244-11300-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip A Artikal br. 244-11305-15
Broj stupova: 90, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip A Artikal br. 244-11306-15
Broj stupova: 90, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

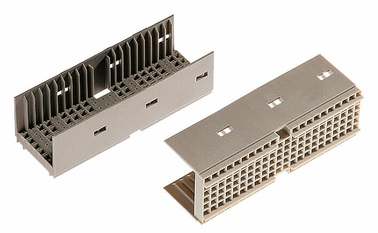

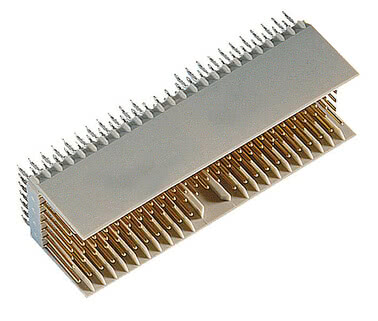

hm2.0 traka konektora tipa AB25 Artikal br. 244-61000-15
Broj stupova: 125, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 traka konektora tipa AB25 Artikal br. 244-61300-15
Broj stupova: 125, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

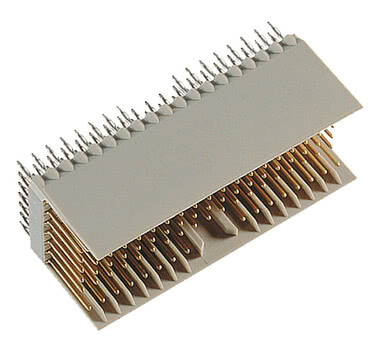

hm2.0 pin konektor, tip AB19 Artikal br. 244-63000-15
Broj stupova: 95, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 pin konektor, tip AB19 Artikal br. 244-63300-15
Broj stupova: 95, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

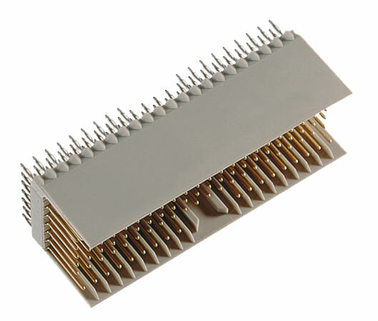

hm2.0 pin konektor, tip AB22 Artikal br. 244-62000-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 pin konektor, tip AB22 Artikal br. 244-62300-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

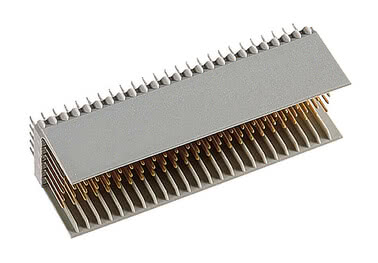

hm2.0 terminalna traka, tip B25 Artikal br. 244-21000-15
Broj stupova: 125, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip B25 Artikal br. 244-21300-15
Broj stupova: 125, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip B19 Artikal br. 244-23000-15
Broj stupova: 95, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip B19 Artikal br. 244-23300-15
Broj stupova: 95, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

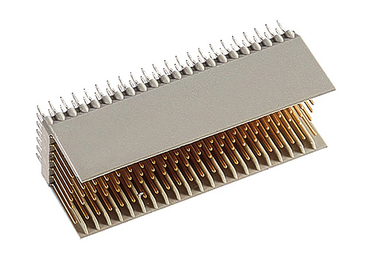

hm2.0 terminalna traka, tip B22 Artikal br. 244-22000-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip B22 Artikal br. 244-22300-15
Broj stupova: 110, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

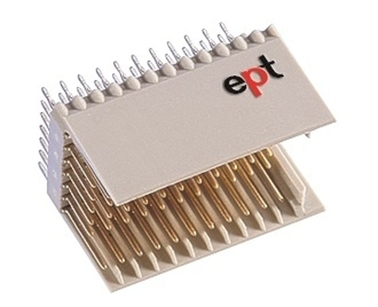

hm2.0 pin konektor, tip C Artikal br. 244-31000-15
Broj stupova: 55, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 pin konektor, tip C Artikal br. 244-31300-15
Broj stupova: 55, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, s zaštitom, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

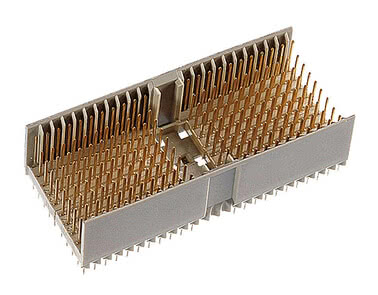

hm2.0 pin konektor, tip D Artikal br. 246-11000-15
Broj stupova: 176, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 pin konektor, tip D Artikal br. 246-11300-15
Broj stupova: 176, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

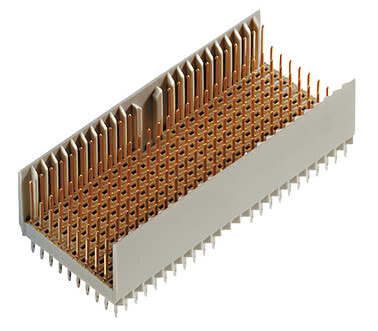

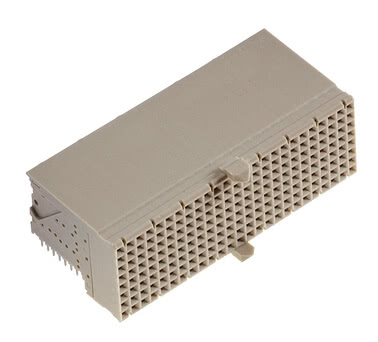

hm2.0 DE-tip terminalna traka Artikal br. 246-61000-15
Broj stupova: 200, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 DE-tip terminalna traka Artikal br. 246-61300-15
Broj stupova: 200, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

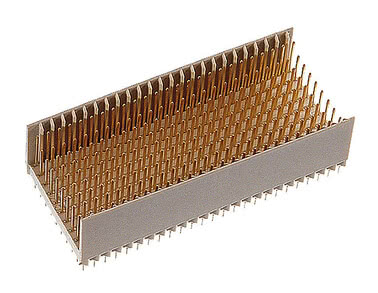

hm2.0 pin konektor, tip E Artikal br. 246-21000-15
Broj stupova: 200, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

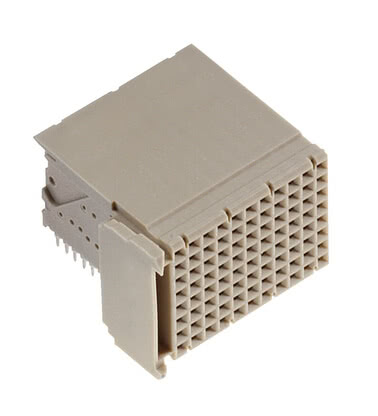

hm2.0 terminalna traka, tip F Artikal br. 246-31000-15
Broj stupova: 88, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna traka, tip F Artikal br. 246-31300-15
Broj stupova: 88, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, dostupno s ili bez zaštite, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

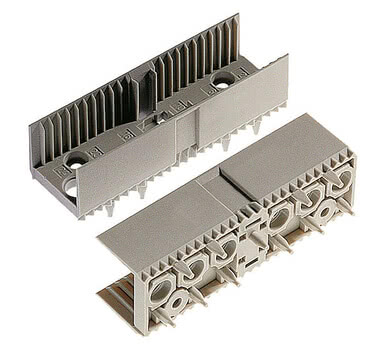

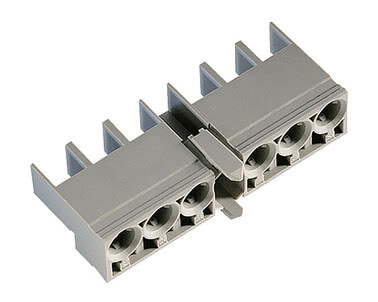

hm2.0 L-tip terminalna traka Artikal br. 244-51000
za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć

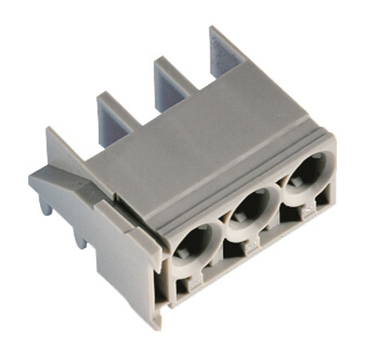

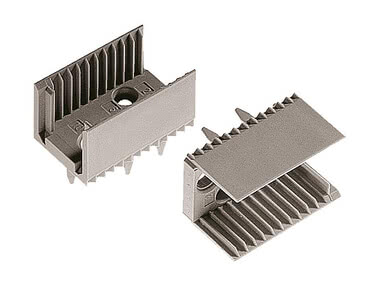

hm2.0 pin konektor, tip N Artikal br. 244-52000
za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć
hm2.0 terminalna traka, tip A15 Artikal br. 244-13000-15
Broj stupova: 60, Duljina veze 2,9 mm, za debljine PCB-a od najmanje 1,44 mm, nezaštićen, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Trake za oštricu

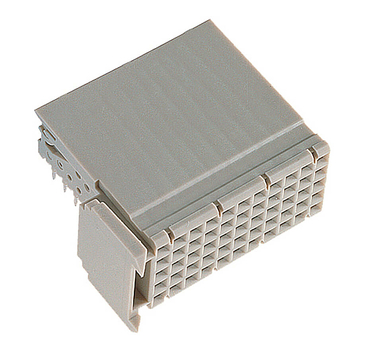

hm2.0 terminalna blokica, tip C Artikal br. 243-31320-15
Broj stupova: 77, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

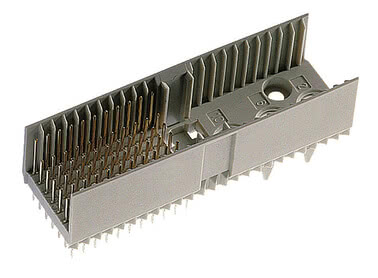

hm2.0 terminalna blokica, tip M Artikal br. 243-41010-15
Broj stupova: 55, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć
hm2.0 terminalna blokica, tip M Artikal br. 243-41310-15
Broj stupova: 77, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć
hm2.0 terminalna blokica, tip A Artikal br. 243-11010-15
Broj stupova: 110, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11310-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11322-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11323-15
Broj stupova: 100, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11360-15F
Broj stupova: 154, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11709-15F
Broj stupova: 100, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11710-15F
Broj stupova: 154, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11715-15F
Broj stupova: 154, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11734-15F
Broj stupova: 154, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

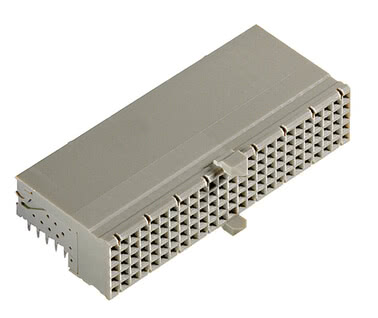

hm2.0 terminalna blokica, tip AB25 Artikal br. 243-61010-15
Broj stupova: 125, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB25 Artikal br. 243-61310-15
Ukupno 169, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB25 Artikal br. 243-61320-15
Ukupno 169, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB25 Artikal br. 243-61360-15F
Ukupno 169, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

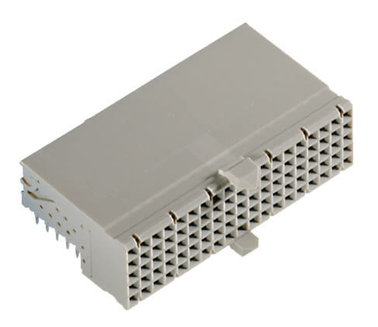

hm2.0 terminalna blokica, tip AB19 Artikal br. 243-63010-15
Broj stupova: 95, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB19 Artikal br. 243-63310-15
Broj stupova: 127, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB19 Artikal br. 243-63320-15
Broj stupova: 127, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB19 Artikal br. 243-63360-15F
Broj stupova: 127, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

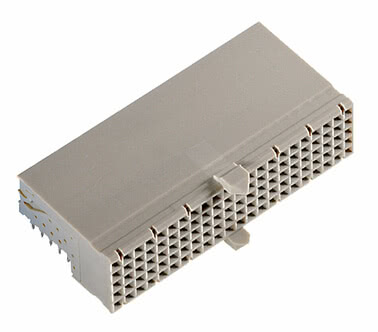

hm2.0 terminalna blokica, tip AB22 Artikal br. 243-62010-15
Broj stupova: 110, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB22 Artikal br. 243-62310-15
Broj stupova: 146, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB22 Artikal br. 243-62320-15
Broj stupova: 146, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip AB22 Artikal br. 243-62360-15F
Broj stupova: 146, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B25 Artikal br. 243-21010-15
Broj stupova: 125, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B25 Artikal br. 243-21020-15
Broj stupova: 125, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B25 Artikal br. 243-21310-15
Broj stupova: 175, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B25 Artikal br. 243-21320-15
Broj stupova: 175, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka

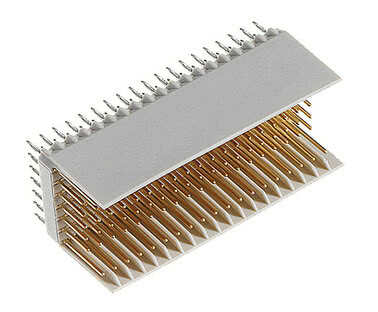

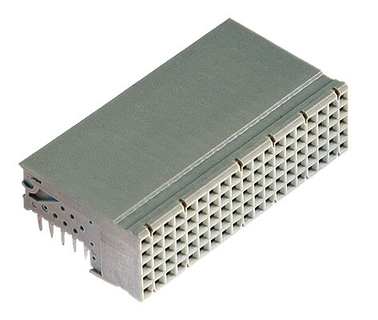

hm2.0 terminalna blokica, tip B19 Artikal br. 243-23310-15
Broj stupova: 95, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23320-15
Broj stupova: 133, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23360-15F
Broj stupova: 133, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23361-15F
Broj stupova: 133, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23371-15F
Broj stupova: 133, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23700-15F
Broj stupova: 133, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B19 Artikal br. 243-23716-15F
Broj stupova: 133, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22310-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22311-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22312-15
Broj stupova: 132, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22320-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22351-15F
Broj stupova: 132, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22360-15F
Broj stupova: 154, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22361-15F
Broj stupova: 154, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22371-15F
Broj stupova: 154, Dužina spoja 16 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip B22 Artikal br. 243-22734-15F
Broj stupova: 154, Duljina spoja 14,5 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip C Artikal br. 243-31010-15
Broj stupova: 55, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip C Artikal br. 243-31020-15
Broj stupova: 55, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip C Artikal br. 243-31310-15
Broj stupova: 77, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip D Artikal br. 245-11010-15
Broj stupova: 176, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip D Artikal br. 245-11310-15
Broj faza: 220, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip DE Artikal br. 245-61010-15
Broj stupova: 200, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip DE Artikal br. 245-61310-15
Broj stupova: 244, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip E Artikal br. 245-21010-15
Broj stupova: 200, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip E Artikal br. 245-21310-15
Broj stupova: 250, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip F Artikal br. 245-31010-15
Broj stupova: 88, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip F Artikal br. 245-31310-15
Broj stupova: 110, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip L Artikal br. 243-51000
za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć
hm2.0 terminalna blokica, tip N Artikal br. 243-52000
za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Moć
hm2.0 terminalna blokica, tip A15 Artikal br. 243-13010-15
Broj stupova: 60, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A15 Artikal br. 243-13020-15
Broj stupova: 60, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A15 Artikal br. 243-13310-15
Broj stupova: 84, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 terminalna blokica, tip A Artikal br. 243-11321-15
Broj stupova: 154, Dužina spoja 3,7 mm, za debljinu PCB-a > 2,2 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
Dodaci
hm2.0 donja ploča štita, tip D Artikal br. 246-11600-1
22 Kontakti, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8011
za HM proljetne trake, Orahovo smeđa RAL 8011
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8012
za HM proljetne trake, Jagodasto crvena RAL 3018, Specifikacija telefonije
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8013
za HM proljetne trake, Plava RAL 4005
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8014
za HM proljetne trake, Brilliantblau RAL 5007, 5,0 V cPCI
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8021
za HM proljetne trake, Putujte zeleno RAL 6011
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8031
za HM proljetne trake, Kadmijum žuta RAL 1021, 3.3 U cPCI
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8032
za HM proljetne trake, Sivi škriljac RAL 7015
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8033
za HM proljetne trake, Čelično plava RAL 5011
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8034
za HM proljetne trake, Pastelno narančasta RAL 2003
okomito
hm2.0 umetak za kodiranje ženskog konektora Artikal br. 244-8041
za HM proljetne trake, Žuta oker RAL 1024
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8011
za HM trake za mjerenje, Orahovo smeđa RAL 8011
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8012
za HM trake za mjerenje, Jagodasto crvena RAL 3018, Specifikacija telefonije
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8013
za HM trake za mjerenje, Plava RAL 4005
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8014
za HM trake za mjerenje, Brilliantblau RAL 5007, 5,0 V cPCI
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8021
za HM trake za mjerenje, Putujte zeleno RAL 6011
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8031
za HM trake za mjerenje, Kadmijum žuta RAL 1021, 3.3 U cPCI
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8032
za HM trake za mjerenje, Sivi škriljac RAL 7015
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8033
za HM trake za mjerenje, Čelično plava RAL 5011
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8034
za HM trake za mjerenje, Pastelno narančasta RAL 2003
okomito
hm2.0 kodiranje umetne trake noža Artikal br. 243-8041
za HM trake za mjerenje, Žuta oker RAL 1024
okomito
hm2.0 donja ploča štita, tip A Artikal br. 244-11600-1
22 Kontakti, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip B25 Artikal br. 244-21600-1
25 kontakata, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip B19 Artikal br. 244-23600-1
19 kontakata, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip B22 Artikal br. 244-22600-1
22 Kontakti, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip C Artikal br. 244-31600-1
11 kontakata, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip E Artikal br. 246-21600-1
25 kontakata, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 donja ploča štita, tip F Artikal br. 246-31600-1
11 kontakata, Dužina konektora: 3,4 mm, za debljine PCB-a od najmanje 1,44 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Tehnologija pritisnog priključka
hm2.0 Pokrov A Artikal br. 243-5525-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Pokrov A Artikal br. 243-5525-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Pokrov A Artikal br. 243-5525-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Pokrov A Artikal br. 243-5525-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Pokrov A Artikal br. 243-5525-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB19 Artikal br. 243-5719-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB19 Artikal br. 243-5719-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB19 Artikal br. 243-5719-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB19 Artikal br. 243-5719-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB19 Artikal br. 243-5719-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB22 Artikal br. 243-5722-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB22 Artikal br. 243-5722-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB22 Artikal br. 243-5722-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB22 Artikal br. 243-5722-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB22 Artikal br. 243-5722-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Navlaka AB25 Artikal br. 243-5725-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud AB25 Artikal br. 243-5725-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Navlaka AB25 Artikal br. 243-5725-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Navlaka AB25 Artikal br. 243-5725-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Navlaka AB25 Artikal br. 243-5725-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B25 Artikal br. 243-5625-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B25 Artikal br. 243-5625-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B25 Artikal br. 243-5625-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B25 Artikal br. 243-5625-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B25 Artikal br. 243-5625-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Omotač B19 Artikal br. 243-5619-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Omotač B19 Artikal br. 243-5619-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Omotač B19 Artikal br. 243-5619-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Omotač B19 Artikal br. 243-5619-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Omotač B19 Artikal br. 243-5619-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 navlaka B22 Artikal br. 243-5622-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 navlaka B22 Artikal br. 243-5622-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 navlaka B22 Artikal br. 243-5622-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud B22 Artikal br. 243-5622-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 navlaka B22 Artikal br. 243-5622-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud C Artikal br. 243-5511-1/1
za debljine tiskanih pločica od 3,2 do 4,0 mm, x = 4,5 mm, y = 14,95 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud C Artikal br. 243-5511-2/1
za debljine PCB-a od 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud C Artikal br. 243-5511-3/1
za debljinu PCB-a > 4,8 mm, x = 2,9 mm, y = 13,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Kapa C Artikal br. 243-5511-4/1
za debljine tiskanih pločica od 2,4 do 3,2 mm, x = 4,9 mm, y = 15,35 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
hm2.0 Shroud C Artikal br. 243-5511-5/1
za debljine PCB-a < 2,4 mm, x = 6,3 mm, y = 16,75 mm, Ispitano u skladu s normom IEC 61076-4-101
okomito
Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?
Značajke
hm2.0 konektori koriste se, između ostalog, u CompactPCI. To je PICMG standard za vrhunske sustave koji koriste 19-inčnu tehnologiju s pasivnom stražnjom pločom. Zahvaljujući robusnom dizajnu i brzinama prijenosa podataka do 3,125 Gbit/s, prikladni su za zahtjevne uvjete u pogledu performansi, robusnosti i pouzdanosti. hm2.0 konektor također se sve više koristi za industrijsku primjenu jer ima robusni sustav spajanja i, s razmakom od 2 mm, nudi visoku gustoću kontakata. Konektor je dostupan s 5 ili 8 signalnih redova i 12 različitih duljina pinova.
Pregled detalja
Pregled detalja
Proizvodimo prilagođene konektore po mjeri, izrađene za vašu primjenu.
o prilagođenim konektorima
odmah
- Ostali broj pinova
- Ostale visine sloja
- Alternativni kontaktni premazi
o prilagođenim konektorima
odmah
Standard IEC 61076-4-101
Raspon ept hm2.0 konektora s tvrdim metrijskim razmakom razvijen je i proizveden u skladu s međunarodnim standardom IEC 61076-4-101. To osigurava korisnicima globalni standard za povezivanje tiskanih pločica pomoću višekontaktnih konektora. Tiskane pločice mogu se lako zamijeniti iz jednog sustava u drugi. Ključni parametri kao što su zadržavanje, zaklonište i kodiranje ostaju kompatibilni u svim primjenama.
ept hm2.0 konektori dizajnirani su s metrijskim razmakom od 2 mm. Ovi se konektori mogu jednostavno rasporediti u nizu bez prekidanja razmaka od 2 mm na sučeljima. Ovaj raspored razmaka nudi posebne prednosti u dizajnu tiskanih pločica (PCB), jer se unutar pojedinačnih modula konektora ne gubi prostor.
Moduli A, D, L i M opremljeni su višenamjenskim blokom. On prima umetke za kodiranje propisane standardom. Lijevani vodilice osiguravaju ispravno poravnanje oštrih i opružnih terminala međusobno, kao i zaštitu od uvijanja prije uspostave kontakta. Kodirane umetke se postavljaju ili uklanjaju pomoću jednostavnog alata za umetanje i vađenje.
ept nudi četiri različite duljine za spojnu stranu i tri duljine za spojnu stranu oštrih terminala hm2.0. Različite duljine priključaka potrebne su kako bi se osiguralo da se pri priključivanju ili odspajanju sklopova prvo povežu ili odvoje određene signalne ili uzemljene linije. Dugi priključci od 11,25 mm prvenstveno su potrebni za redove oklopa z i f.
Kako bi se olakšalo poravnanje i spriječilo uvijanje konektora, izolacijska tijela su zaobljena na krajevima. Ta zaobljenja osiguravaju precizno postavljanje na tiskanu pločicu i pružaju potrebnu stabilnost između modula.
Kako bi se spriječilo miješanje tiskanih pločica, kodiranje konektora je ključno u modernom autobusnom sustavu. Mogućnost kodiranja već je definirana u normi IEC 61076-4-101. Također nazvani umetci za kodiranje mogu se ručno postaviti u višenamjenski blok konektora tipova A, D, L i M. Različiti umetci su kodirani bojom i stoga se mogu brzo prepoznati vizualno.
ept hm2.0 konektori dizajnirani su s metrijskim razmakom od 2 mm. Ovi se konektori mogu jednostavno rasporediti u nizu bez prekidanja razmaka od 2 mm na sučeljima. Ovaj raspored razmaka nudi posebne prednosti u dizajnu tiskanih pločica (PCB), jer se unutar pojedinačnih modula konektora ne gubi prostor.
Moduli A, D, L i M opremljeni su višenamjenskim blokom. On prima umetke za kodiranje propisane standardom. Lijevani vodilice osiguravaju ispravno poravnanje oštrih i opružnih terminala međusobno, kao i zaštitu od uvijanja prije uspostave kontakta. Kodirane umetke se postavljaju ili uklanjaju pomoću jednostavnog alata za umetanje i vađenje.
ept nudi četiri različite duljine za spojnu stranu i tri duljine za spojnu stranu oštrih terminala hm2.0. Različite duljine priključaka potrebne su kako bi se osiguralo da se pri priključivanju ili odspajanju sklopova prvo povežu ili odvoje određene signalne ili uzemljene linije. Dugi priključci od 11,25 mm prvenstveno su potrebni za redove oklopa z i f.
Kako bi se olakšalo poravnanje i spriječilo uvijanje konektora, izolacijska tijela su zaobljena na krajevima. Ta zaobljenja osiguravaju precizno postavljanje na tiskanu pločicu i pružaju potrebnu stabilnost između modula.
Kako bi se spriječilo miješanje tiskanih pločica, kodiranje konektora je ključno u modernom autobusnom sustavu. Mogućnost kodiranja već je definirana u normi IEC 61076-4-101. Također nazvani umetci za kodiranje mogu se ručno postaviti u višenamjenski blok konektora tipova A, D, L i M. Različiti umetci su kodirani bojom i stoga se mogu brzo prepoznati vizualno.
Modularnost sustava hm2.0
ept hm2.0 moduli nude niz mogućnosti za optimizaciju visokih gustoća kontakata, osobito u kombinaciji s koaksijalnim ili optičkim vezama.
Korištenjem modula tipa A mogu se proizvoditi sklopovi konektora duljine 50 mm u koracima od 25 mm do bilo koje željene ukupne duljine.
Konektori s višenamjenskim blokom (tipovi A, M, L) poželjno se postavljaju na početak reda konektora. Moduli tipa B, s druge strane, postavljaju se samo između ostalih modula.
Moduli tipa C i N od 25 mm postavljaju se na kraj reda konektora zbog zaštite od obrnute polariteta. Ispravno sastavljanje modula osiguravaju kodirani umetci u višenamjenskom bloku i moduli tipa C i N.
Korištenjem modula tipa A mogu se proizvoditi sklopovi konektora duljine 50 mm u koracima od 25 mm do bilo koje željene ukupne duljine.
Konektori s višenamjenskim blokom (tipovi A, M, L) poželjno se postavljaju na početak reda konektora. Moduli tipa B, s druge strane, postavljaju se samo između ostalih modula.
Moduli tipa C i N od 25 mm postavljaju se na kraj reda konektora zbog zaštite od obrnute polariteta. Ispravno sastavljanje modula osiguravaju kodirani umetci u višenamjenskom bloku i moduli tipa C i N.
hm2.0 za primjene visokih brzina
Primjene visokih brzina mogu se implementirati pomoću ept-ovih hm2.0 konektora. Brzine prijenosa podataka do 3.125 Gbit/s demonstrirano su postignute pod uvjetima navedenim u nastavku.
- Dva para hm2.0 konektora od ept
- Dvije standardne FR4 ploče, debljine 1,6 mm s dužinom traga od 115 mm
- Jedna standardna FR4 backplane ploča, debljine 4,4 mm s dužinom traga od 400 mm
- Posebna pažnja mora se posvetiti greškama u priključku, efektu stub, efektu kože i dielektričnim gubicima tijekom dizajna primjene
Rado ćemo vam dostaviti dodatne detalje i relevantnu tehničku literaturu o primjenama visokih brzina koristeći hm2.0 konektore. Slobodno nas kontaktirajte.
ČPP: Pitanja i odgovori o hm2.0
Za koje brzine prijenosa podataka su prikladni hm2.0 konektori? Je li moguće pomoću hm2.0 backplane sustava pritisnuti komponente u istu rupu na tiskanoj pločici s obje strane?
Za koje brzine prijenosa podataka su prikladni hm2.0 konektori?
Hm2.0 konektori podržavaju brzine prijenosa podataka do 3,125 Gbit/s.
Je li moguće pomoću hm2.0 backplane sustava pritisnuti komponente u istu rupu na tiskanoj pločici s obje strane?
Ne, nažalost to nije moguće. Međutim, pronašli smo drugo rješenje za to. Ravne konektorne trake također su dostupne s dugim pinovima. To znači da se nakon procesa umetanja na stražnju stranu stražnje ploče pritisne poklopac. Time se omogućuje da se takozvane stražnje prijelazne ploče spoje i s stražnje strane.
