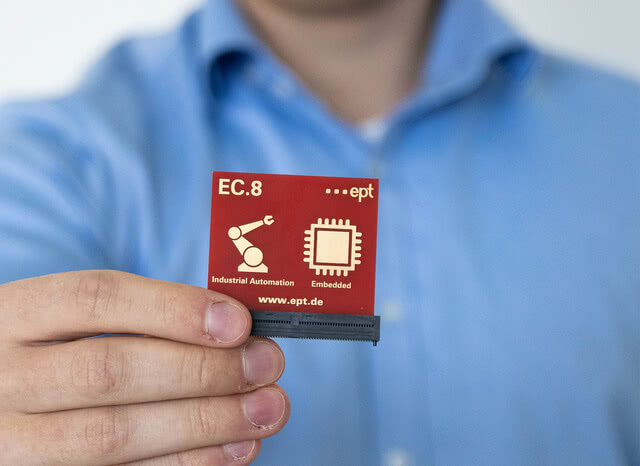

EC.8: Pregled

Ključne činjenice na prvi pogled Primjene EC.8 proizvodi Značajke Usporedba s konektorima Tolerancije Perspektiva programera Odjeljak s čestim pitanjima

Brzi izravni plug-in spojevi do 28 Gbit/s

Direktno-povezani dizajn EC.8 omogućuje brzine prijenosa podataka do 28 Gbit/s.

EC8 Highspeed mit Pfeile.Produktseite

Značajke

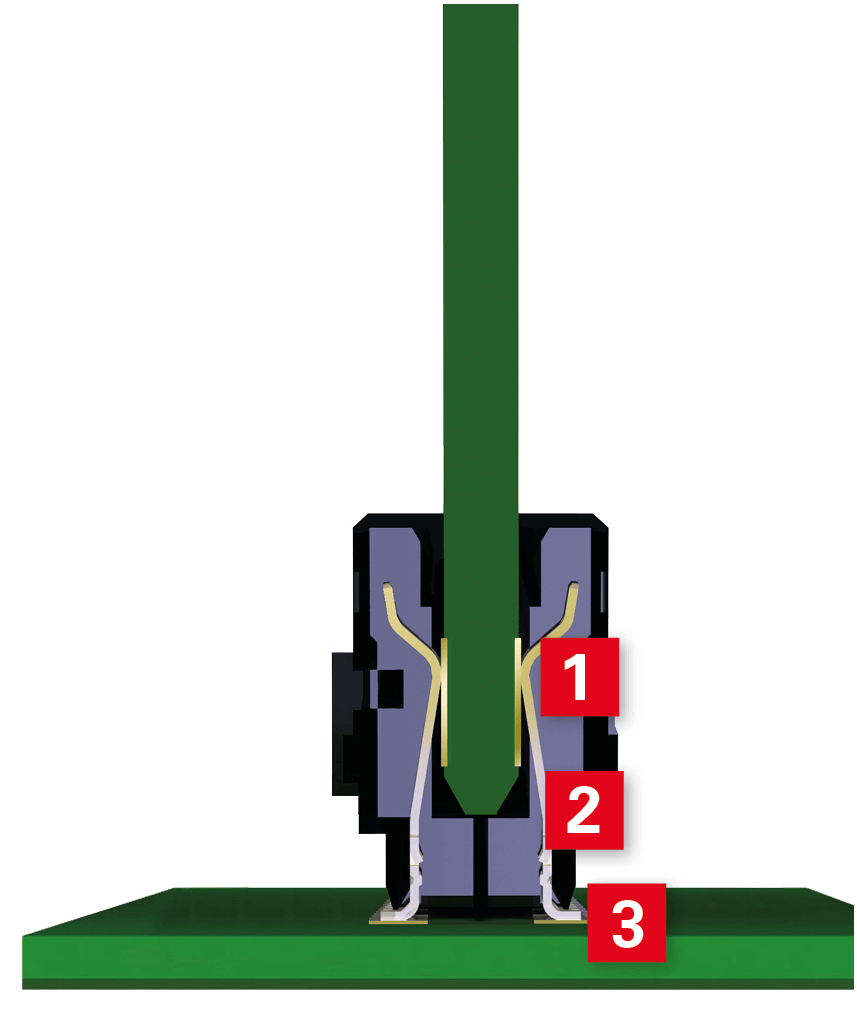

Konektori za izravno
pričvršćivanje, 20 do 200 kontakata, brzina
prijenosa podataka 28
Gbit/s, nosivost struje
3,2 A, 500 ciklusa spajanja
, pakirani na traci i kolutu ili u posudi, debljina
kćerinske ploče 1,60 mm

Primjene

Ugrađena
industrijska
automatizacija i računalne komunikacije

EC.8: Pregled

Ključne činjenice na prvi pogled Primjene EC.8 proizvodi Značajke Usporedba s konektorima Tolerancije Perspektiva programera Odjeljak s čestim pitanjima

EC.8 - ravno

EC.8, samo 20 penija Artikal br. 408-52020-000-11

EC8 gerade 20pol ohne key Foto

Broj stupova: 20, bez kodiranja, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8, samo 20 penija Artikal br. 408-52020-000-11 - Tehničke specifikacije

Osnove

Broj kontakata	dvadeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 točno 40 penija Artikal br. 408-52040-000-11

EC8 gerade 40pol ohne key Foto

Broj stupova: 40, bez kodiranja, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 točno 40 penija Artikal br. 408-52040-000-11 - Tehničke specifikacije

Osnove

Broj kontakata	četrdeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 ravno 60p Artikal br. 408-52060-000-11

EC8 gerade 60pol ohne key Foto

Broj stupova: 60, bez kodiranja, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 ravno 60p Artikal br. 408-52060-000-11 - Tehničke specifikacije

Osnove

Broj kontakata	šezdeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 ravno 60p Artikal br. 408-52060-100-11

EC8 gerade 60pol mit key Foto

Broj stupova: 60, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 ravno 60p Artikal br. 408-52060-100-11 - Tehničke specifikacije

Osnove

Broj kontakata	šezdeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 točno 80 penija Artikal br. 408-52080-100-11

EC8 gerade 80pol mit key Foto

Broj stupova: 80, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 točno 80 penija Artikal br. 408-52080-100-11 - Tehničke specifikacije

Osnove

Broj kontakata	osamdeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 točno 100p Artikal br. 408-52100-100-11

EC8 gerade 100pol mit key Foto

Broj stupova: 100, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 točno 100p Artikal br. 408-52100-100-11 - Tehničke specifikacije

Osnove

Broj kontakata	100
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 ravno 120p Artikal br. 408-52120-100-11

EC8 gerade 120pol mit key Foto

Broj stupova: 120, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 ravno 120p Artikal br. 408-52120-100-11 - Tehničke specifikacije

Osnove

Broj kontakata	120
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8, 140 stranica Artikal br. 408-52140-100-11

EC8 gerade 140pol mit key Foto

Broj stupova: 140, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Pakiranje na traku i kolut

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8, 140 stranica Artikal br. 408-52140-100-11 - Tehničke specifikacije

Osnove

Broj kontakata	140
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 ravno 160p Artikal br. 408-52160-100-12

EC8 gerade 160pol mit key Foto

Broj stupova: 160, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Ambalažna posuda

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 ravno 160p Artikal br. 408-52160-100-12 - Tehničke specifikacije

Osnove

Broj kontakata	160
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8 ravno 180p Artikal br. 408-52180-100-12

EC8 gerade 180pol mit key Foto

Broj polova: 180, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Ambalažna posuda

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8 ravno 180p Artikal br. 408-52180-100-12 - Tehničke specifikacije

Osnove

Broj kontakata	sto osamdeset
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8, samo 200 penija Artikal br. 408-52200-100-12

EC8 gerade 200pol mit key Foto

Broj stupova: 200, s kodiranjem, za kćerinske kartice od 1,6 mm, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Ambalažna posuda

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8, samo 200 penija Artikal br. 408-52200-100-12 - Tehničke specifikacije

Osnove

Broj kontakata	dvjesto
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

EC.8, samo 200 penija Artikal br. 408-52200-103-12

EC8 gerade 200pol mit key Foto

Broj stupova: 200, s kodiranjem, Pojačavajući nosač duž izohijelskog presjeka, Mreža 0,8 mm, Brzina prijenosa podataka: 28 Gbit/s, Ambalažna posuda

okomito

SMT

izravni priključak

Visoka gustoća

Velika brzina

Pogledajte dodatne detalje o proizvodu

EC.8, samo 200 penija Artikal br. 408-52200-103-12 - Tehničke specifikacije

Osnove

Broj kontakata	dvjesto
Tehnologija povezivanja	SMT
Radna temperatura	-40 °C do +125 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	dvjesto
Kontaktni podaci	mjedni legur
Kontaktno premazivanje	Au preko PdNi preko Ni
Područje veze	Sn preko Ni

Mehanički

Dimenzija mreže	0,8 mm
Kontaktna sila po kontaktu	≤ 0,635 N
Trakcija po kontaktu	≥ 0,06 N
vijek trajanja IEC 60512-9-1	500 ciklusa umetanja
Koplanarnost	≤ 0,1 mm
Oscilirajući, sinusoidalni IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktni kvarovi tijekom njihanja, sinusoidalni IEC 60512-2-5	≤ 1 µs
Šok, polusinusni val IEC 60512-6-3	50 g, 11 ms
Kontaktni kvarovi tijekom ispitivanja udarom, polusinusno IEC 60512-2-5	≤ 1 µs

Električni

radna struja IEC 60512-5-2	1.35 A pri 20 °C (140 od 140 pinova) 3.20 A pri 20 °C (8 od 140 pinova)
Otpor naprijed IEC 60512-2-1	≤ 15 mΩ
Slobodni prostor i razmak pri polizanju	0,25 mm
Otpor izolacije IEC 60512-3-1	≥ 1 GΩ
Testni napon IEC 60512-4-1	1100 V DC
Prijenos podataka	28 Gbps

Obrada

Temperatura lemljenja JEDEC J-STD-020E	20–40 sekundi na 260 °C
MSL JEDEC J-STD-020E	jedan
Sklapanje	Uzimanje i postavljanje

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Tablica smanjenja naziva

Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?

Zatražite prilagođene konektore

Ne možete pronaći ono što tražite? Zatražite prilagođeni konektor odmah!

Username:

Hvala vam puno! Pregledat ćemo vaše zahtjeve i javiti vam se.

Ako imate bilo kakvih pitanja, slobodno nas kontaktirajte putem e-pošte ili telefona.

Nije pronađen odgovarajući proizvod – upitajte za ovaj proizvod sada:

Polja označena zvjezdicom su obavezna.

Tvrtka *

Pozdrav

Prvo ime *

Ime *

Ulica *

Poštanski broj *

Lokacija *

Država *

E-pošta *

Telefon *

Zahtjevi za proizvod *

Našu politiku privatnosti možete pogledati ovdje.

EC.8: Sustav za brzo izravno spajanje

Highspeed mit Pfeile

Izravni plug dizajn EC.8 omogućuje brzine prijenosa podataka do 28 Gbit/s.
Za razliku od konvencionalnih konektora, izravni plug konektori minimiziraju širok raspon prepreka poput promjena smjera, odraza i promjena presjeka, osiguravajući jasnu prijenosnost signala.
Detaljno izvješće o karakteristikama visokih brzina, kao i S-parametri za simulaciju vlastitog dizajna, dostupni su na zahtjev: sales@ept.de

EC.8 Sustav izravnog priključenja
Pregled detalja

Uvodni kosinski odrezci
za kompenzaciju pomaka u osi i kutnog neusklađivanja tijekom sastavljanja

Zvučna i taktilna povratna informacija
kako bi se osigurao ispravan kontakt s dodatnom karticom

Koplanarnost
pouzdano lemljenje tijekom obrade

traka za kodiranje
Zaštita od uvijanja i kompenzacija tolerancije za utubnu karticu

kodiranje pina
Sprječava da se čep zavrne na ploči.

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Proizvodimo po narudžbi izrađene konektore precizne prilagodbe vašoj primjeni.

Ostali broj pinova
Ostale visine hrpe
Alternativni kontaktni premazi

Upitajte o prilagođenim konektorima odmah

Izravni priključak nasuprot paru konektora

Izravni konektor omogućuje izravan kontakt s tiskanom pločom bez potrebe za uparivim konektorom. Kao rezultat toga, ima manje kontaktnih točaka i prijelaza u usporedbi s parom opružnih lamela, što pozitivno utječe na nosivost struje i performanse prijenosa podataka.

Izravni konektor:

[1] R _{kontaktni sučelje}
[2] R _kontakt
[3] R _{kontaktno područje}

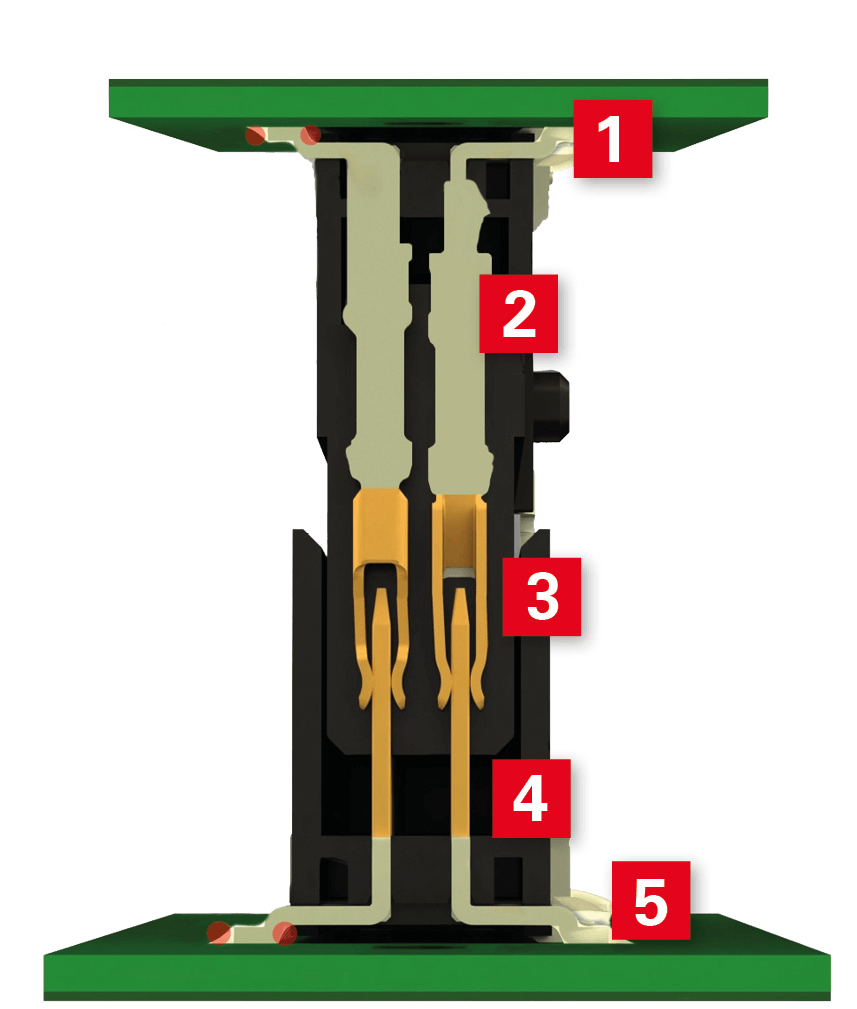

Par konektora:

[1] R _{terminalno područje}
[2] R _kontakt
[3] R _{spoj kontaktnih}
_točaka [4] R _kontakt
[5] R _{terminalno područje}

Tolerancije

Neusklađenost središta kod EC.8 direktnih konektora
Dopuštene tolerancije

neusklađenosti središta EC.8 direktni konektori podnose neusklađenost od 0,6 mm duž uzdužne osi i 0,7 mm duž poprečne osi kada su spojeni.

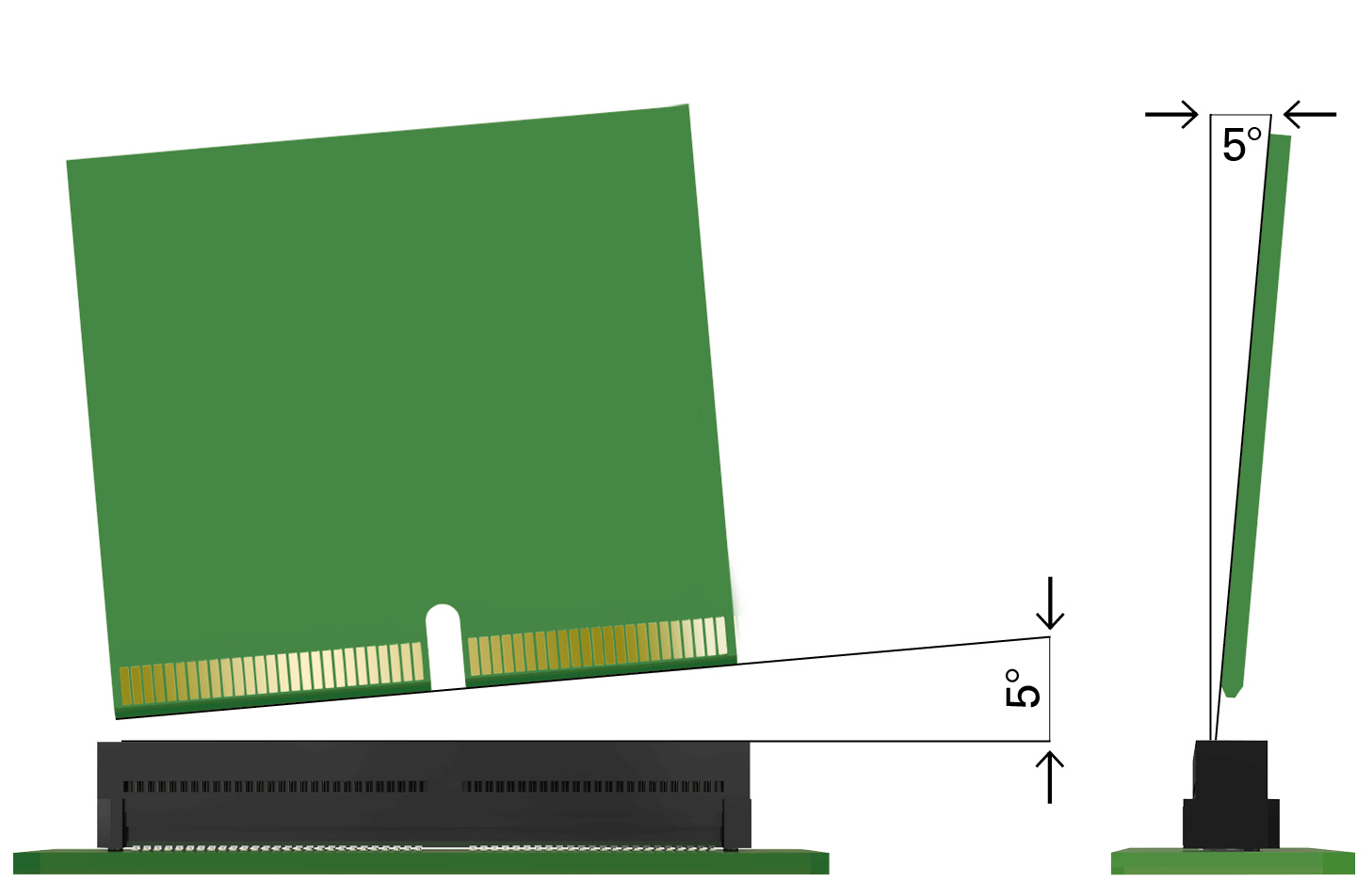

Kutna neusklađenost kod EC.8 izravnih konektora
Dopuštene tolerancije kutne neusklađenosti

Kod EC.8 izravnih konektora kćerinska ploča može se umetnuti u EC.8 konektor pod kutom do 5° duž uzdužne i poprečne osi.

EC.8 SMT konektori za površinsku montažu s razmakom od 0,8 mm

Unbenannt 1

Tražite li maksimalne performanse uz minimalne prostorne zahtjeve? Trebate li direktni konektor koji u svojoj DNK ima visokobrzinske performanse? Zahvaljujući

svom dizajnu, naš EC.8 pravi je stručnjak za visoke brzine, koji nudi brzine prijenosa podataka do 28 Gbit/s. Savršen je za moderne aplikacije Industrije 4.0 i srodna područja kao što su Internet stvari, računalstvo u oblaku i računalstvo na rubu mreže.
Osim visoke brzine prijenosa podataka, izravni konektor nudi sljedeće prednosti: izravan kontakt s tiskanom pločom
štedi prostor i resurse, budući da su troškovi materijala i napor pri sastavljanju povezani s pin headerom potpuno eliminirani. Tehnička prednost proizlazi iz smanjenja otpora i smetnji koje mogu utjecati na signal.
Kako bismo osigurali odgovarajući izravni konektor za svaku primjenu, naš EC.8 dostupan je s u industriji provjerenim razmakom od 0,8 mm i rasponom od 20 do 200 signalnih pinova, odabranim u koracima od 20.

Obitelj EC.8 prošla je opsežan program testiranja, pri čemu je pokazala ispravno funkcioniranje nakon, između ostalog, klimatskog skladištenja, izlaganja udarima i vibracijama, pa čak i nakon 500 ciklusa spajanja. Zanima vas? Zatražite sada izvješće EC.8 HighSpeed i S-parametre te uvjerite se sami pomoću činjenica i brojki.

ČPP: Pitanja i odgovori o EC.8 SMT PCB konektorima

Kako se mogu sastaviti EC.8 direktni priključni konektori?Po kojim specifikacijama ili rasporedu mora biti izrađena dodatna kartica?Zašto koristiti sustav direktno priključivih konektora?Je li sustav konektora EC.8 kompatibilan sa standardnim specifikacijama kćerinske ploče?Za koje se primjene koriste EC.8 direktni konektori?Koji stupanj neusklađenosti toleriraju EC.8 direktni konektori pri umetanju kćerinske kartice?Koje brzine prijenosa podataka se mogu postići?Koje vrste snage se mogu prenijeti?Jesu li EC.8 konektori UL-priznati komponente?Jesu li konektori EC.8 usklađeni s RoHS direktivom?

Kako se mogu sastaviti EC.8 direktni priključni konektori?

Provodni konektori proizvode se tehnologijom površinskog montažiranja (SMT). Leme se izravno na tiskanu pločicu. Za broj pinova od 20
do 140, proizvodi se isporučuju u standardnom pakiranju na traci i kolutu; to omogućuje potpuno automatiziranu obradu putem pick-and-place tehnologije.
Konektori s brojem pinova od 160 do 200 standardno se pakiraju u posudama; pakiranje na traci i kolutu također je dostupno na zahtjev. Međutim, ono koristi širu traku, koja je rjeđa.

Po kojim specifikacijama ili rasporedu mora biti izrađena dodatna kartica?

Molimo pogledajte crtež u nastavku za zaobljavanje i dimenzije tiskane pločice. Preporučujemo tvrdo zlato za zlatne kontakte. Za dodatne detalje pogledajte crtež proizvoda.

Anphasung EC8

Zašto koristiti sustav direktno priključivih konektora?

Sustavi s izravnim priključivanjem omogućuju postizanje visokih brzina prijenosa podataka. U usporedbi sa sustavima dvodijelnih konektora, negativni učinci drugog konektora na signal su eliminirani. To je prvenstveno zbog smanjenog broja kontaktnih točaka, manjeg broja promjena poprečnog presjeka vodiča i povezanog smanjenja promjena smjera signala.
To znači da se visoke performanse mogu postići čak i s malim prostorom. Osim toga, kontaktni otpor je smanjen u usporedbi s dvodijelnim sustavima konektora, što rezultira povećanom nosivošću struje.

Je li sustav konektora EC.8 kompatibilan sa standardnim specifikacijama kćerinske ploče?

Sustav konektora EC.8 podržava kćerinske kartice debljine 1,60 mm. Za konektore s 80 ili više kontakata integrirana je i vodilica kako bi se spriječilo nepravilno umetanje. Po želji se može izostaviti u 60-pinskoj verziji.
Sustav konektora EC.8 u skladu je s aktualnim tržišnim standardima i kompatibilan je s široko korištenim pločama.

Za koje se primjene koriste EC.8 direktni konektori?

Zahvaljujući svojoj svestranosti, EC.8 konektori za izravno spajanje koriste se u širokom rasponu primjena u brojnim industrijama. U područjima automatizacijske tehnologije i IoT uređaja, na primjer, nude prednosti finog koraka i visokih brzina prijenosa podataka.

Koji stupanj neusklađenosti toleriraju EC.8 direktni konektori pri umetanju kćerinske kartice?

Kutni pomak do 5° dopušten je i u uzdužnom i u poprečnom smjeru.
Pomak od 0,7 mm okomit na uzdužnu osu konektora i 0,6 mm paralelno s uzdužnom osi konektora je dopušten.

EC8 Mitten Winkelversatz

Koje brzine prijenosa podataka se mogu postići?

Brzina prijenosa podataka iznosi 28 Gbit/s. Sljedeći dijagram prikazuje gubitak umetanja u odnosu na frekvenciju.

EC8 Insertion loss

Koje vrste snage se mogu prenijeti?

140-pinski konektor može prenositi do 3,2 A pri okolini temperaturi od 20 °C. Za dodatne informacije obratite nam se na sales@ept.de

Jesu li EC.8 konektori UL-priznati komponente?

Da, EPT-ovi EC.8 konektori su UL-priznate komponente u SAD-u i Kanadi.

Jesu li konektori EC.8 usklađeni s RoHS direktivom?

RoHS (Ograničenje uporabe određenih opasnih tvari) je direktiva koja ograničava uporabu određenih opasnih tvari u električnoj i elektroničkoj opremi.
Potvrđujemo da su ept-ovi konektori EC.8 u skladu s RoHS direktivom 2011/65/EU, sukladno RoHS certifikatu. Dodatne informacije možete pronaći pod RoHS i REACH.

Konektori ept proizvodi EC.8 - 0,8 mm SMT rubna kartica

+49 8861 2501 0

Sadržaj

Pronalazač proizvoda
