Ključne značajke Zero8 priključka sa ScaleX tehnologijom
Kompenzacija tolerancije ± 0,4 mm pri sklapanju
Izbočina od 1,5 mm u smjeru
X i Y; izbočina u smjeru Z
Brzi prijenos podataka od najmanje 16+ Gbit/s
Pogodno
za PCIe 4.0 i Industrial Ethernet. Dodatna zaštita signala osigurana je oklopom.
Koje su prednosti nove ScaleX tehnologije?
Kako funkcionira dvosmjerni kontakt? Koje brzine prijenosa podataka možete postići s konektorima Zero8? Koje su prednosti zatvorenog oklopljenog dizajna? Koliko fleksibilan može biti dizajn vašeg uređaja s konektorima Zero8?
Odgovore na svoja pitanja pronaći ćete u ovom kratkom animiranom filmu. Pogledajte ovdje (ili na YouTubeu)!
Značajke 0,8 mm SMT konektora sa ScaleX tehnologijom

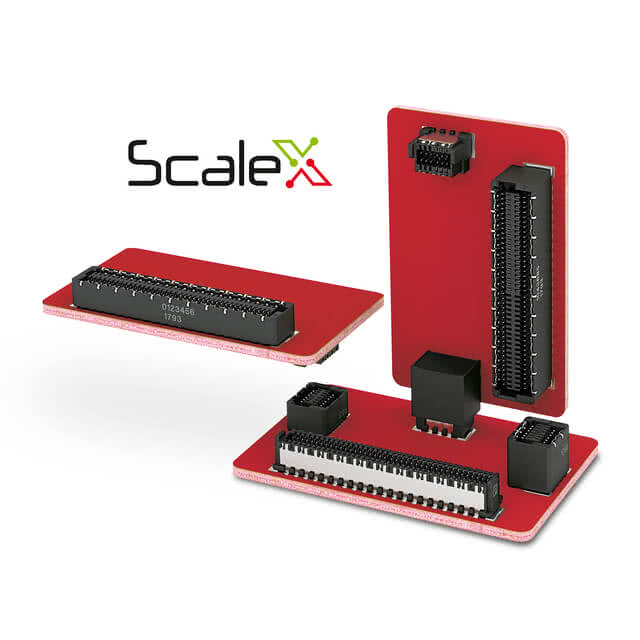

ScaleX – ovaj brend predstavlja robusnu, dvosmjernu kontaktnu tehnologiju unutar fleksibilno skalabilnog sustava konektora.
Naši Zero8 konektori s opružnim kontaktima nude osobito pouzdan kontakt zahvaljujući ScaleX-u. To ih čini idealnima za primjene u zahtjevnim industrijskim sektorima. Čak ni stalni napori, poput onih uzrokovanih vibracijama i udarima, ne predstavljaju problem za ove visokokvalitetne njemačke konektore. Istovremeno imate koristi od potpune fleksibilnosti zahvaljujući skalabilnosti konektora za ploču-na-ploču.
Zero SMT utičnica
Pregled detalja
Uređaj protiv uvijanja
provjeriti jesu li utikač i utičnica pravilno spojeni

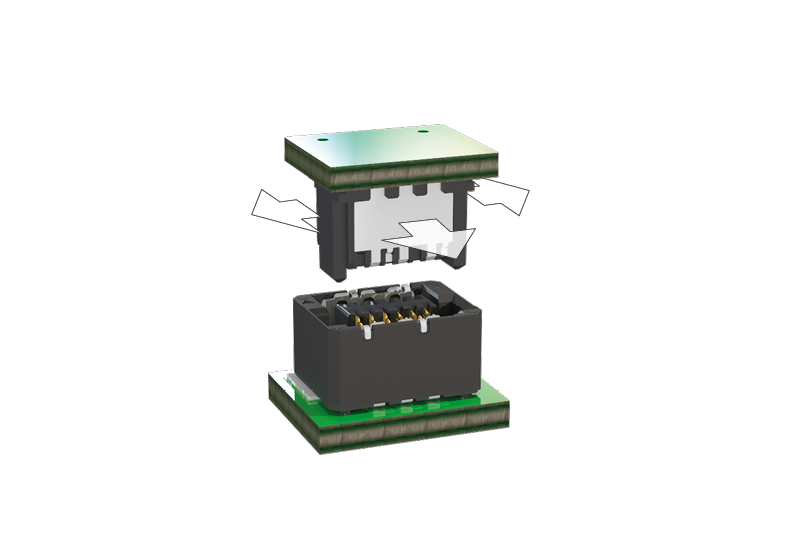

Uvodni kosinski odrezci
za kompenzaciju pomaka u osi i kutnog neusklađivanja tijekom sastavljanja
Zaključavanje ploče
za sigurnu vezu s tiskanom pločom
kodiranje pina
Kako bi se osiguralo da je konektor ispravno postavljen na tiskanoj pločici.
Koplanarnost
za pouzdano lemljenje tijekom obrade
Formiranje meniskusa
za visoku stabilnost i čvrstoću lemnog spoja
Zero SMT čep
Pregled detalja
Dvosmjerni kontaktni sustav
za pouzdane električne spojeve u industrijskim okruženjima (udar, vibracija, toplinski ciklus, korozivni plinovi)
Glatka kontaktna površina
Kontakt na homogenoj valanoj strani s visokokvalitetnim površinama omogućuje 500 ciklusa spajanja.
Zaštićeni kontakti
Optimizirana geometrija kontakata i kućišta smanjuje oštećenja kontakata.

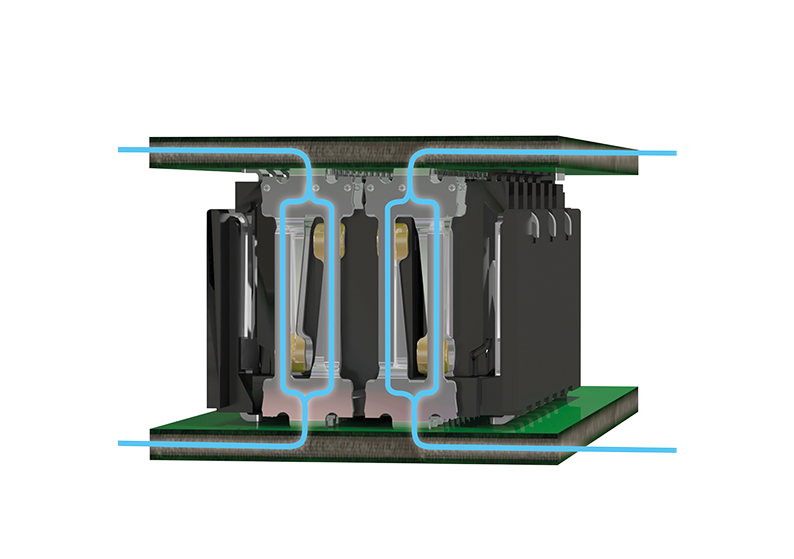

Protok podataka
HF-optimizirana kontaktna geometrija osigurava brzine prijenosa podataka od 16 Gbit/s.
EMC zaštita
Dvostrana zaštita osigurava visoku elektromagnetsku kompatibilnost za optimalnu cjelovitost signala u industrijskim okruženjima.
tolerancijska kompenzacija
Visoka pouzdanost zahvaljujući kompenzaciji visoke tolerancije
Rodno neutralni kontaktni sustav: dvostrani kontakt za maksimalnu pouzdanost kontakta u SMT konektorima
Za razliku od konvencionalnih SMD konektora, koji uspostavljaju kontakt pomoću lamelnog i opružnog kontakta, naš oklopljeni Zero8 konektor za povezivanje ploča ima i lamelnog i opružnog kontakta na svakom paru konektora (priključak ili utičnica). Uz ovu pouzdanu tehnologiju spajanja, ovaj konektor s razmakom od 0,8 mm osigurava dvostruki kontakt na jednom pinu, pružajući visoku redundanciju i time maksimalnu pouzdanost kontakta. Kao rezultat toga, rodno neutralni kontaktni sustav osigurava sigurnu, robusnu i hermetički zaptivenu vezu unatoč vanjskim utjecajima poput udaraca, vibracija, termičkih ciklusa i korozivnih plinova. Kompenzacija vrlo visoke tolerancije od 0,4 mm pri spajanju, omogućena zahvaljujući rodno neutralnom kontaktnom sustavu konektora Zero8, također čini konektor osobito skalabilnim.
Geometrija izolacijskog kućišta također je dizajnirana tako da su kontakti uvučeni u izolacijsko tijelo, čime su zaštićeni do te mjere da je oštećenje kontakata gotovo nemoguće. Nadalje, geometrija pouzdano sprječava nepravilno umetanje kontakata.
Razmak fleksibilnih tiskanih pločica: Pravi konektori za svaku potrebu
Naši PCB konektori su robusni i nude izvrsnu kompenzaciju tolerancija. Bilo tijekom instalacije ili nakon spajanja, SMT konektori se prilagođavaju vašim specifičnim zahtjevima. Konektori čak opraštaju nepravilno rukovanje. Što god imate na umu, možete se osloniti na Zero8 konektore.

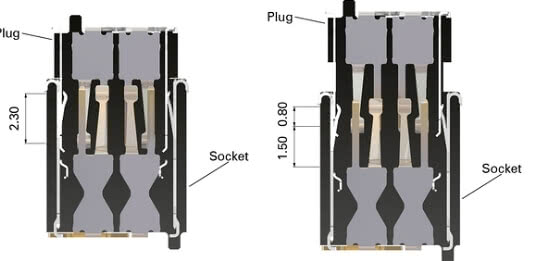

Više-pinski konektori tvrtke ept ne moraju biti umetnuti do kraja. Zahvaljujući rasponu umetanja od 2,3 mm, ept konektori savršeno pristaju vašim primjenama. Utikač i utičnica mogu se varijabilno umetnuti unutar raspona od 1,5 mm bez utjecaja na prijenos podataka. Ovisno o zahtjevima, može se postići razmak između kontakata na tiskanoj pločici od 6,00 do 21,00 mm.
Umetanje utikača do kraja postiže minimalno moguće razmak između tiskanih pločica. Za maksimalni mogući razmak umetnite utikač i utičnicu samo 0,8 mm jedno u drugo. Ova kontaktna površina dovoljna je za brzo i sigurno povezivanje.
Zero8 PCB konektori specificirani u skladu s PICMG Modblox7
ModBlox7 definira osnovnu specifikaciju za modularni kućišni PC, koji obuhvaća različite funkcionalne module kao što su CPU, napajanje i I/O. Ovaj novi, neovisni o proizvođaču standard omogućuje korisnicima implementaciju širokog raspona kombinacija uređaja u modularnom dizajnu putem interoperabilnih funkcionalnih jedinica. PICMG® je također imao za cilj smanjenje troškova i promicanje održivosti. Nova specifikacija PICMG® obuhvaća mehanički dizajn, modularne funkcionalne jedinice i električne priključke s unaprijed definiranim rasporedom pinova.
PC u kućištu sastoji se od šasije, jedne ili dvije jedinice za napajanje i jednog ili dva procesora, od kojih svaki ima do četiri PCI Express i do osam USB priključaka. Svaki modul, pak, može sadržavati do tri složene tiskane pločice, ovisno o složenosti jedinice. Dimenzije računala u kućištu definirane su u smislu visine i dubine. Međutim, prednja širina varira ovisno o broju jedinica. One, zauzvrat, mogu se sastojati od jednog ili više takozvanih utora od 1,4 inča. Tako se može rasporediti dvanaest utora u nizu do maksimalne širine od 16,8 inča. U standardnoj konfiguraciji
modularnog uređaja, posebna se pažnja prirodno posvećuje električnom i mehaničkom povezivanju pojedinih modula putem konektora. U skladu s radnim uvjetima box PC-ja, Zero8 je SMT konektor sposoban za velike brzine koji se odlikuje ne samo iznimnom robusnošću tijekom instalacije, već i velikim tolerancijama tijekom rada i izvanrednom otpornošću na nepovoljne uvjete okoliša. Budući da neke primjene zahtijevaju dodatni priključak za osiguranje pouzdanosti kroz redundantnost, mora biti moguće istovremeno koristiti nekoliko priključaka na tiskanom pločici. To zahtijeva visoku razinu kompenzacije pomaka tijekom spajanja, kao i operativne tolerancije. PCB priključak Zero8 posjeduje sve te karakteristike.
PCB konektori: EMC oklopljenje za najkvalitetnije PCB spojeve
Kako se povećava gustoća instalacije, tako se povećava i rizik od međusobnih elektromagnetskih smetnji. Da bi se to spriječilo, koriste se oklopljeni konektori jer nude bolju elektromagnetsku kompatibilnost (EMC). EMC je ključan za neometani rad električnih komponenti i aplikacija.

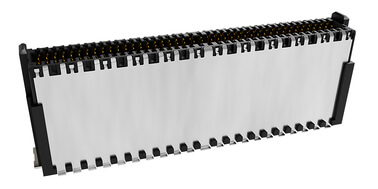

Naši Zero8 konektori za ploču-na-ploču imaju dvostranu zaštitu, osiguravajući optimalne EMC performanse. To jamči prijenos podataka bez smetnji u gotovo svakom okruženju. Korišteni materijal za zaklonište posebno je prilagođen komponentama s visokim zahtjevima za elektromagnetskom kompatibilnošću. To jamči maksimalnu induktanciju spajanja od 10 pikohenri. To čini PCB konektore iz obitelji Zero8 idealnim izborom za primjene u industriji 4.0 i internetu stvari.

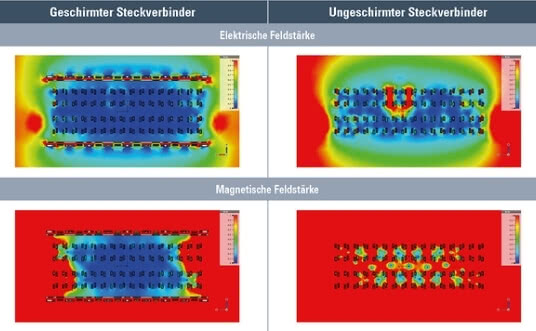

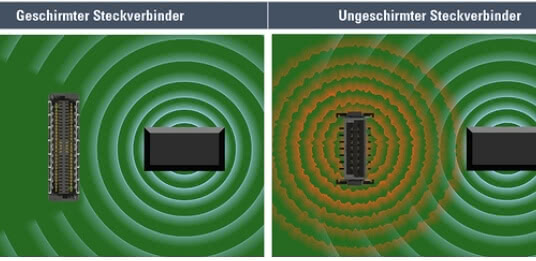

Koncept oklopa velike površine pouzdano usmjerava smetnje prema uzemljenju putem više kontakata na obje tiskane pločice. Učinke jačine električnog i magnetskog polja na konektore tiskane pločice mogu se jasno simulirati pomoću induktance vezanja. Suprotno tome, kada bi konektor mogao djelovati kao izvor smetnji, susjedne komponente i dijelovi su učinkovito zaštićeni.
Proizvodimo po mjeri izrađene, precizno prilagođene konektore za vašu primjenu.

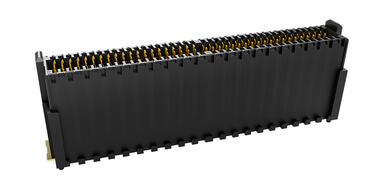

Zero8 SMT konektori za tiskane pločice za industrijsku primjenu
Tražite li oklopljeni SMT konektor koji je robusan i osigurava pouzdan kontakt? Idealno, onaj koji se također može prilagoditi vašim specifičnim zahtjevima?

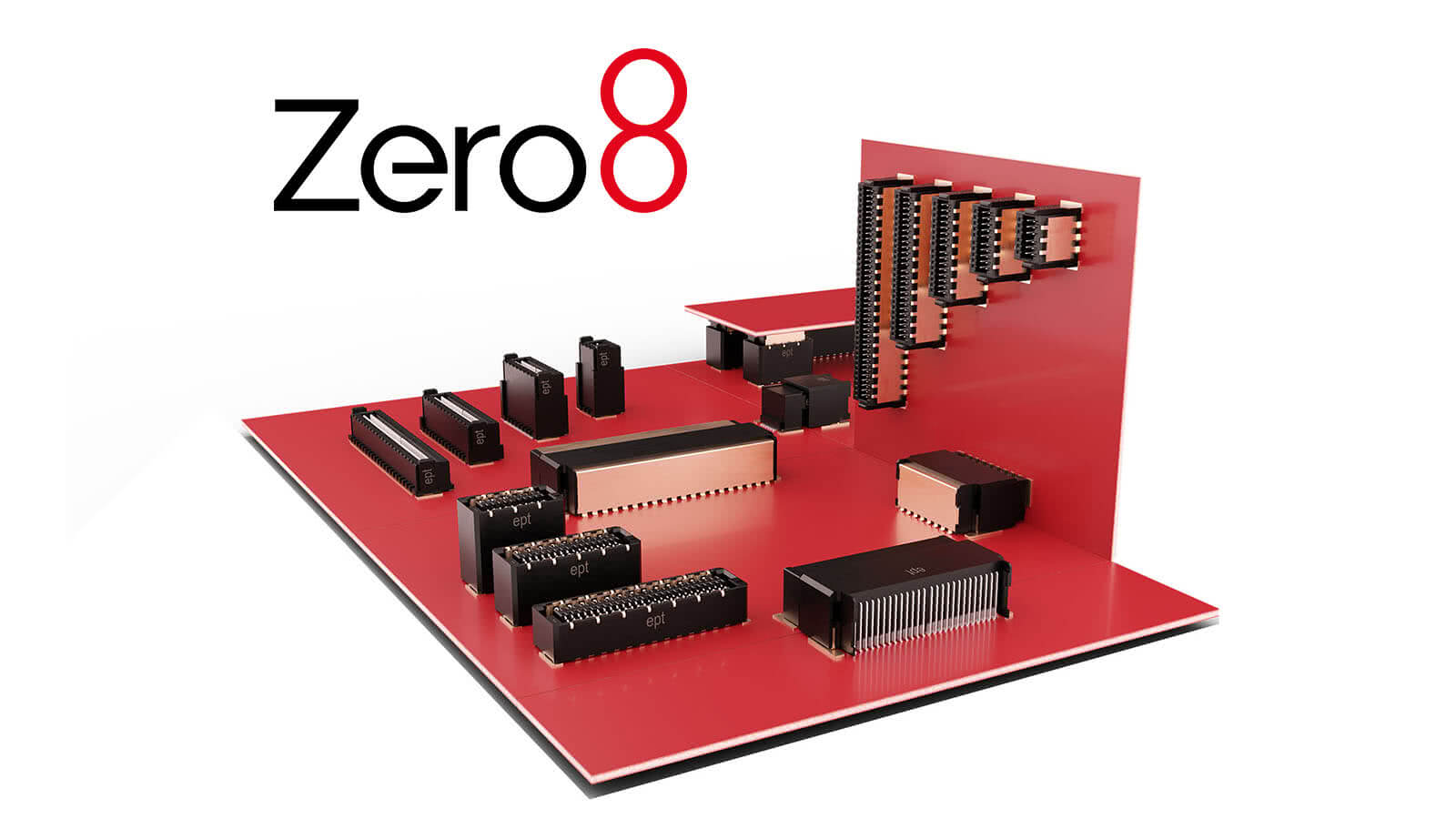

Naš asortiman Zero8 konektora za tiskane pločice s razmakom od 0,8 mm razvijen je za zahtjevne industrijske primjene i nudi maksimalnu skalabilnost. Slobodno
možete prilagoditi vrstu kućišta, broj pinova i visinu sloja SMT konektora svojim specifičnim zahtjevima. Naši konektori za tiskane pločice jamče brzinu prijenosa podataka od 16 Gbit/s. PPC veza može se implementirati u paralelnim, okutnim ili horizontalnim konfiguracijama. Nudimo utičnice i priključke u niskoprofilnim, srednjerazrednim i visokoprofilnim verzijama, kao i u okutnim verzijama; priključak je dostupan i u x-visokoprofilnoj verziji.
Zahvaljujući različitim visinama montaže, Zero8 konektori za ploču-na-ploču omogućuju postizanje razmaka između tiskanih pločica od 6,00 do 21,00 mm. ept konektori dostupni su u verzijama od 12 do 80 pinova. Ali to nije sve: imate i izbor kada je riječ o oklopljenju! Obje strane konektora s oklopom ili bez oklopa? Ili samo jedna strana s oklopom? Izbor je vaš. Svi Zero8 konektori su potpuno međusobno kompatibilni i mogu se slobodno kombinirati, bez obzira na to odlučite li se za neoklopljene ili oklopljene konektore.
ČPP: Pitanja i odgovori o Zero8 SMT PCB konektorima
Kako se mogu sastaviti Zero8 SMT konektori za tiskane pločice?Na koje načine se tiskane pločice mogu međusobno povezati pomoću Zero8 SMT konektora?Koje vrste struje se mogu prenositi pomoću Zero8 konektora?Koje su ključne značajke novog koncepta povezivanja?Što znači tehnologija ScaleX?Za koje brzine prijenosa podataka su prikladni Zero8 SMT konektori?Za koje aplikacije je prikladna oklopljena verzija?Kompenzira li dizajn veze Zero8 tolerancije u mojoj primjeni?
Kako se mogu sastaviti Zero8 SMT konektori za tiskane pločice?
Sustav konektora Zero8 proizvodi se primjenom tehnologije površinskog montažiranja (SMT) te se stoga lemljenjem postavlja izravno na tiskane pločice. Konektori se obično isporučuju u pakiranjima na traci i kolutu, što omogućuje potpuno automatiziranu montažu hvatanja i postavljanja. Pozicionirni čepovi na donjoj strani Zero8 konektora osiguravaju precizno pozicioniranje na tiskanoj pločici. ept također jamči maksimalnu ko-ravninu kontakata od 0,1 mm kako bi se osiguralo pouzdano lemljenje tijekom obrade.
Na koje načine se tiskane pločice mogu međusobno povezati pomoću Zero8 SMT konektora?
Različiti dizajni unutar obitelji konektora Zero8 omogućuju povezivanje tiskanih pločica u paralelnim konfiguracijama s visinom slojeva od 6 do 21 mm, kao i u horizontalnim ili okrenutim pod pravim kutom.
Koje vrste struje se mogu prenositi pomoću Zero8 konektora?
Zahvaljujući visokokvalitetnoj bakrenoj leguri s izvrsnom provodljivošću, 50-pin konektor može podnijeti struje do 1,7 A pri okolini temperaturi od 20 °C. Ove vrijednosti se obično postižu kod konektora s razmakom od najmanje 1,27 mm.
Koje su ključne značajke novog koncepta povezivanja?
Svaki par konektora (utikač ili utičnica) sadrži i lamelnu i opružnu kontaktnu ploču. Ovaj dizajn s dvostrukim kontaktom osigurava sigurnu i hermetički zaptivenu vezu u industrijskim okruženjima te je otporan na vanjske utjecaje poput udaraca, vibracija, termičkih ciklusa, korozivnih plinova itd. Kontakt na homogenoj valanoj površini s visokokvalitetnom završnom obradom jamči najmanje 500 ciklusa spajanja i smanjuje abraziju površine uzrokovanu mikro-pokretima.
Što znači tehnologija ScaleX?
Brend tehnologije ScaleX opisuje skalabilnost sustava konektora u praktičnim primjenama i prednosti kontaktne tehnologije:
Pouzdane mehaničke i električne veze zahvaljujući dvosmjernom kontaktnom sustavu
Fleksibilan dizajn uređaja: različiti broj pinova, form-factori i visine slaganja s visokom zaštitom od pogrešnog umetanja
Svestranost: Konektori ploča-na-platu u oklopljenim i neoklopljenim izvedbama
Robustnost: tehnologija povezivanja za kompenzaciju visoke tolerancije i zaštitu kontakata
Brzine prijenosa podataka do 16 Gbit/s: opcionalno s konceptom zatvorenog oklopa za visoku EMC zaštitu
Za koje brzine prijenosa podataka su prikladni Zero8 SMT konektori?
Simulacije korištenjem Zero8 konektorskog sustava pri 16 Gbit/s pokazuju izvrstan integritet signala. S-parametri mogu biti dostavljeni za vaše simulacije aplikacija; slobodno nas kontaktirajte na sales@ept.de
Za koje aplikacije je prikladna oklopljena verzija?
Koncept oklopa osigurava optimalnu elektromagnetsku kompatibilnost (EMC) u industrijskim primjenama i pogodan je za sve uređaje s internom brzorazmjernom prijenosom podataka koji se klasificiraju kao izvori smetnji i/ili odvodnici smetnji: frekvencijski pretvarači, napajanja, UPS sustavi, električni pogoni, razvodne opreme, upravljački sustavi, I/O sustavi, medicinski uređaji, mjerna tehnika, komunikacijski sustavi, mrežna tehnologija, senzori, oprema za prijenos video signala.
Kompenzira li dizajn veze Zero8 tolerancije u mojoj primjeni?

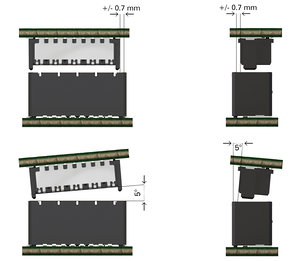

Novo razvijeni dizajn spoja osigurava visoku razinu kompenzacije tolerancija tijekom instalacije (kutna neusklađenost do 5°, pomak u središtu ± 0,7 mm), a također kompenzira tolerancije na strani uređaja od ± 0,4 mm u smjerovima x i y te 1,5 mm u smjeru z nakon što su komponente povezane.
