Float27 – Naše rješenje za plutajuće strukture
Ključne značajke
- razmak kontakata 1,27 mm, razmak
- između PCB-a
- od 26,1 mm do 30,7 mm, kompenzacija tolerancije od ±0,8 mm u smjeru X i Y, preklapanje
- kontakata do 2,4 mm u smjeru Z
Prednosti
- Visoka otpornost na vibracije
- i udarce Smanjen stres na području spoja i lemnog spoja
- Niske sile pomaka

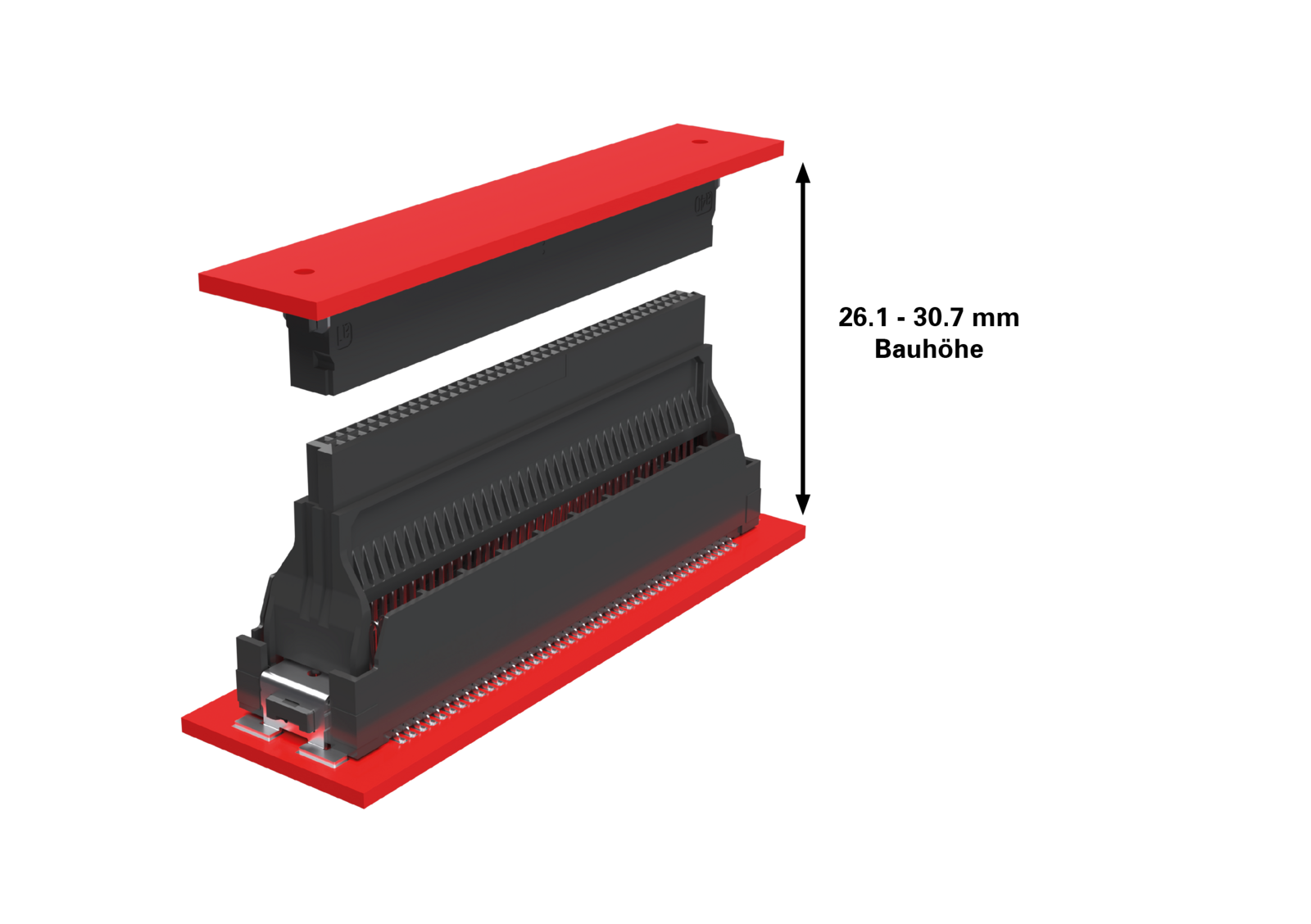

Float27: Pregled
Ravna opružna traka
Float27 terminalna traka x² visokog profila Artikal br. 424-56080-51
Šipka ravnog rebra
One27 niskoprofilna traka s oštricama Artikal br. 413-52080-51
One27 šipka s oštricama srednjeg profila Artikal br. 413-53080-51
One27 visokoprofilna traka noževa Artikal br. 403-54080-51
Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?

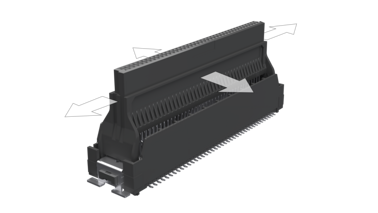

Ključne značajke plutajućeg konektora Float27 SMT
- Kompenzacija tolerancije
- od ± 0,8 mm u smjerovima X i Y
- tijekom procesa spajanja
- i nakon spajanja
Tehničke značajke Float27 priključka
Pregled detalja
kako bi se osiguralo ispravno spajanje između oštrice i terminalne trake
za kompenzaciju pomaka u osi i kutnog neusklađivanja tijekom sastavljanja
sigurna veza s tiskanom pločom
optimalna obrada zahvaljujući preciznom pozicioniranju
pouzdano lemljenje tijekom obrade
visoka čvrstoća i trajnost lemnog spoja
Pregled detalja
za sigurne i pouzdane veze
pouzdan kontakt zatvaranjem kontakta na valovitoj, glatkoj površini
Visoka pouzdanost zahvaljujući kompenzaciji visoke tolerancije
postići visoku kompenzaciju tolerancije

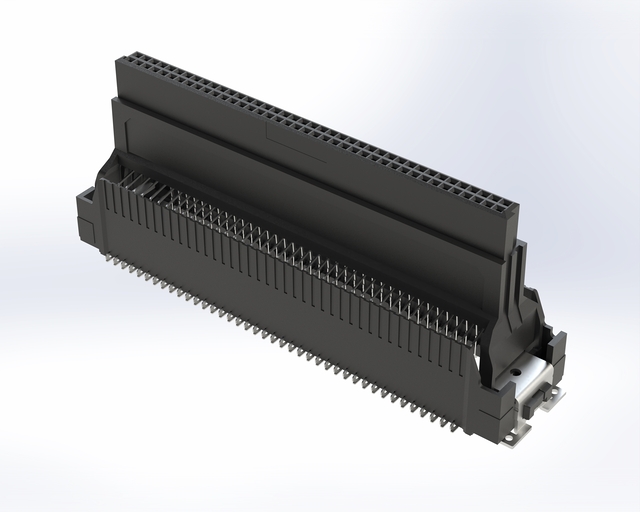

Float27 PCB konektori
Naši Float27 SMT konektori za međukolne ploče s razmakom od 1,27 mm i plutajućom funkcijom sada pružaju upravo to i još mnogo više: zahvaljujući njihovoj visokoj kompenzaciji tolerancije do ±0,8 mm, idealno su prikladni za širok raspon primjena koje uključuju iznimno velika opterećenja udarima i vibracijama, zahtijevaju premostavanje velikih razmaka između pločica i koje se također obrađuju automatski. Kombiniranjem Float27 ženskog konektora s različitim dizajnima One27 muških konektora, kao i velikim rasponom preklapanja, moguće je postići gotovo svako razmaknuto razdoblje između tiskanih pločica od 26,1 do 30,7 mm. Jamčimo optimalnu obradivost SMT konektora za tiskane pločice zahvaljujući toleranciji ko-planarnosti od samo 0,1 mm. Nadalje, maksimalnu čvrstoću osigurava opružni kontakt s dvostrukim nogicama. Zašto
ne biste i sami isprobali Float27 konektore i odmah naručili svoje besplatne uzorke! Dominik Dotzer, voditelj
proizvoda, ept GmbH
ČPP: Pitanja i odgovori o Float27 SMT konektorima za tiskane pločice
Kako se mogu sastaviti Float27 SMT priključci za tiskane pločice?
Sustav konektora Float27 proizvodi se primjenom tehnologije površinskog montažiranja (SMT) te se stoga lemuje izravno na tiskane pločice. Položajni čepovi na donjoj strani konektora Float27 osiguravaju precizno pozicioniranje na tiskanoj pločici. ept također jamči maksimalnu koplanarnost kontakata od 0,1 mm kako bi se osigurala pouzdana leme u procesu sklapanja.
Na koje načine se tiskane pločice mogu međusobno povezati pomoću Float27 SMT konektora?
Kombiniranjem s različitim terminalnim blokovima iz obitelji konektora One27 moguće je uspostaviti spojeve između tiskanih pločica u paralelnim i okutnim konfiguracijama.
Koje razmak između tiskanih pločica može postići pomoću Float27 konektora?
Uz Float27 PCB konektore može se postići minimalni razmak između pločica od 26,1 mm i maksimalni od 30,70 mm. To je djelomično omogućeno zahvaljujući velikodušnom rasponu preklapanja od 2,4 mm. Muški i ženski konektori stoga se mogu razdvojiti do 1,5 mm, a da i dalje osiguravaju optimalan i pouzdan kontakt.
Zašto je kontakt između oštrice i opružne trake osobito pouzdan u Float27 konektorima?
U Float27 konektorima električni se kontakt uspostavlja putem opružnog kontakta s dvostrukim režnjevima koji obuhvaća kontaktnu iglu ženskog konektora. Kontakt se također uspostavlja preko glatke, valovite površine opružnog kontakta. To sprječava habanje kontaktne površine i nastanak strugotina pri umetanju Float27 utikača.
U kojim se aplikacijama koriste Float27 PCB konektori?
Float27 konektori su pogodni za sve primjene koje uključuju visoke razine udaraca i vibracija. Kompenzacija tolerancije koju omogućuje meandar rasterećuje područje lemljenja, smanjuje naprezanje na spoju i osigurava niske sile pomaka. Float27 konektori također su pogodni za automatizirane procese montaže ili kada se nekoliko konektora treba zalemiti na tiskanu pločicu. Proizvodne tolerancije kompenziraju se plutajućom funkcijom do ±0,8 mm.
Koje tolerancije prihvaćaju Float27 PCB konektori?
Float27 konektori omogućuju visoku razinu kompenzacije tolerancija. To znači da pri spajanju muških i ženskih konektora, kao i nakon spajanja, dopuštena je pomaknuta tolerancija od ±0,8 mm u uzdužnoj i poprečnoj osi. Osim toga, preklapanje kontakata do 2,4 mm osigurava tu visoku razinu kompenzacije tolerancija i u Z-smjeru.
Mogu li se lemni spojevi Float27 SMT konektora na tiskanoj pločici pregledati pomoću automatske optičke inspekcije (AOI)?
Da, dizajn kontakata Float27 konektora osmišljen je za automatsku optičku inspekciju nakon lemljenja. Kontakti na Float27 konektorima za tiskane pločice su pomaknuti, što omogućuje provođenje automatske optičke inspekcije s jedne strane.
Jesu li ept PCB konektori usklađeni s RoHS-om?
RoHS (Ograničenje uporabe određenih opasnih tvari) je direktiva koja ograničava uporabu određenih opasnih tvari u električnoj i elektroničkoj opremi.
Potvrđujemo da Float27 konektori tvrtke ept su u skladu s direktivom RoHS 2011/65/EU, prema RoHS certifikatu. Dodatne informacije možete pronaći pod RoHS i REACH.
