VarPol: Pregled

Ključne činjenice na prvi pogled Primjene VarPol proizvodi Značajke Slaganje s VarPolom Dostupnost Često postavljana pitanja

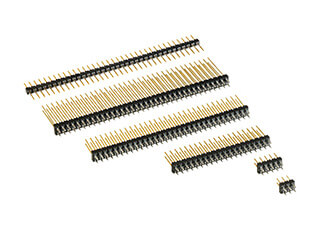

VarPol niz igle i utičnica

VarPol pin i spring stripovi tvrtke ept nude širok raspon opcija za povezivanje tiskanih pločica. Jednoredni ili dvoredni, s promjenjivim brojem kontakata, raznim duljinama priključaka, ravni ili pod kutom – izbor je vaš! Štoviše, trake se mogu besprijekorno spajati jedna uz drugu.
Dokazana Tcom press® press-fit zona također vam omogućuje eliminaciju procesa lemljenja uz značajno poboljšanje pouzdanosti kontakata.

Značajke

Širok raspon duljina kontakata i spojeva
Izbor kvalitetnih razreda: 50 i 250 ciklusa spajanja
Trake se mogu povezati
kraj-kraj Jednostavna i isplativa montaža Zona
za press-fit u Tcom press®
VarPolfeder Također dostupno u lemljenim verzijama
Koso i ravno, jednoredno i dvoredno

Primjene

Razmak između ploča od 11,45 mm do 35,45 mm;
uklanjanje procesa lemljenja pomoću pritisnog montažiranja

VarPol: Pregled

Ključne činjenice na prvi pogled Primjene VarPol proizvodi Značajke Slaganje s VarPolom Dostupnost Često postavljana pitanja

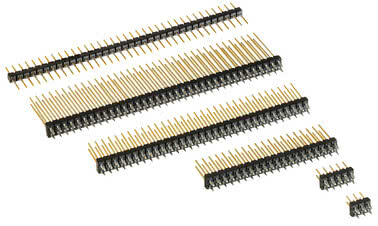

Ravni pin konektor

VarPol ravni jednoredni pin konektor Artikal br. 971-nn006-b1

Duljina bočne strane čepa (Y) = 16,6 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn006-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	23,05 mm – 27,05 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn009-b1

Dužina bočne strane čepa (Y) = 6,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn009-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	13,95 mm – 17,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn010-b1

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn010-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	13,95 mm – 15,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn011-b1

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn011-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn012-b1

Dužina bočne strane čepa (Y) = 10,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn012-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	16,65 mm – 20,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn013-b1

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn013-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn018-b1

Dužina bočne strane čepa (Y) = 17,5 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn018-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	23,95 mm – 27,95 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn019-b1

Dužina bočne strane čepa (Y) = 25,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn019-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	31,45 mm – 35,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn020-ba

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn020-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	11,45 mm – 13 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn021-ba

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn021-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn022-ba

Dužina bočne strane čepa (Y) = 10,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn022-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	16,65 mm – 20,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn023-ba

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn023-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn026-b1

Dužina bočne strane čepa (Y) = 15,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn026-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	22,15 mm – 26,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn029-ba

Dužina bočne strane čepa (Y) = 25,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn029-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	31,45 mm – 35,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn039-ba

Dužina bočne strane čepa (Y) = 6,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn039-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	13,95 mm – 17,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn050-ba

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn050-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	13,95 mm – 15,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn051-ba

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn051-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni jednoredni pin konektor Artikal br. 971-nn053-ba

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni jednoredni pin konektor Artikal br. 971-nn053-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn006-b1

Duljina bočne strane čepa (Y) = 16,6 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn006-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	23,05 mm – 27,05 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn009-b1

Dužina bočne strane čepa (Y) = 6,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn009-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	13,95 mm – 17,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn010-b1

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn010-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	13,95 mm – 15,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn011-b1

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn011-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn012-b1

Dužina bočne strane čepa (Y) = 10,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn012-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	16,65 mm – 20,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn013-b1

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn013-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn018-b1

Dužina bočne strane čepa (Y) = 17,5 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn018-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	23,95 mm – 27,95 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn019-b1

Dužina bočne strane čepa (Y) = 25,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn019-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	31,45 mm – 35,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn020-ba

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn020-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	11,45 mm – 13 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn021-ba

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn021-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn022-ba

Dužina bočne strane čepa (Y) = 10,2 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn022-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	16,65 mm – 20,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn023-ba

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn023-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn026-b1

Dužina bočne strane čepa (Y) = 15,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn026-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	22,15 mm – 26,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn029-ba

Dužina bočne strane čepa (Y) = 25,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn029-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	31,45 mm – 35,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn039-ba

Dužina bočne strane čepa (Y) = 6,7 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn039-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Razmak PCB-a	13,95 mm – 17,15 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn050-ba

Dužina bočne strane čepa (Y) = 5,2 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn050-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	13,95 mm – 15,65 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn051-ba

Dužina bočne strane čepa (Y) = 8,0 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn051-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	14,45 mm – 18,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn053-ba

Duljina bočne strane čepa (Y) = 13,0 mm, Tehnologija pritisnog priključka, Duljina spoja 11 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, Slovo 'b' u broju dijela definira razinu kvalitete utikača; slovo 'a' definira razinu kvalitete konektora.

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn053-ba - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	11 mm
Razmak PCB-a	19,45 mm – 23,45 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn090-9a

Dužina bočne strane čepa (Y) = 0,0 mm, Tehnologija pritisnog priključka, Dužina konektora: 6,5 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, a definira razinu kvalitete strane veze

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn090-9a - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	6,5 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol ravni 2-redni pin konektor Artikal br. 972-nn091-9a

Dužina bočne strane čepa (Y) = 0,0 mm, Tehnologija pritisnog priključka, Dužina veze 9 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni, a definira razinu kvalitete strane veze

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol ravni 2-redni pin konektor Artikal br. 972-nn091-9a - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	9 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

lamele

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn2-12

Treći razred, Tehnike lemljenja, Duljina spoja 12,2 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn2-12 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn6-12

Drugi razred, Tehnike lemljenja, Duljina spoja 12,2 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn6-12 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn2-03

Treći razred, Tehnike lemljenja, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn2-03 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn2-12

Treći razred, Tehnike lemljenja, Duljina spoja 12,2 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn2-12 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn6-03

Drugi razred, Tehnike lemljenja, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn6-03 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn6-12

Drugi razred, Tehnike lemljenja, Duljina spoja 12,2 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-40nn6-12 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-03

Treći razred, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-03 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-07

Treći razred, Tehnologija pritisnog priključka, Duljina veze 8,05 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-07 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	8,05 mm
Razmak PCB-a	11,45 mm – 14,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-12

Treći razred, Tehnologija pritisnog priključka, Duljina spoja 12,2 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-12 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	14,55 mm – 18,55 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-17

Treći razred, Tehnologija pritisnog priključka, Dužina spoja 17 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn2-17 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	17 mm
Razmak PCB-a	19,35 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-03

Drugi razred, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-03 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-07

Drugi razred, Tehnologija pritisnog priključka, Duljina veze 8,05 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-07 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	8,05 mm
Razmak PCB-a	11,45 mm – 14,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-12

Drugi razred, Tehnologija pritisnog priključka, Duljina spoja 12,2 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-12 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	14,55 mm – 18,55 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-17

Drugi razred, Tehnologija pritisnog priključka, Dužina spoja 17 mm, Broj stupaca: 2–36 (broj stupaca po redu odgovara 'nn' u kodu proizvoda), jednoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredna opružna terminalna traka Artikal br. 961-60nn6-17 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	17 mm
Razmak PCB-a	19,35 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn2-03

Treći razred, Tehnike lemljenja, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn2-03 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn6-03

Drugi razred, Tehnike lemljenja, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-40nn6-03 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-03

Treći razred, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-03 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-07

Treći razred, Tehnologija pritisnog priključka, Duljina veze 8,05 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-07 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	8,05 mm
Razmak PCB-a	11,45 mm – 14,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-12

Treći razred, Tehnologija pritisnog priključka, Duljina spoja 12,2 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-12 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	14,55 mm – 18,55 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-17

Treći razred, Tehnologija pritisnog priključka, Dužina spoja 17 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn2-17 - Tehničke specifikacije

Osnove

Ocjena	tri
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	17 mm
Razmak PCB-a	19,35 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-03

Drugi razred, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-03 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	11,45 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-07

Drugi razred, Tehnologija pritisnog priključka, Duljina veze 8,05 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-07 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	8,05 mm
Razmak PCB-a	11,45 mm – 14,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-12

Drugi razred, Tehnologija pritisnog priključka, Duljina spoja 12,2 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-12 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	14,55 mm – 18,55 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-17

Drugi razred, Tehnologija pritisnog priključka, Dužina spoja 17 mm, Broj žica: 2–108 (broj žica po redu odgovara 'nn' u kodu proizvoda), dvoredni

Istovremeno

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol dvoredna opružna terminalna traka Artikal br. 962-60nn6-17 - Tehničke specifikacije

Osnove

Ocjena	dva
Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	17 mm
Razmak PCB-a	19,35 mm – 23,35 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

90° pin header

VarPol jednoredni pin konektor Artikal br. 981-nn010-b1

Dužina bočne strane čepa (Y) = 2,8 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–36, jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredni pin konektor Artikal br. 981-nn010-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredni pin konektor Artikal br. 981-nn011-b1

Dužina bočne strane čepa (Y) = 5,6 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–36, jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredni pin konektor Artikal br. 981-nn011-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredni pin konektor Artikal br. 981-nn012-b1

Dužina bočne strane čepa (Y) = 7,8 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–36, jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredni pin konektor Artikal br. 981-nn012-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol jednoredni pin konektor Artikal br. 981-nn013-b1

Dužina bočne strane čepa (Y) = 10,6 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–36, jednoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol jednoredni pin konektor Artikal br. 981-nn013-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 36
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol 2-redni pin konektor Artikal br. 982-nn010-b1

Dužina bočne strane čepa (Y) = 2,8 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–108, dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol 2-redni pin konektor Artikal br. 982-nn010-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

VarPol 2-redni pin konektor Artikal br. 982-nn011-b1

Dužina bočne strane čepa (Y) = 5,6 mm, Tehnologija pritisnog priključka, Dužina konektora: 3,4 mm, Broj stupova: 2–108, dvoredni, Slovo 'b' u broju artikla označava razred kvalitete utičnice.

okomito

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

VarPol 2-redni pin konektor Artikal br. 982-nn011-b1 - Tehničke specifikacije

Osnove

Broj kontakata	2 - 108
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Dodaci

Upravljački tim VarPola Artikal br. 962-17nn2/1

za broj polja 2–108, Vodilice za Varpol opružne trake

Pogledajte dodatne detalje o proizvodu

Upravljački tim VarPola Artikal br. 962-17nn2/1 - Tehničke specifikacije

Osnove

Broj kontakata	dvadeset
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0

Mehanički

Dimenzija mreže	2,54 mm

Odobrenja / Usklađenost

Okoliš	U skladu s RoHS direktivom

Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?

Zatražite prilagođene konektore

Ne možete pronaći ono što tražite? Zatražite prilagođeni konektor odmah!

Username:

Hvala vam puno! Pregledat ćemo vaše zahtjeve i javiti vam se.

Ako imate bilo kakvih pitanja, slobodno nas kontaktirajte putem e-pošte ili telefona.

Nije pronađen odgovarajući proizvod – upitajte za ovaj proizvod sada:

Polja označena zvjezdicom su obavezna.

Tvrtka *

Pozdrav

Prvo ime *

Ime *

Ulica *

Poštanski broj *

Lokacija *

Država *

E-pošta *

Telefon *

Zahtjevi za proizvod *

Našu politiku privatnosti možete pogledati ovdje.

Značajke

VarPol muški i ženski konektori nude širok raspon mogućnosti: dostupni su u jednorednim ili dvorednim izvedbama i s promjenjivim brojem pinova, od 2 do 108 kontakata. Dizajn svih konektora također je optimiziran tako da se mogu besprijekorno spajati jedan za drugim. Širok raspon duljina spojki do 25 mm omogućuje slaganje tiskanih pločica s razmakom od 11,45 mm do 35,45 mm. Glave pinova također su dostupne u verziji pod kutom od 90°, što omogućuje i paralelne i okomite spojeve. Nadalje, kod svih VarPol proizvoda možete birati između dvije kvalitetsne klase, koje jamče vijek trajanja od 50 ili 250 ciklusa spajanja.

VarPol Anwendung gerade — Primjena: ravno

VarPol Anwendung gewinkelt — Koso postavljanje

VarPol Federleiste — VarPol proljetna tračnica
Pregled detalja

VarPol Stiftleiste — VarPol pin header
Pregled detalja

terminali za spajanje
od 5,2 mm do 25 mm

Dodatna prednost je jednostavna i isplativa instalacija pomoću press-fit tehnike. Pinovi i trakice s oprugama opremljeni su provjerenom Tcom press® press-fit zonom i stoga se mogu ugrađivati bez lemljenja. Proces press-fit montaže stvara zračno nepropusnu i otpornu na vibracije vezu, što VarPol proizvode čini idealnim konektorima za tiskane pločice (PCB) za pouzdane mehaničke i električne spojeve, čak i u zahtjevnim okruženjima. ept nudi odgovarajuće alate za montažu za pinove i opružne priključke, čime se proces press-fit čini što jednostavnijim i pouzdanijim. Na mjestima gdje je razmak između PCB-a veći, dodatna usmjeravajuća tijela pomažu pri poravnavanju kontakata i pružaju optimalnu stabilizaciju za press-fit pinove.

Slaganje s VarPolom

VarPol press-fit priključni pinovi i utori za utičnice nude iznimno svestran način za paralelnu vezu tiskanih pločica:

Razmak između kontakata na tiskanoj pločici može se podesiti s 11,45 mm na 35,45 mm zahvaljujući različitim duljinama pin header-a
(jednorednog ili dvorednog
). Broj kontakata može se odabrati prema potrebi (otvorenog tipa, budući da se konektori mogu rasporediti u nizu bez gubitka razmaka). Moguća
je zona
prijenosa. Pin header-i dostupni su u tehnologiji lemljenja ili press-fit tehnologiji.

Povezivanje konektora s tiskanom pločicom pomoću press-fit tehnologije omogućuje iznimno čvrstu i izdržljivu vezu. Dokazano je da visokokvalitetne press-fit veze, poput onih koje se postižu pomoću Tcom press® tehnologije tvrtke ept, nude bolju pouzdanost kontakta od lemljenih spojeva. Hladni zavar koji nastaje između kontakta i rupe na tiskanoj pločici tijekom press-fit procesa mehanički je vrlo stabilan i visoke električne kvalitete. Obrada odgovarajućim alatima koje isporučuje ept iznimno je jednostavna i pouzdana.

Nadalje, moguće je složiti više tiskanih pločica jedna na drugu korištenjem nosača za priključke s odgovarajućim kontaktima. U tom se slučaju mogu postići razmaci između tiskanih pločica u rasponu od 11,45 mm do 19,35 mm. Upotreba vodilice na donjoj strani gornje tiskane pločice također osigurava stabilno vođenje kontakata, čime se sprječava nepravilno umetanje.

Osim paralelnog povezivanja tiskanih pločica, kutni pinovi nude mogućnost stvaranja pravokutnih spojeva – s istom razinom svestranosti i pouzdanosti.

Sustav: VarPol konektor s oprugom / VarPol konektor tipa igla

972-nn00-yx | 5.2/6.5 mm
Razlika: najviše 1,55

972-nn010-yx | 5.2mm
Razlika: najviše 1,7

972-nn009-yx | 6.7mm
Razlika: max. 3.2
(po mogućnosti koristite 972-nn010-yx)

972-nn011-yx | 8.0mm
Razlika: najviše 4,0

972-nn012-yx | 10.2mm
Razlika: najviše 4,0

972-nn013-yx | 13.0mm
Razlika: najviše 4,0

972-nn018-yx | 17,5 mm
Razlika: najviše 4,0

972-nn019-yx | 25.0mm
Razlika: najviše 4,0

Sustav: VarPol opružna terminalna traka / VarPol opružna terminalna traka s dugim terminalima

962-6xxxx-07| 7,7 mm
Razlika: najviše 2,95

962-6xxxx-12| 12,2 mm
Razlika: najviše 1,7
PC/104

962-6xxxx-17| 17.0mm
Razlika: najviše 4,0

Dostupnost

ept svojim kupcima jamči dugoročnu dostupnost VarPol traka s pinovima i oprugama s razmakom od 2,54 mm. Razvojni inženjeri hardvera u svim sektorima godinama se oslanjaju na te trake; one omogućuju pouzdano i vrlo fleksibilno povezivanje tiskanih pločica (PCB) ili omogućuju spajanje kabela na PCB.

ČPP: Pitanja i odgovori o VarPol trakama s pinovima i utičnicama

Mogu li se VarPol pinovi i trakice opruga koristiti za postizanje prilagođenog razmaka na tiskanim pločicama? Postoje li dostupni vodilni blokovi za VarPol igle i opružne trake?Mogu li se VarPol pin i opružne trake iz EPT-a spojiti kraj za kraj?

Mogu li se VarPol pinovi i trakice opruga koristiti za postizanje prilagođenog razmaka na tiskanim pločicama?

VarPol traka s pinovima i utorima omogućuje razmak kontakata na tiskanim pločicama od 11,45 mm do 35,45 mm.

Postoje li dostupni vodilni blokovi za VarPol igle i opružne trake?

VarPol vodilice su dostupne kao dodaci za brojeve stupova od 2 do 104.

Mogu li se VarPol pin i opružne trake iz EPT-a spojiti kraj za kraj?

ept može osigurati da se VarPol lajsne mogu besprijekorno spojiti.
