flexilink PCB konektori
strujna opteretivost flexilinkjumper je svestran konektor za tiskane pločice koji se ne priključuje, a koji impresionira svojim dizajnom koji štedi prostor, istovremeno nudeći visoki nazivni tok od 11 ampera po pinu.
Kao i kod flexilinkjumpera, flexilinkb-t-b osigurava pouzdan kontakt pri mehaničkim opterećenjima poput udaraca i vibracija zahvaljujući tehnici 'press-fit tehnologija' (tehnika umetanja).
Filtriraj
ploča-na-ploču

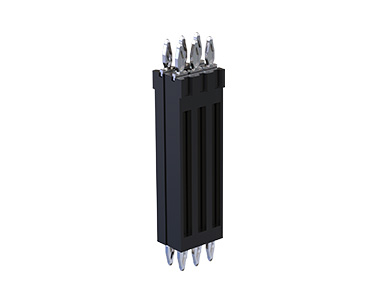

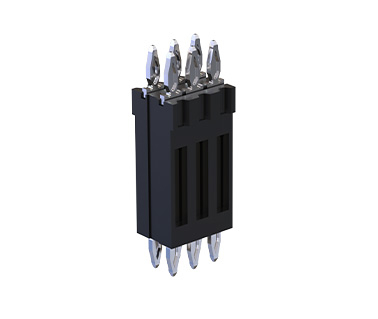

flexilink b-t-b, visina 5 mm Artikal br. 990-52XNN050-110
Visina 5 mm, za dvofazni proces press-fit ugradnje, 1–3 retka kontakata, Štedi prostor i troškove, zamjenjuje razmaknice, Šifra broja dijela: X = broj redova, NN = broj stupaca po redu, Molimo kontaktirajte naš prodajni tim ako imate bilo kakvih upita.
Istovremeno
Tehnologija pritisnog priključka
Moć
Izdržljiv

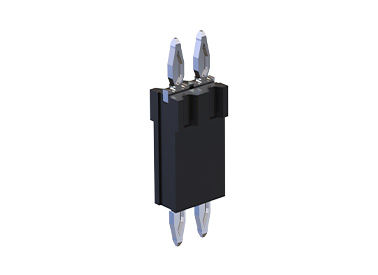

flexilink b-t-b, visina 10 mm Artikal br. 990-52XNN100-110
Visina 10 mm, za dvofazni proces press-fit ugradnje, 1–3 retka kontakata, Štedi prostor i troškove, zamjenjuje razmaknice, Šifra broja dijela: X = broj redova, NN = broj stupaca po redu, Molimo kontaktirajte naš prodajni tim ako imate bilo kakvih upita.
Istovremeno
Tehnologija pritisnog priključka
Moć
Izdržljiv
flexilink b-t-b, visina 15 mm Artikal br. 990-52XNN150-110
Visina 15 mm, za dvofazni proces press-fit ugradnje, 1–3 retka kontakata, Štedi prostor i troškove, zamjenjuje razmaknice, Šifra broja dijela: X = broj redova, NN = broj stupaca po redu, Molimo kontaktirajte naš prodajni tim ako imate bilo kakvih upita.
Istovremeno
Tehnologija pritisnog priključka
Moć
Izdržljiv
flexilink b-t-b, visina 20 mm Artikal br. 990-52XNN200-110
Visina 20 mm, za dvofazni proces press-fit ugradnje, 1–3 retka kontakata, Štedi prostor i troškove, zamjenjuje razmaknice, Šifra broja dijela: X = broj redova, NN = broj stupaca po redu, Molimo kontaktirajte naš prodajni tim ako imate bilo kakvih upita.
Istovremeno
Tehnologija pritisnog priključka
Moć
Izdržljiv
flexilink b-t-b, visina 25 mm Artikal br. 990-52XNN250-110
Visina 25 mm, za dvofazni proces press-fit ugradnje, 1–3 retka kontakata, Štedi prostor i troškove, zamjenjuje razmaknice, Šifra broja dijela: X = broj redova, NN = broj stupaca po redu, Molimo kontaktirajte naš prodajni tim ako imate bilo kakvih upita.
Istovremeno
Tehnologija pritisnog priključka
Moć
Izdržljiv
džemper

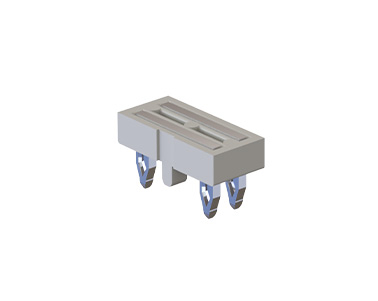

Flexilink konektor, 2-pinski Artikal br. 991-500200-11
2 kontakta, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć
Flexilink konektor, 3-pin Artikal br. 991-500300-11
3 kontakti, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć
Flexilink konektor, 4-pinski Artikal br. 991-500400-11
4 kontakti, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

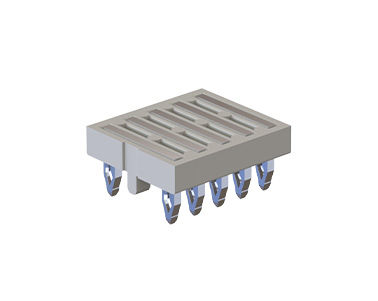

Flexilink konektor, 5-pin Artikal br. 991-500500-11
5 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

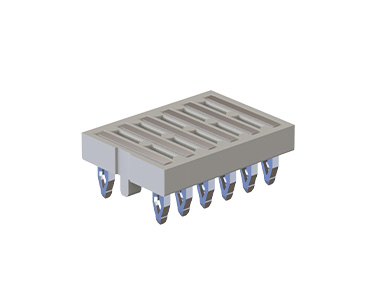

Flexilink konektor, 6-pinski Artikal br. 991-500600-11
6 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

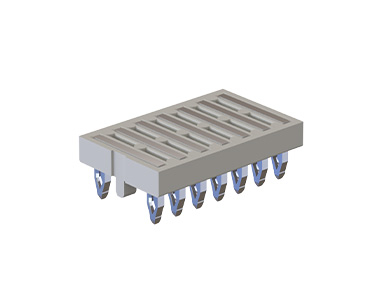

Flexilink konektor, 7-pinski Artikal br. 991-500700-11
7 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

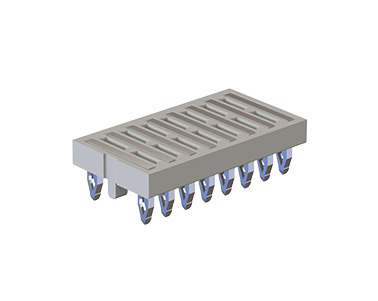

Flexilink konektor, 8-pin Artikal br. 991-500800-11
8 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

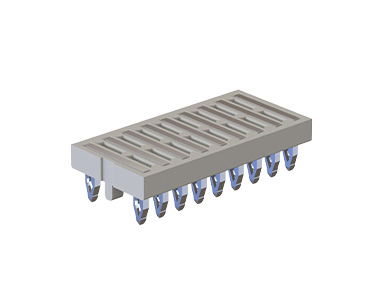

Flexilink konektor, 9-pinski Artikal br. 991-500900-11
9 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

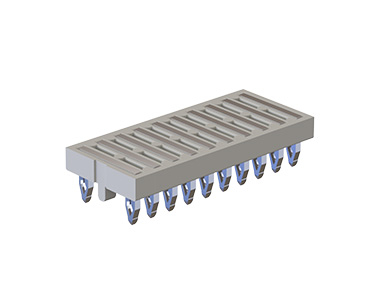

Flexilink konektor, 10-pin Artikal br. 991-501000-11
10 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

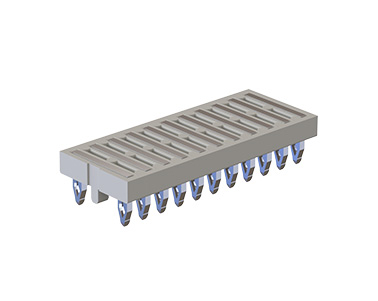

Flexilink konektor, 11-pin Artikal br. 991-501100-11
11 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

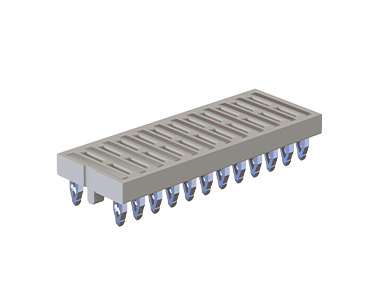

Flexilink konektor, 12-pin Artikal br. 991-501200-11
12 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

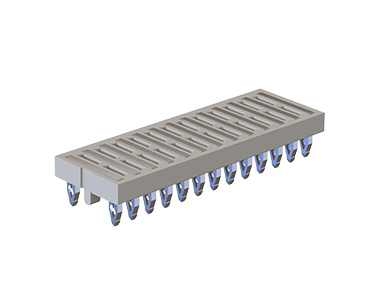

Flexilink konektor, 13-pin Artikal br. 991-501300-11
13 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

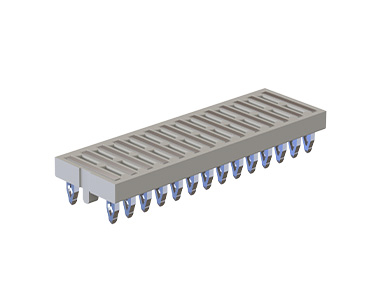

Flexilink konektor, 14-pin Artikal br. 991-501400-11
14 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć

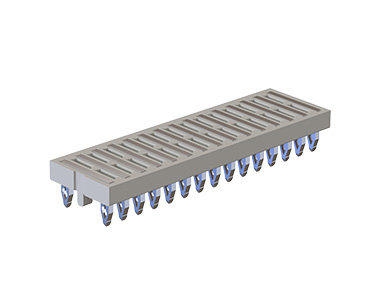

Flexilink konektor, 15-pin Artikal br. 991-501500-11
15 kontakata, 11 Kapacitet provođenja struje, kompaktan dizajn, Jednostavno za instalaciju bez lemljenja, Može se konfigurirati u koracima od 2 mm ili 4 mm.
Hoризонтално
Tehnologija pritisnog priključka
Moć
Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?
flexilink: Pregled
Konektori tiskanih pločica (konektor za tiskanu pločicu) koji koriste press-fit tehnologiju
Naš robusni flexilink konektor, proizveden procesom "press-fit tehnologija", savršen je za čvrstu vezu u primjenama s visokim strujama prebacivanja.
Flexilink je dostupan u dvije varijante
: - flexilinkjumper za horizontalne veze tiskanih
pločica - flexilinkb-t-b za paralelne veze tiskanih pločica
Flexilink je dostupan u dvije varijante
: - flexilinkjumper za horizontalne veze tiskanih
pločica - flexilinkb-t-b za paralelne veze tiskanih pločica
flexilink jumper za horizontalne spojeve tiskanih pločica:
Impresivan je svojim dizajnom koji štedi prostor, a istovremeno nudi visoku nosivost strujestrujna opteretivost. Razmak između pločica od 1 milimetra i otisak od samo 3,8 milimetara na tiskanoj pločici omogućuju maksimalno iskorištavanje prostora i svestranu primjenu konektora, na primjer za serijsko spajanje LED tiskanih pločica. Visina konektora na tiskanoj pločici iznosi samo 2 milimetra.
Impresivan je svojim dizajnom koji štedi prostor, a istovremeno nudi visoku nosivost strujestrujna opteretivost. Razmak između pločica od 1 milimetra i otisak od samo 3,8 milimetara na tiskanoj pločici omogućuju maksimalno iskorištavanje prostora i svestranu primjenu konektora, na primjer za serijsko spajanje LED tiskanih pločica. Visina konektora na tiskanoj pločici iznosi samo 2 milimetra.
flexilinkb-t-b za paralelne spojeve tiskanih pločica:

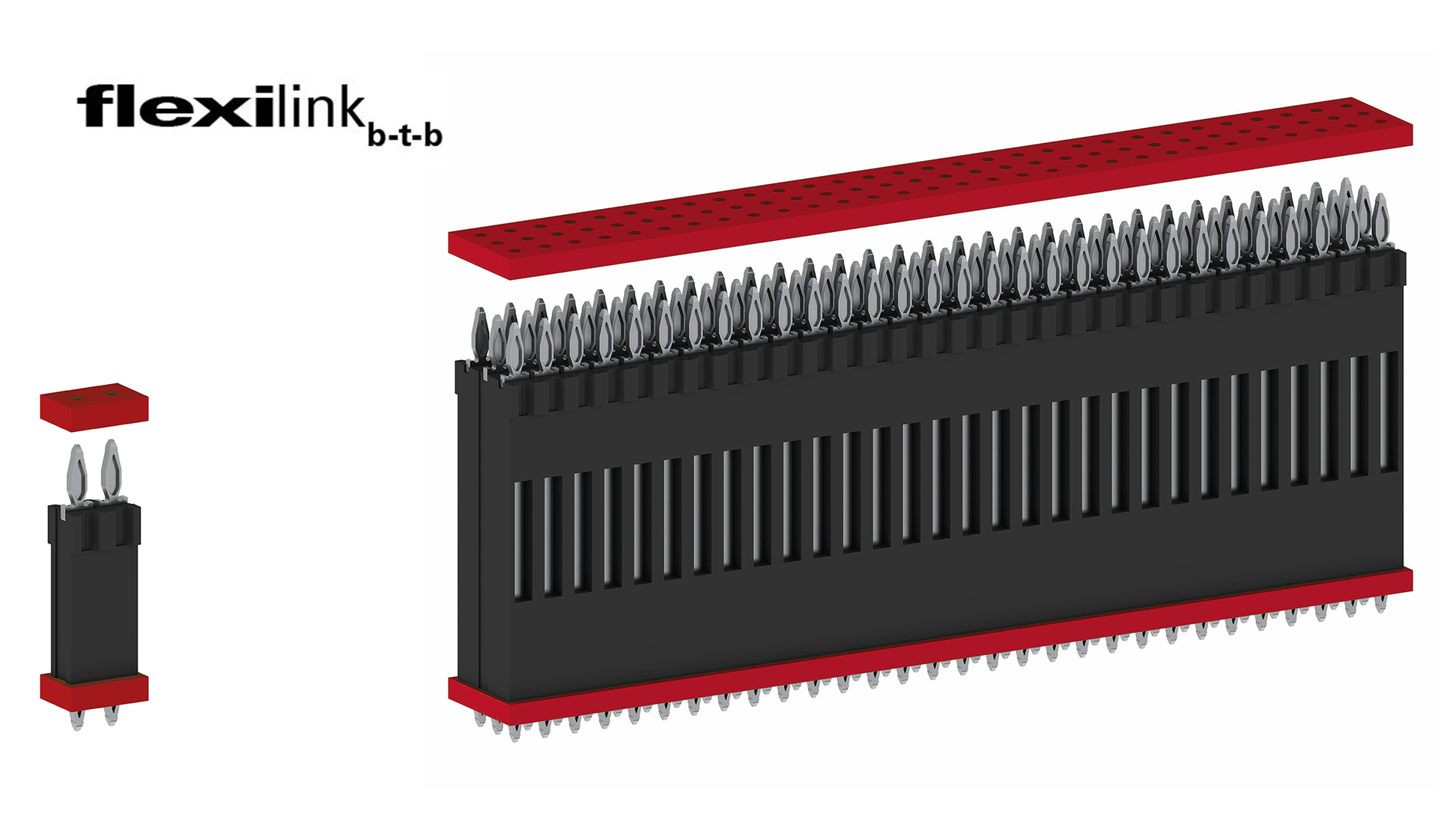

flexilinkb-t-b konektor s raster od 2,54 mm jamči visokokvalitetan spoj tiskanih pločica pomoću metode press-fit tehnologija (ubrzgavanja). Dvosmjerni konektor je RJEŠENJE za visoke struje uključivanja, budući da nijedan kontaktni sučelje ne ograničava strujna opteretivost.
Očita prednost: jedna komponenta uspostavlja i mehaničku i električnu vezu. Razmaknice (distancer) su nepotrebne – tako ne samo da štedite prostor na tiskanoj pločici, već i smanjujete troškove.
Flexilinkb-t-b se prilagođava vašim zahtjevima: možete odabrati flexilinkb-t-b za razmake između tiskanih pločica u rasponu od 5 do 25 milimetara i kombinirati različite redove i broj pinova.
flexilinkb-t-b konektor s raster od 2,54 mm jamči visokokvalitetan spoj tiskanih pločica pomoću metode press-fit tehnologija (ubrzgavanja). Dvosmjerni konektor je RJEŠENJE za visoke struje uključivanja, budući da nijedan kontaktni sučelje ne ograničava strujna opteretivost.
Očita prednost: jedna komponenta uspostavlja i mehaničku i električnu vezu. Razmaknice (distancer) su nepotrebne – tako ne samo da štedite prostor na tiskanoj pločici, već i smanjujete troškove.
Flexilinkb-t-b se prilagođava vašim zahtjevima: možete odabrati flexilinkb-t-b za razmake između tiskanih pločica u rasponu od 5 do 25 milimetara i kombinirati različite redove i broj pinova.
Proizvodimo vaše prilagođene konektor po mjeri za vašu primjenu.
sada o izradi prilagođenih konektor
- Ostali broj pinova
- Ostale visine hrpe
- Alternativni kontaktni premazi
sada o izradi prilagođenih konektor
Značajke flexilink jumper PCB konektora
Flexilinkjumper je svestran, neuklopivi konektor za tiskane pločice koji impresionira svojim dizajnom koji štedi prostor, a istovremeno nudi visoku nosivost struje (current- strujna opteretivost e) od 11 ampera po pinu. Ima promjenjivu udaljenost kontakata ( raster ) od 2 ili 4 milimetra i nudi od 2 do 15 mostova kontakata. To omogućuje da se razmak između tiskanih pločica u potpunosti prilagodi vašim zahtjevima. To ga čini osobito pogodnim za primjene poput LED traka u građevinarstvu, automatizaciji i automobilskoj elektronici. Izuzetno dobro podnosi velika mehanička opterećenja poput udaraca i vibracija. Ne zahtijeva složen proces lemljenja – flexilinkjumper osigurava jednostavno spajanje između dviju ili više tiskanih pločica pomoću press-fit tehnologija.
Značajke flexilink jumpera
- Promjenjivi raster od 2 do 4 milimetra
- 2 do 15 mostova
- kontakata Do 11 A strujna opteretivost po pinu
- Ušteda prostora i troškova; zamjenjuje distancer –
- samo jedna komponenta za povezivanje
- Izdržava visoka mehanička opterećenja, udarce i vibracije
- Eliminacija procesa lemljenja umetanjem
- ; moguć
- pojedinačni razmak između pločica press-fit zona Tcom press®
Primjene
- LED diode u građevinskim instalacijama, automatizaciji i automobilskom inženjerstvu
- ; pogonska
- tehnologija; tehnologija senzora
Značajke flexilink B-to-B konektora za tiskane pločice
Kao i kod flexilinkjumpera, flexilinkb-t-b osigurava pouzdan kontakt pod mehaničkim opterećenjima poput udarca i vibracija zahvaljujući tehnici "press-fit tehnologija" (tehnika umetanja). Flexilinkb-t-b može se fleksibilno prilagoditi vašoj primjeni: konfigurirajte svoj flexilinkb-t-b u pogledu ugradbena visina (visina) kao i broj redova (broj redova) i kontakata. Moguće je od jednog do tri reda kontakata, od dva do devedeset pinova i razmak između tiskanih pločica (PCB) od 5 do 25 milimetara. Svaki pin ima nosivost struje (strujna opteretivost) do 11 ampera. To čini flexilinkb-t-b posebno pogodnim za primjene s velikom nosivošću struje i omogućuje mu da ostvari najbolje performanse u standardnim primjenama s tiskanim pločicama s debelim slojem bakra.

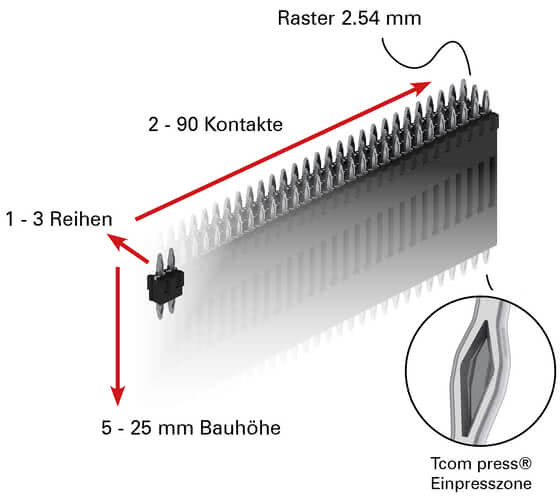

Značajke b-t-b
- do 11 A strujne sposobnostistrujna opteretivost po pinu
- 2 do 90 kontakata
- 5 do 25 milimetaraugradbena visina
- 1 do 3 reda
- ušteda prostora i troškova, zamjenjuje distancer
- samo jedna komponenta potrebna
- za povezivanje visoka mehanička napetost pri udarima i vibracijama
- nije potreban proces lemljenja – press-fit tehnologija press-fit zona Tcom
- press®
Primjene
Strojni alati
Poljoprivredna tehnologija
Automobilska tehnologija
Intralogistika
Tehnika dizanja i dizalica
Tehnika pogona
Poljoprivredna tehnologija
Automobilska tehnologija
Intralogistika
Tehnika dizanja i dizalica
Tehnika pogona
ČPP: Pitanja i odgovori o flexilink PCB konektorima
Može li se Flexilink također utisnuti u deblju bakrenu podlogu? Zašto postoji 'minimalna količina narudžbe' za flexilink?
Može li se Flexilink također utisnuti u deblju bakrenu podlogu?
Da, Flexilink je idealan za utiskivanje u debele bakrene tiskane pločice.
Zašto postoji 'minimalna količina narudžbe' za flexilink?
Minimalne količine narudžbe posljedica su značajnog opsega savjetodavnog rada, složene tehnologije strojeva i visokih troškova pripreme preše.
Svjedočanstva
Poštujemo želju naših klijenata za diskrecijom i stoga u nastavku ne navodimo nikakve izvore. Međutim, u
potpunosti jamčimo autentičnost ovih izjava.
potpunosti jamčimo autentičnost ovih izjava.
Uz pomoć ept-ovog flexilinka uspjeli smo riješiti svoje prostorne ograničenja i plasirati novi proizvod na tržište prema planu.
Zahvaljujući plinsko nepropusnoj tehnologiji 'press-fit zona' tvrtke ept, mogli smo koristiti flexilink kako bismo osigurali da ne dođe do prekida kontakta, čak i kod potopljenih sklopova.
S Flexilinkom možemo postići točno razmak međukolničkih ploča koji nam je potreban.
metalizirani provrt našim testovima pod ekstremnim opterećenjima udarom i vibracijama postigli smo najbolje rezultate s flexilinkom: na spojnim točkama između flexilink pinova i tiskane pločice nije bilo apsolutno nikakvog " prekid kontakta "!
S Flexilinkom nam je potrebna samo jedna komponenta umjesto dvije za pouzdano spajanje tiskanih pločica.
