MicroTCA – Power Connectors
MicroTCA® se temelji na pristupu umetanja AdvancedMC™ modula izravno u backplane. Cilj je izgraditi manje i fleksibilnije sustave, neovisne o nosivim pločama i AdvancedTCA®. MicroTCA® je namijenjen aplikacijama koje ne zahtijevaju tako veliku računalnu snagu, ali gdje su kompaktna veličina i niska cijena glavni prioriteti. To otvara dodatna područja primjene u srednjem i niskom segmentu, na primjer u obradi slika, medicinskoj tehnologiji ili tehnologiji automatizacije.
Značajke
- Usklađen s zahtjevima PICMG-a
Primjene
- Prijenosne aplikacije
- , obrada slika,
- medicinska tehnologija,
- tehnologija automatizacije
MicroTCA: Pregled
Filtriraj
Moć

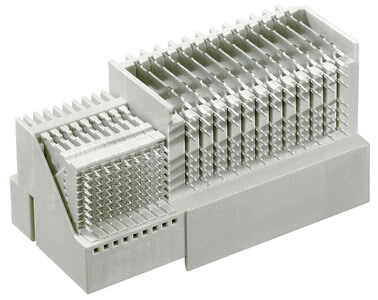

Izlazni modul snage MTCA Artikal br. 501-50096-183
Broj pinova: 72 signalna, 24 napajna, Tehnologija spajanja: Press-fit, Usklađen s zahtjevima PICMG-a
okomito
Tehnologija pritisnog priključka
Moć
Izdržljiv

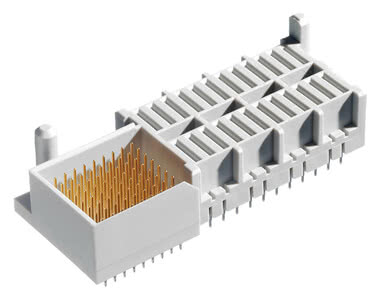

MTCA napojna pločna podloga Artikal br. 502-50096-183
Broj pinova: 72 signalna, 24 napajna, Tehnologija spajanja: Press-fit, Usklađen s zahtjevima PICMG-a
okomito
Tehnologija pritisnog priključka
Moć
Izdržljiv
Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?
Značajke

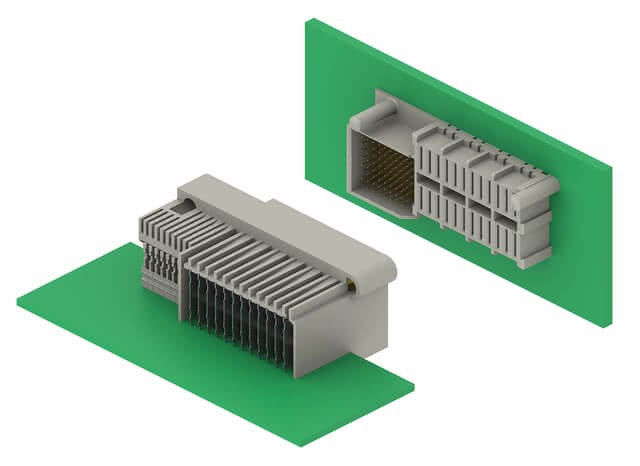

Konektori za MicroTCA i AdvancedTCA, dizajnirani za press-fit instalaciju, omogućuju prijenos podataka velikom brzinom. Press-fit instalacija se jednostavno izvodi pomoću tehnike ravnog panela. Dok se u ATCA sustavu kutni AMC konektor montira na kćerinsku karticu, µTCA sustav koristi ravni konektor koji se montira izravno na backplane.
Pregled detalja
AdvancedTCA® i MicroTCA® – specifikacije PICMG
AdvancedTCA® i MicroTCA® su specifikacije koje je razvio PICMG® s ciljem pružanja standardiziranih hardverskih rješenja za zadovoljavanje zahtjeva rastućeg prometa podataka i novih komunikacijskih rješenja.
AdvancedTCA® primarno je namijenjen infrastrukturi telekomunikacijskih sustava s najvišim zahtjevima za dostupnošću. AdvancedTCA® omogućuje izgradnju modularnih sustava koristeći komponente različitih proizvođača. Ova tehnologija stoga nudi mogućnost razvoja fleksibilnih i isplativih sustava brže nego što je to bilo moguće s vlasničkim sustavima.
Konceptualno, AdvancedTCA® je skalabilna arhitektura visokih performansi koju odlikuju visoka funkcionalna gustoća, dostupnost i budućnost, na čijoj se platformi mogu implementirati mnoge budućnosti usmjerene aplikacije. Skalabilne brzine prijenosa podataka od nekoliko Tbit/s, podrška za više protokola, integracija novih usluga i konvergencija pristupnih, jezgrenih i optičkih mreža dio su toga, kao i integracija funkcija podatkovnih centara. Sučelja za Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express i RapidIO pokazuju visoku fleksibilnost arhitekture AdvancedTCA®. Još jedna ključna značajka sustava je visoka dostupnost od 99,999 %.
Kako bi se gore opisani sustav AdvancedTCA® učinio još isplativijim, PICMG® je razvio standard AdvancedMC™ (Advanced Mezzanine Card). Moduli AdvancedMC™ su male kartice koje se paralelno priključuju na "nosivu ploču" (nosiva ploča u obliku kćerinske ploče za AdvancedTCA®) kao mezzanine aplikacija. Nosač sadrži samo upravljačke funkcije, dok se sama aplikacija implementira putem AdvancedMC™ modula.
MicroTCA® se sada temelji na pristupu umetanja AdvancedMC™ modula izravno u backplane. Cilj je izgraditi manje i fleksibilnije sustave, neovisne o nosačima i sustavu AdvancedTCA®. MicroTCA® je namijenjen aplikacijama koje ne zahtijevaju tako veliku računalnu snagu, ali gdje su kompaktna veličina i niski troškovi primarni čimbenici. To otvara dodatna područja primjene u srednjem i niskom segmentu, na primjer u obradi slika, medicinskoj tehnologiji ili tehnologiji automatizacije.
Konceptualno, AdvancedTCA® je skalabilna arhitektura visokih performansi koju odlikuju visoka funkcionalna gustoća, dostupnost i budućnost, na čijoj se platformi mogu implementirati mnoge budućnosti usmjerene aplikacije. Skalabilne brzine prijenosa podataka od nekoliko Tbit/s, podrška za više protokola, integracija novih usluga i konvergencija pristupnih, jezgrenih i optičkih mreža dio su toga, kao i integracija funkcija podatkovnih centara. Sučelja za Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express i RapidIO pokazuju visoku fleksibilnost arhitekture AdvancedTCA®. Još jedna ključna značajka sustava je visoka dostupnost od 99,999 %.
Kako bi se gore opisani sustav AdvancedTCA® učinio još isplativijim, PICMG® je razvio standard AdvancedMC™ (Advanced Mezzanine Card). Moduli AdvancedMC™ su male kartice koje se paralelno priključuju na "nosivu ploču" (nosiva ploča u obliku kćerinske ploče za AdvancedTCA®) kao mezzanine aplikacija. Nosač sadrži samo upravljačke funkcije, dok se sama aplikacija implementira putem AdvancedMC™ modula.
MicroTCA® se sada temelji na pristupu umetanja AdvancedMC™ modula izravno u backplane. Cilj je izgraditi manje i fleksibilnije sustave, neovisne o nosačima i sustavu AdvancedTCA®. MicroTCA® je namijenjen aplikacijama koje ne zahtijevaju tako veliku računalnu snagu, ali gdje su kompaktna veličina i niski troškovi primarni čimbenici. To otvara dodatna područja primjene u srednjem i niskom segmentu, na primjer u obradi slika, medicinskoj tehnologiji ili tehnologiji automatizacije.
Perspektiva programera
Za MicroTCA® primjene ept nudi napojne konektore koji su u skladu sa specifikacijom PICMG®. Konektori tvrtke ept zadovoljavaju najviše standarde kvalitete, značajno povećavaju pouzdanost MicroTCA® sustava i udovoljavaju zahtjevima PICMG®.
ČPP: Pitanja i odgovori o MicroTCA
Koje struje se mogu prenositi putem konektora za napajni modul? Jesu li EPT-ovi MicroTCA® konektori kompatibilni s drugim konektorima na tržištu?
Koje struje se mogu prenositi putem konektora za napajni modul?
Konektor napajnog modula može prenositi do 12 ampera.
Jesu li EPT-ovi MicroTCA® konektori kompatibilni s drugim konektorima na tržištu?
ept jamči punu međusobnu kompatibilnost sa svim MicroTCA® priključcima dostupnima na tržištu koji su specificirani u skladu s PICMG ATCA 3.0 R2.0.
