PC/104: Pregled

Ključne činjenice na prvi pogled Primjene PC/104 proizvodi Značajke PC/104 standard Perspektiva programera Često postavljana pitanja

PC/104, PC/104-Plus

PC/104 i PC/104-Plus su standardi za Computer on Module (CoM) sustave koji se koriste u industrijskim računalima. Za razliku od drugih uobičajenih form-factora, ovi se moduli naslažu jedni na druge. To omogućuje izgradnju složenih računalnih sustava. PC/104 i PC/104-Plus nude potpunu hardversku i softversku kompatibilnost u iznimno malom formatu (96 mm x 90 mm) sa standardiziranim sustavom sabirnice (ISA). Zahvaljujući toj standardizaciji, različite PC/104 kartice mogu se koristiti zajedno za obavljanje određenog zadatka.

Značajke

Dokazana press-fit tehnologija tvrtke ept s Tcom press®

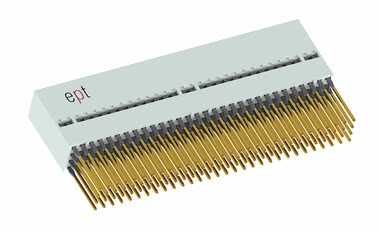

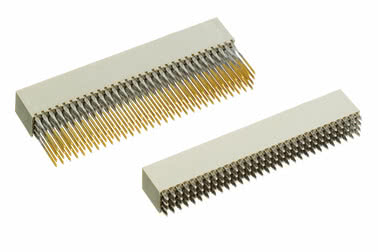

PC/104-Plus, dostupna i s razmakom

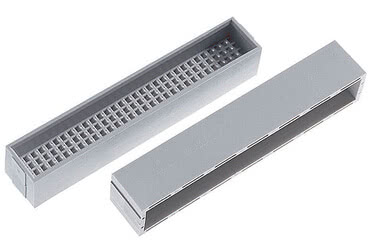

od 22 mm; zaštitni poklopci dostupni kao dodatna oprema
; moguće
su izmjene broja kontakata i/ili mehaničke nosivosti; razmak kontakata 2,54 mm

Primjene

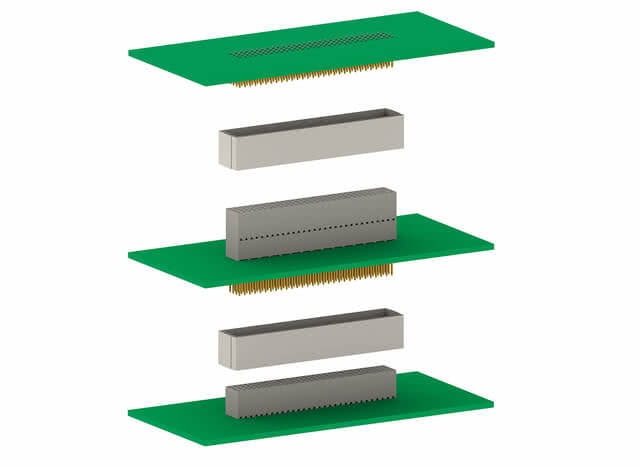

Od ploče do ploče za razmak PCB-a od 15,24 mm i 22 mm

PC/104: Pregled

Ključne činjenice na prvi pogled Primjene PC/104 proizvodi Značajke PC/104 standard Perspektiva programera Često postavljana pitanja

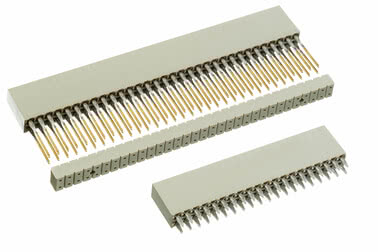

PC/104 konektor

PC/104 konektor Artikal br. 962-40202-03

Dužina konektora: 3,4 mm, Broj stupova: 40, Treći razred

Istovremeno

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-40202-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-40206-03

Dužina konektora: 3,4 mm, Broj stupova: 40, Drugi razred

Istovremeno

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-40206-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-40322-03

Dužina konektora: 3,4 mm, Broj stupova: 64, Treći razred

Istovremeno

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-40322-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	64
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-40326-03

Dužina konektora: 3,4 mm, Broj stupova: 64, Drugi razred

Istovremeno

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-40326-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	64
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60202-03

Dužina konektora: 3,4 mm, Broj stupova: 40, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60202-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60202-12

Duljina spoja 12,2 mm, Broj stupova: 40, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60202-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60206-03

Dužina konektora: 3,4 mm, Broj stupova: 40, Drugi razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60206-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60206-12

Duljina spoja 12,2 mm, Broj stupova: 40, Drugi razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60206-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	četrdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60322-03

Dužina konektora: 3,4 mm, Broj stupova: 64, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60322-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	64
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60322-12

Duljina spoja 12,2 mm, Broj stupova: 64, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60322-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	tri
Broj kontakata	64
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	max. 0,9 N
Trakcija po kontaktu	najmanje 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60326-03

Dužina konektora: 3,4 mm, Broj stupova: 64, Drugi razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60326-03 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	64
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	3,4 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104 konektor Artikal br. 962-60326-12

Duljina spoja 12,2 mm, Broj stupova: 64, Drugi razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104 konektor Artikal br. 962-60326-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104
Ocjena	dva
Broj kontakata	64
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12,2 mm
Razmak PCB-a	15,24 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,54 mm
Kontaktna sila po kontaktu	najviše 0,9 N
Trakcija po kontaktu	min 0,6 N

Električni

radna struja	max. 1,9 A
Radni napon	150 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	1,2 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104-Plus pin konektor

PC/104-Plus pin konektor Artikal br. 272-30000-31

Dužina konektora: 2,8 mm, Broj stupova: 60, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104-Plus pin konektor Artikal br. 272-30000-31 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	šezdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	2,8 mm
Razmak PCB-a	15,24 mm i 22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104-Plus konektor

PC/104-Plus konektor Artikal br. 264-40303-02

Dužina konektora: 2,8 mm, Broj stupova: 120, Treći razred

Istovremeno

Pajtlana prevlaka kroz-rupa

Pogledajte dodatne detalje o proizvodu

PC/104-Plus konektor Artikal br. 264-40303-02 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	120
Tehnologija povezivanja	Tehnike lemljenja
Dužina kabela	2,8 mm
Razmak PCB-a	15,24 mm i 22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104-Plus konektor Artikal br. 264-60303-02

Dužina konektora: 2,8 mm, Broj stupova: 120, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104-Plus konektor Artikal br. 264-60303-02 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	120
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	2,8 mm
Razmak PCB-a	15,24 mm i 22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104-Plus konektor Artikal br. 264-60303-12

Dužina spoja 12 mm, Broj stupova: 120, Treći razred

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104-Plus konektor Artikal br. 264-60303-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	120
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12 mm
Razmak PCB-a	15,24 mm i 22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

PC/104-Plus konektor, 22 mm

PC/104-Plus konektor, 22 mm Artikal br. 264-61303-02

Dužina konektora: 2,8 mm, Broj stupova: 120, Treći razred, za razmak kontakata na PCB-u od 22 mm

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104-Plus konektor, 22 mm Artikal br. 264-61303-02 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	120
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	2,8 mm
Razmak PCB-a	22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

Okoliš	U skladu s RoHS direktivom

PC/104-Plus konektor, 22 mm Artikal br. 264-61303-12

Dužina spoja 12 mm, Broj stupova: 120, Treći razred, za razmak kontakata na PCB-u od 22 mm

Istovremeno

Tehnologija pritisnog priključka

Pogledajte dodatne detalje o proizvodu

PC/104-Plus konektor, 22 mm Artikal br. 264-61303-12 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Ocjena	tri
Broj kontakata	120
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	12 mm
Razmak PCB-a	22 mm
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0
Kontaktni podaci	mjedni legur

Mehanički

Dimenzija mreže	2,0 mm
Kontaktna sila po kontaktu	najviše 1,5 Newtona
Trakcija po kontaktu	min. 0,3 N

Električni

radna struja	max. 1,7 A
Radni napon	100 V
Otpor naprijed	manje od 20 mΩ
Slobodni prostor i razmak pri polizanju	najmanje 0,5 mm
Otpor izolacije	10⁶ MΩ

Odobrenja / Usklađenost

Okoliš	U skladu s RoHS direktivom

Dodaci za PC/104-Plus

PC/104-Plus razmaknica Artikal br. 264-16302

Broj stupova: 120

Pogledajte dodatne detalje o proizvodu

PC/104-Plus razmaknica Artikal br. 264-16302 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Broj kontakata	120
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0

Mehanički

Dimenzija mreže	2,0 mm

Odobrenja / Usklađenost

Okoliš	U skladu s RoHS direktivom

PC/104-Plus Shroud Artikal br. 264-17302

Broj stupova: 120

Pogledajte dodatne detalje o proizvodu

PC/104-Plus Shroud Artikal br. 264-17302 - Tehničke specifikacije

Osnove

Specifikacija	PC/104-Plus
Broj kontakata	120
Radna temperatura	-55 °C do +125 °C

Materijal

tijelo za izolaciju	PBT ojačan staklenim vlaknima, UL 94 V-0

Mehanički

Dimenzija mreže	2,0 mm

Odobrenja / Usklađenost

Okoliš	U skladu s RoHS direktivom

Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?

Zatražite prilagođene konektore

Ne možete pronaći ono što tražite? Zatražite prilagođeni konektor odmah!

Username:

Hvala vam puno! Pregledat ćemo vaše zahtjeve i javiti vam se.

Ako imate bilo kakvih pitanja, slobodno nas kontaktirajte putem e-pošte ili telefona.

Nije pronađen odgovarajući proizvod – upitajte za ovaj proizvod sada:

Polja označena zvjezdicom su obavezna.

Tvrtka *

Pozdrav

Prvo ime *

Ime *

Ulica *

Poštanski broj *

Lokacija *

Država *

E-pošta *

Telefon *

Zahtjevi za proizvod *

Našu politiku privatnosti možete pogledati ovdje.

Značajke

Konektori PC/104 i PC/104-Plus koriste ept-ovu provjerenu Tcom press® tehnologiju press-fit. Omogućuju razmak kontakata na tiskanim pločicama od 15,24 mm i 22 mm. Prilagodbe broja kontakata i/ili mehaničke nosivosti omogućuju vam pronalazak potpuno prilagođenih rješenja.

PC104 2 reihig — PC/104, 2-redni
Pregled detalja

PC104Plus 4 reihig — PC/104-Plus, 4-redni
Pregled detalja

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Proizvodimo prilagođene konektore po mjeri, izrađene za vašu primjenu.

Ostali broj pinova
Ostale visine sloja
Alternativni kontaktni premazi

Upitajte
o prilagođenim konektorima
odmah

Standardi PC/104 i PC/104-Plus

Kako su komponente postajale sve moćnije, postalo je nužno proširiti PC/104 sustav bržim autobusnim sustavom. Stoga je PC/104 sustav dopunjen PCI autobusom. Ova je dopuna nazvana PC/104-Plus specifikacija.

PC/104 i PC/104-Plus konektori
Dok se PC/104 sabirnica sastoji od dva konektora s 40, odnosno 64 pina, koji se mogu rasporediti paralelno, i razmakom od 2,54 mm, PC/104-Plus nudi 120 pinova u četiri reda s razmakom od 2,00 mm.

Korištenjem konektora s prijenosnom zonom (dugim pinovima) u press-fit dizajnu, više ploča može se praktično složiti jedna na drugu (vidi ilustraciju). Razmak koji je propisao PC/104 konzorcij održava se upotrebom razmaknica i poklopaca. Dodatna
upotreba razmakničkih pinova stoga više nije potrebna.

Perspektiva programera

ept konektori odlikuju se najvišim standardom kvalitete prešanja, što je osobito vidljivo u čistom reljefu kontaktnih iglica. Kvaliteta izrade i dostupne opcije razreda osiguravaju velik broj ciklusa spajanja. ept PC/104 i PC/104-Plus konektori isporučuju se s Tcom press® zonom za umetanje, koja je dobro poznata i provjerena na tržištu, čime se osigurava najviša pouzdanost u svakoj zamislivoj primjeni.

Kod ovog priključka, opružni kontakti se utiskuju pomoću jednostavnog alata za utiskivanje s ravnom pločom. Time se eliminiraju troškovi povezani s dugotrajnim ručnim lemljenjem i izbjegava potreba za preradom na prijenosnim iglama. (Mostovi od kalaja, prskanje kalaja) Prilikom prešanja opružnih traka s prijenosnim stupićima, odozdo se navlači vodilica za stabilizaciju prijenosnih stupića. Ona također služi kao razmaknica, osiguravajući postizanje razmaka od 0,6" kada se moduli spoje.

ČPP: Pitanja i odgovori o PC/104 i PC/104-Plus

Jesu li izolirna kućišta PC/104 i PC/104 Plus press-fit konektora dostupna u različitim bojama? Trebaju li kućišta za PC/104 i PC/104 Plus press-fit konektore naručiti zasebno kao dodatke? Što čini konektore PC/104 i PC/104 Plus posebnima?

Jesu li izolirna kućišta PC/104 i PC/104 Plus press-fit konektora dostupna u različitim bojama?

PC/104 i PC/104 Plus press-fit konektori dostupni su u ept-u u sivoj i crnoj boji.

Trebaju li kućišta za PC/104 i PC/104 Plus press-fit konektore naručiti zasebno kao dodatke?

Skupnja vodilice, koja stabilizira spojni čep tijekom procesa umetanja, dio je standardne opreme za press-fit konektore.

Što čini konektore PC/104 i PC/104 Plus posebnima?

Konektori PC/104 i PC/104-Plus koriste ept-ovu provjerenu Tcom press® tehnologiju krimpiranja. Osim toga, ovi konektori omogućuju razmak kontakata na tiskanim pločicama od 15,24 mm i 22 mm.
