Kompaktni i robusni spojevi tiskanih pločica u SMT tehnologiji
Značajke
- 12 do 80 kontakata
- , 1,4 A strujna opteretivost,
- 500 ciklusi utikanja,
- maksimalna pouzdanost
- kontakta, testirana kompatibilnost s drugim dobavljačima
- , IDC ženski konektor dostupne
- pojedinačno ili prethodno sastavljene s kabelom, pakirane u traci i kolutu
- , testirane prema LV214
Primjene
- Poveznice ploča (mezzanin) od 8 mm do 20,00 mm
- ; paralelne i okomite veze
- ; IDC priključak splosnati kabel
One27: Pregled

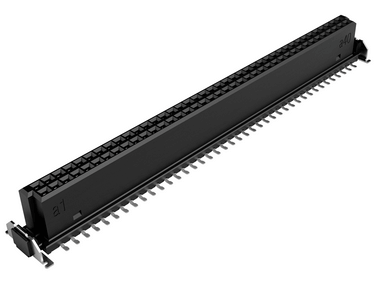

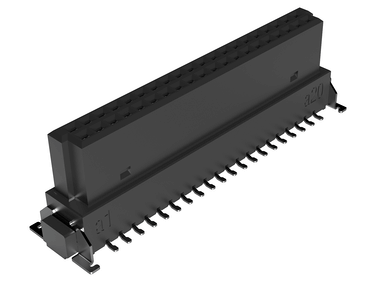

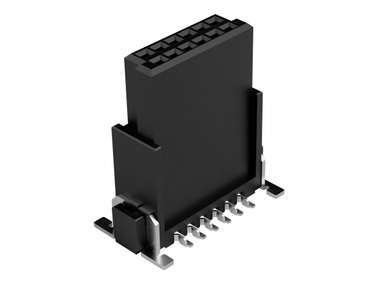

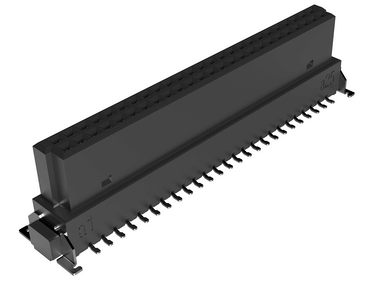

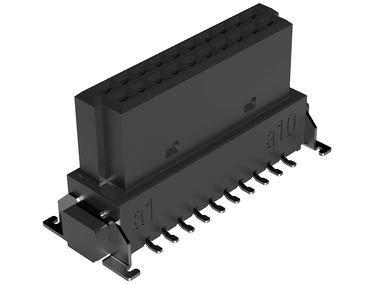

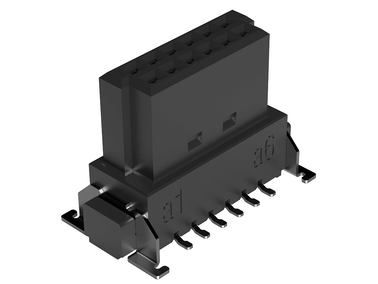

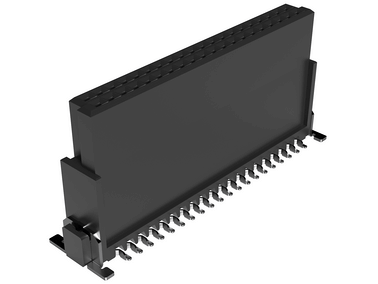

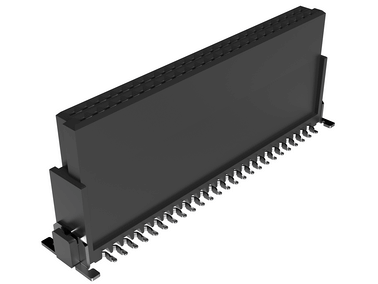

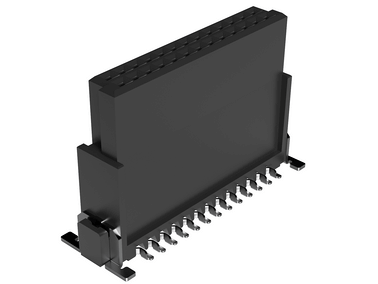

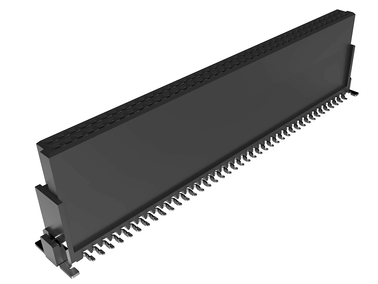

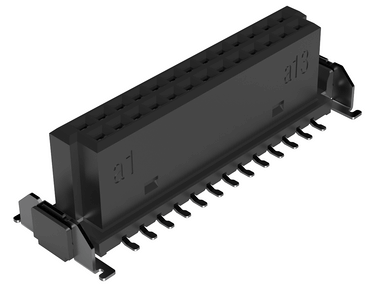

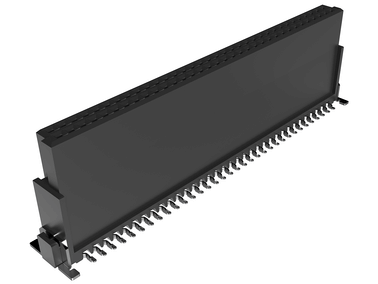

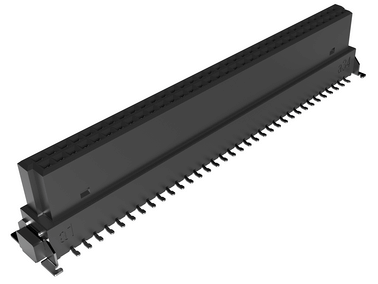

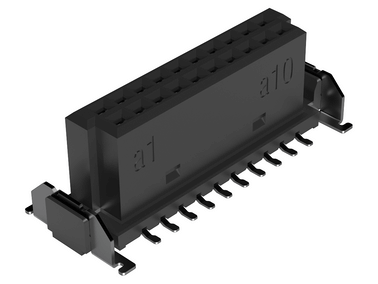

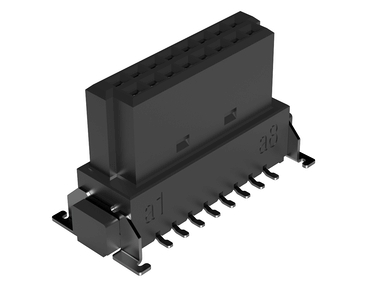

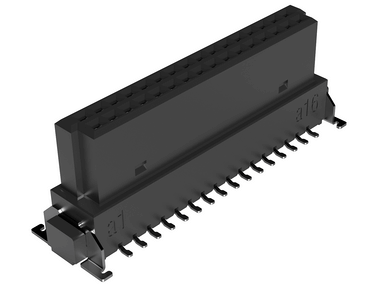

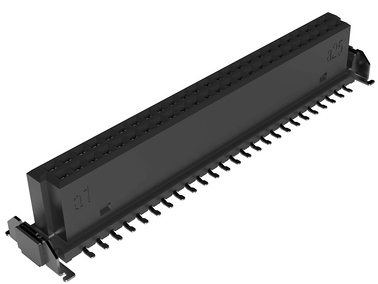

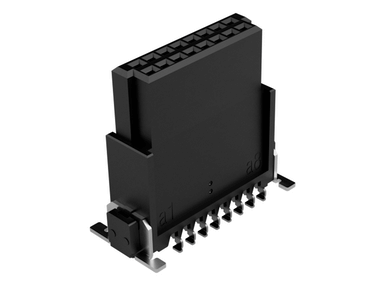

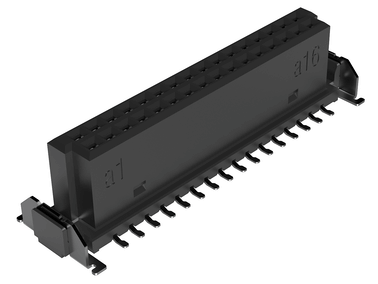

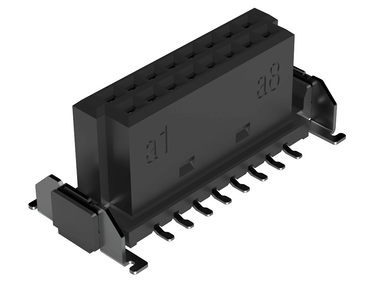

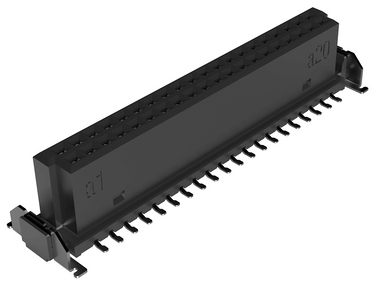

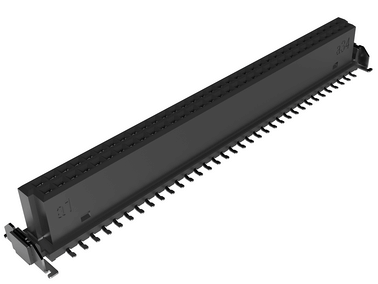

ravne ženski konektor
Messerleiste gerade

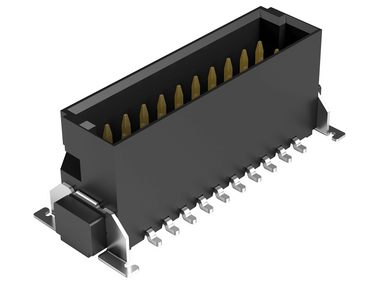

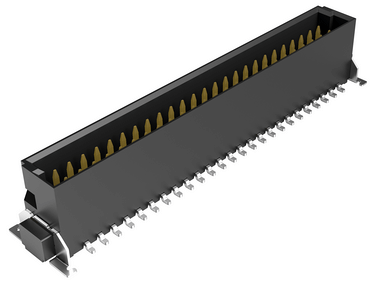

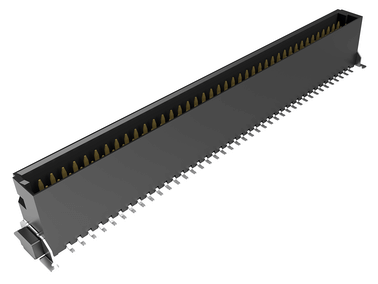

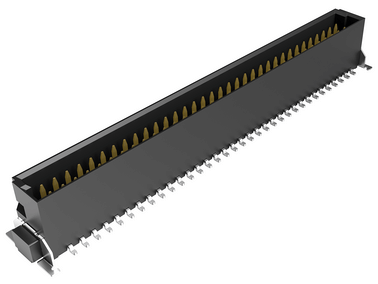

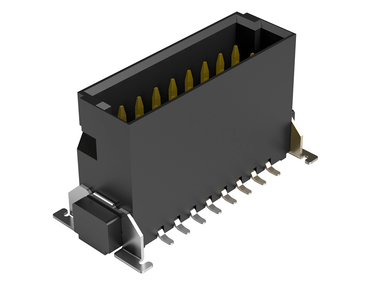

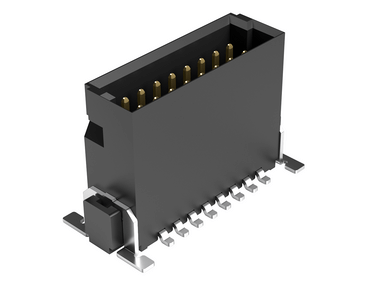

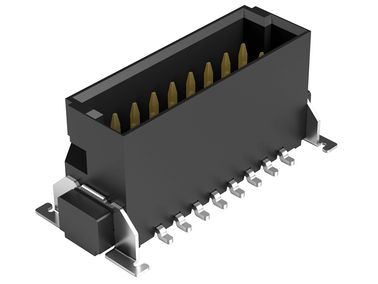

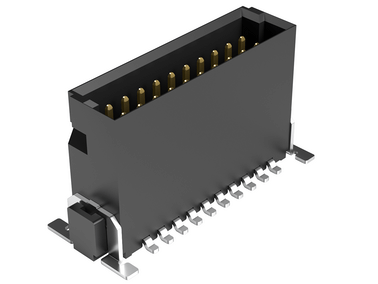

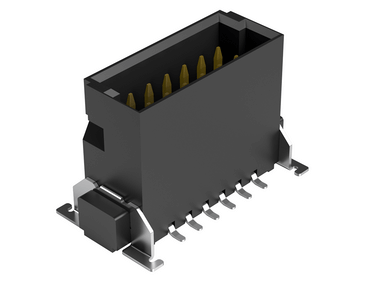

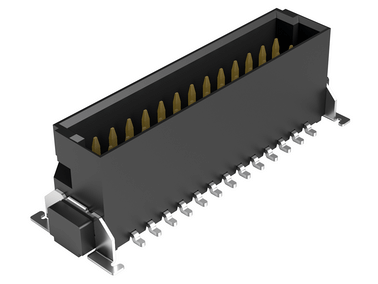

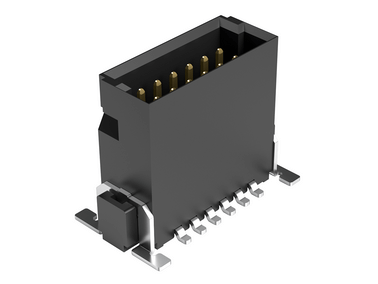

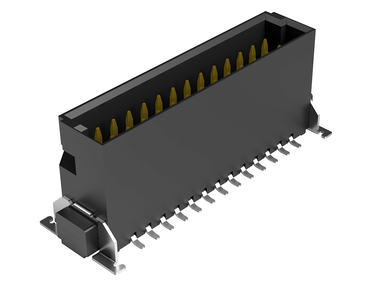

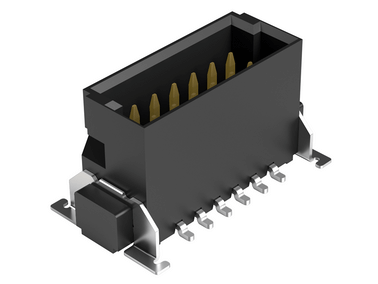

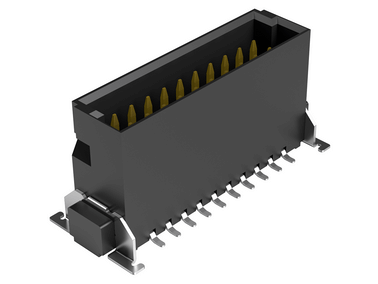

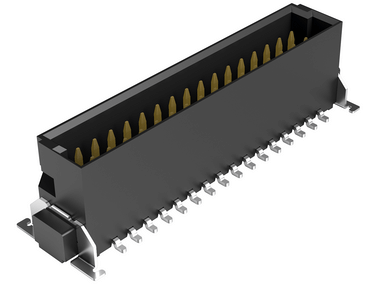

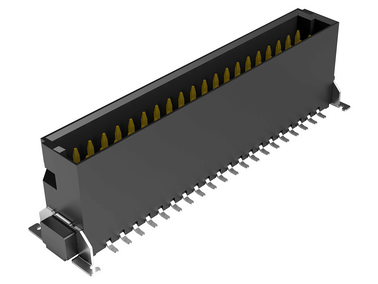

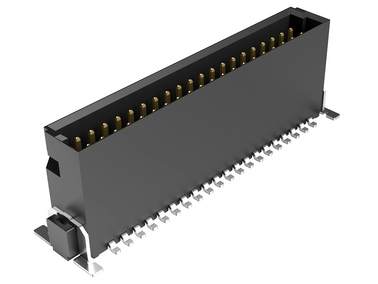

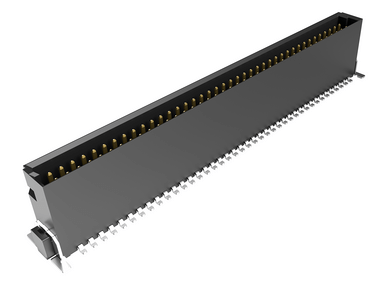

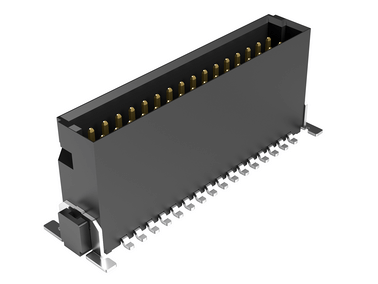

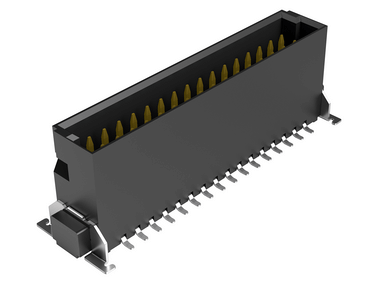

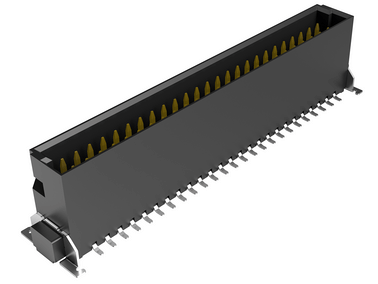

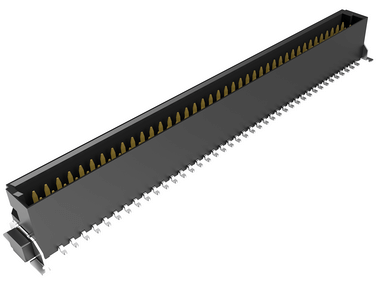

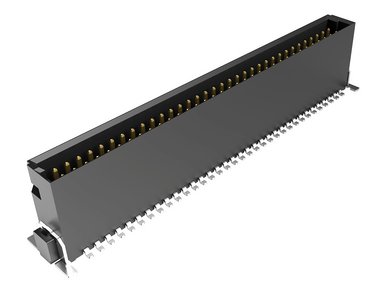

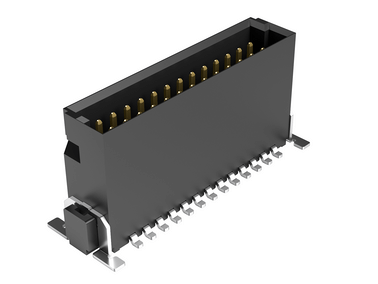

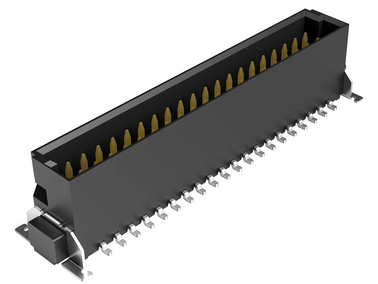

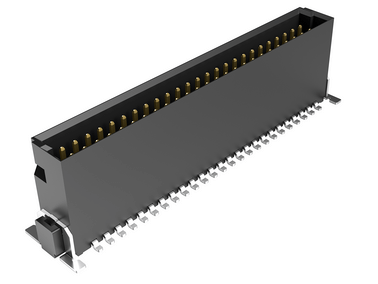

ravna muški konektor

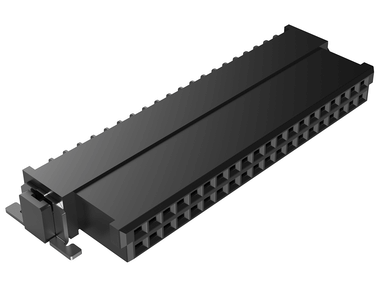

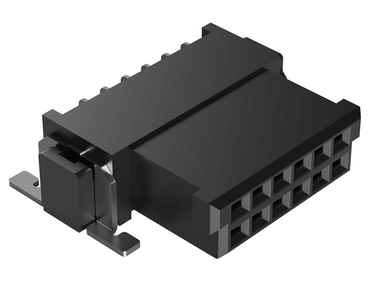

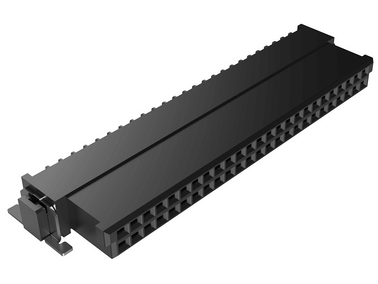

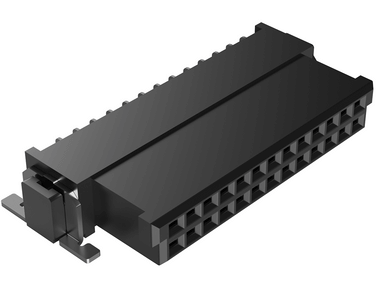

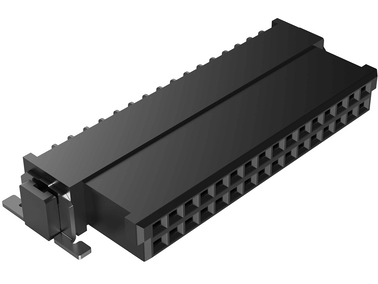

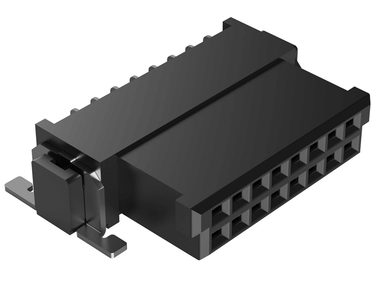

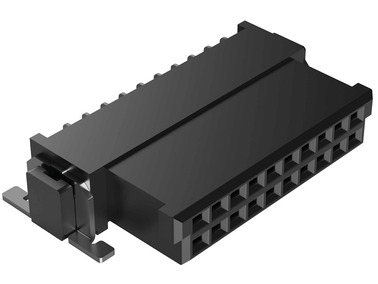

ženski konektor kutni
muški konektor kutni

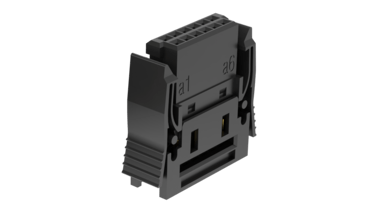

IDC ženski konektor

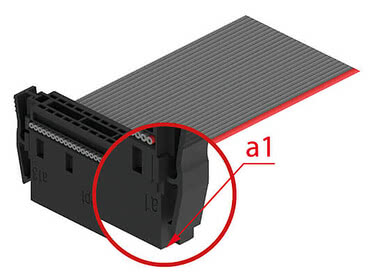

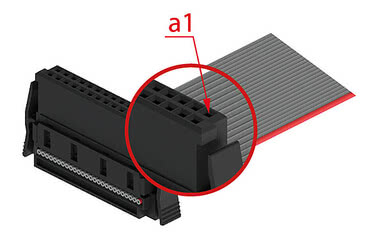

One27 PVC standard konfekcioniranje kabela
One27 prilagođena PVC konfekcioniranje kabela
One27 konfekcioniranje kabela za visoke temperature
One27 halogen-free konfekcioniranje kabela
Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?
Izdvojeno iz One27 SMT konektor
Ovaj animirani film daje jasne odgovore na ova i mnoga druga pitanja. Pogledajte ovdje! (ili na YouTubeu)!
Značajke 1,27 mm SMT-konektor za primjene od ploče do ploče
Pregled detalja
za ispravno spajanje lamelnih konektora i opružnih ženski konektor
za kompenzaciju pomaka u središtu i kutni pomak tijekom spajanja
sigurna veza s tiskanom pločom
optimalna obrada zahvaljujući preciznom pozicioniranju
pouzdano lemljenje tijekom obrade
Visoka stabilnost i nosivost lemnih spojeva lemni spoj
Pregled detalja
za sigurne i pouzdane veze
pouzdan kontakt zatvaranjem kontakta na valovitoj, glatkoj površini
Visoka pouzdanost kroz visoku kompenzaciju tolerancija (kompenzacija tolerancija)
- Ostali broj pinova
- Ostale visine hrpe
- Alternativni kontaktni premazi
sada o izradi prilagođenih konektor

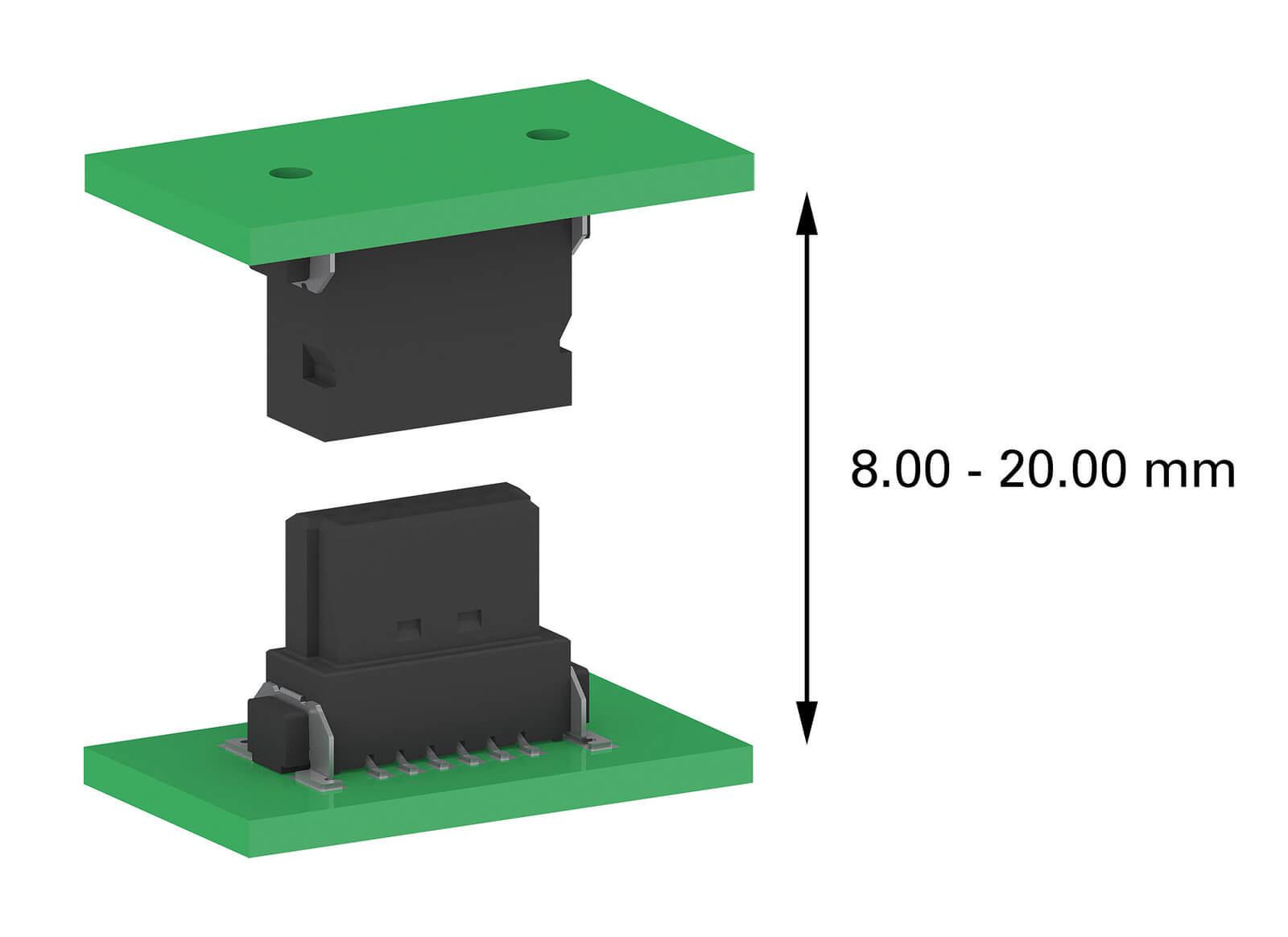

Fleksibilan razmak između ploča

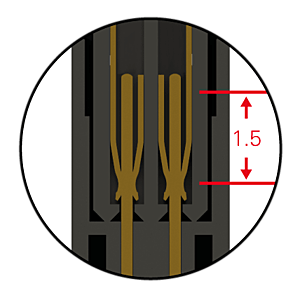

Visoka zaštita od pogrešnog umetanja (efektivna duljina spajanja) One27 konektora (konektor) omogućuje da se muški i ženski kontakti (Messer- und ženski konektor) umetnu varijabilno unutar raspona od 1,5 mm. Kombiniranjem različitih visina montaže time se mogu postići i manji i veći razmake između tiskanih pločica.
Dopuštene tolerancije

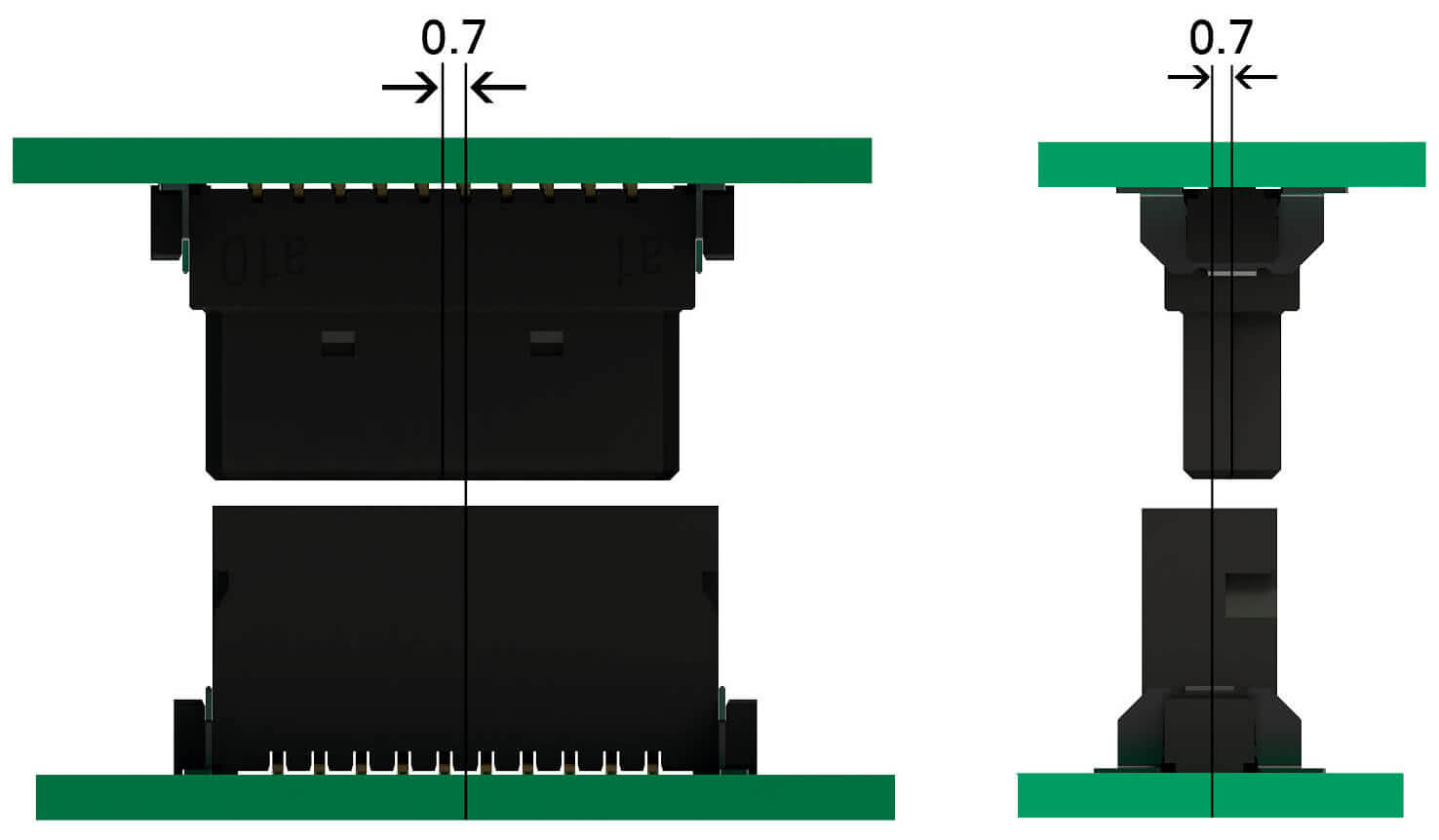

pomaka One27 SMT konektori toleriraju pomak od 0,7 mm u uzdužnoj i poprečnoj osi tijekom spajanja.

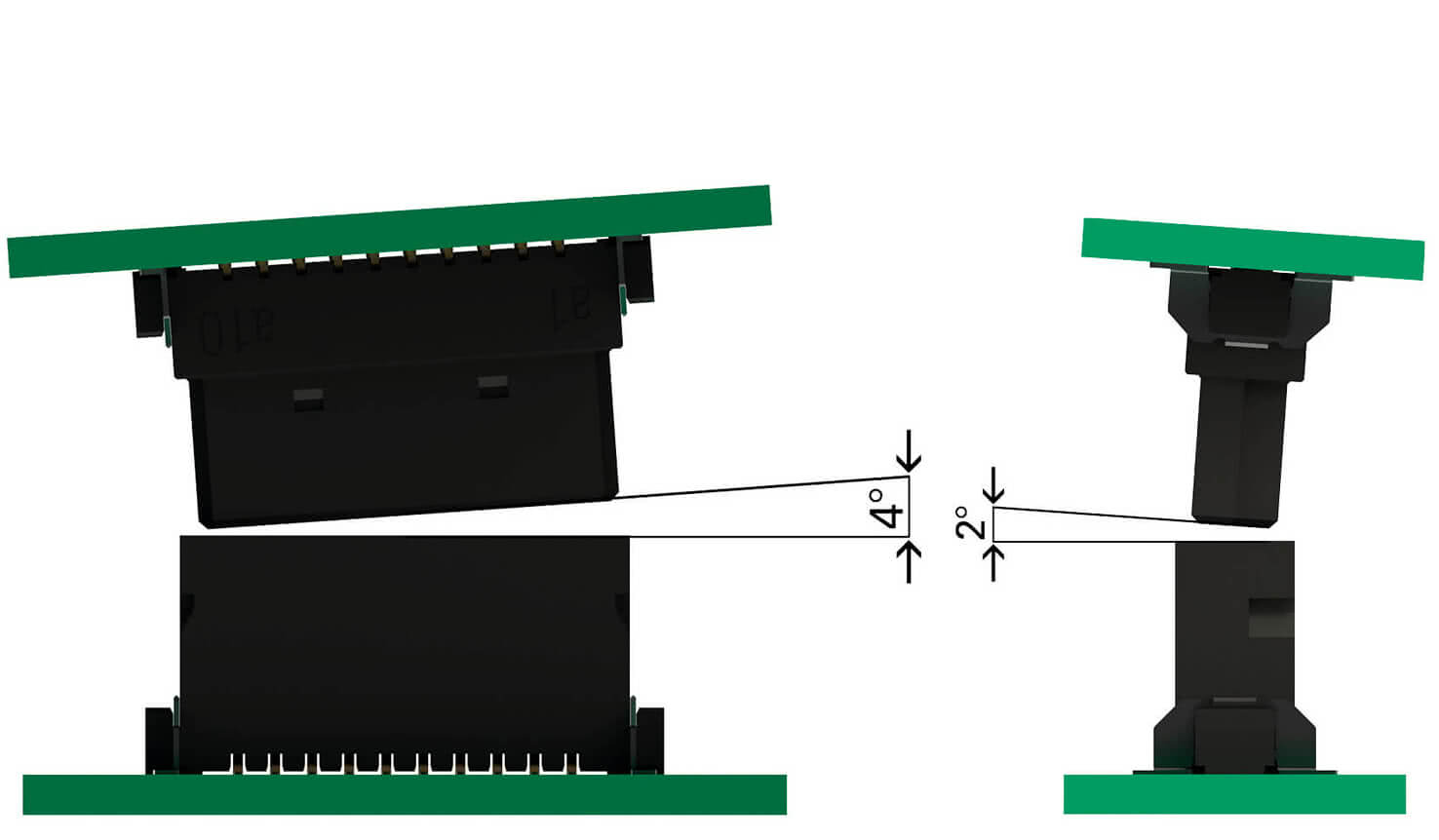

. Dopuštene tolerancije
kutnog pomaka. Prilikom spajanja One27 konektor za tiskanu pločicu-ova, ženski konektor se može umetnuti u muški konektor pod kutom do 4° duž uzdužne osi i 2° duž poprečne osi.
One27 SMT konektor za tiskanu pločicu-ovi s 1,27 mm raster
raster Naši SMT One27 –konektor za tiskanu pločicu s razmakom kontakata od 1,27 mm sada to i čine, i još mnogo više: idealno su prilagođeni širokom rasponu mezzanine, board-to-board i board-to-cable primjena u SMT, a istovremeno su izuzetno robusni i jednostavni za obradu, a također su i provjerljivo kompatibilni s SMT konektorima s razmakom od 1,27 mm koji su već dostupni na tržištu. Uz izbor tri različita dizajna za oba ženski konektor i 27-pin konektora, kao i visoku gustoću kontakata ( efektivna duljina spajanja), moguće je realizirati gotovo svaki razmak između pločica od 8 do 20,00 mm i bilo koji raspored tiskane pločice (PCB). Osim toga, One27 IDCženski konektor nudimo ne samo pojedinačno, već i s prilagodljivim konfekcioniranje kabela. Zaista postoji nešto za svaku potrebu! Jamčimo optimalnu obradivost SMT –konektor za tiskanu pločicu – zahvaljujući toleranciji koplanarnosti od samo 0,1 mm i impresivnoj područje samocentriranja od ± 0,7 mm ili ± 4° uzdužno i ± 2° poprečno. Zašto ne biste sami isprobali One27konektor i odmah naručili svoj besplatni uzorak!
Dominik Dotzer, voditelj proizvoda, ept GmbH
ČPP: Pitanja i odgovori o One27 SMT konektorima za tiskane pločice
Kako se mogu obraditi konektor SMT priključci za tiskane pločice One27?
Sustav konektora One27 obrađuje se tehnikom površinskog montažnog sklapanja (SMT) i stoga se lemuje izravno na tiskane pločice. konektor se obično isporučuju u pakiranju tape and reel (traka i kolut), što omogućuje potpuno automatiziranu obradu putem pick-and-place tehnologije. pozicionirni zatik na donjoj strani One27 konektora jamče precizno pozicioniranje na tiskanoj pločici. ept također jamči koplanarnost kontakata od najviše 0,1 mm kako bi se osigurala pouzdana lemljenja tijekom obrade.
Na koje načine tiskane pločice mogu biti međusobno povezane pomoću One27 SMT konektora?
Različiti dizajni One27obitelj konektora s omogućuju spajanje tiskanih pločica u paralelnim, horizontalnim ili okutnim konfiguracijama, kao i spajanje traka-kablova na tiskanu pločicu.
Koje razmake pinova na tiskanim pločicama mogu podržati One27 konektori?
Kod One27 konektora za tiskane pločice može se postići minimalni razmak ( razmak između pločica ) od 8,00 mm i maksimalni razmak ( razmak između pločica ) od 20,00 mm. To je, s jedne strane, moguće zahvaljujući velikom rasponu prekomjernog umetanja od 1,5 mm. Time se lamela i ženski konektor s mogu razdvojiti do 1,5 mm, a da se i dalje osigura optimalan i pouzdan kontakt. Nadalje, One27 profili niskog ( high-profile ), srednjeg ( ) i visokog ( ) profila mogu se kombinirati u devet različitih varijacija za stvaranje različitih razmaka između tiskanih pločica.
Zašto je kontakt između oštrice i opružnog konektora (ženski konektor) u konektorima One27 posebno pouzdan?

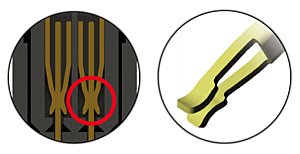

U slučaju One27 konektora, kontakt se uspostavlja pomoću opružnog kontakta s dvostrukim zubcem (ženski kontakt) koji obuhvaća kontaktni čep (kontaktni pin) kontaktne trake (muški konektor). To osigurava pouzdan kontakt s jedne strane kontaktnog čepa, čak i ako su konektori neporavnati. Nadalje, kontakt se uspostavlja preko glatke, valovite površine opružnog kontakta. To sprječava habanje kontaktne površine i stvaranje strugotina pri umetanju One27 konektora.
Jesu li One27 SMT konektor za tiskane pločice tvrtke ept kompatibilni s drugim konektorima na tržištu?
Sustav konektora One27 u potpunosti je kompatibilan s konektorima drugih proizvođača. Kompatibilnost One27 konektora potvrđena je u izvješćima o testiranju, koja možete zatražiti na sales@ept.de.
Za koje se primjene koriste One27 konektor za tiskanu pločicu?
SMT konektori One27 pogodni su za sve primjene u kojima tiskane pločice treba pouzdano spojiti uz zauzimanje minimalnog prostora. Zahvaljujući različitim orijentacijama, visinama i tehnologijama spajanja dostupnim za One27 konektor, zadržavate potpunu fleksibilnost u rasporedu tiskanih pločica koje se spajaju, kao i u vrsti spoja. Bilo da su složene paralelno na različitim udaljenostima, raspoređene vodoravno jedna uz drugu, pod pravim kutom ili putem plosnati kabel – način na koji spajate tiskane pločice u potpunosti ovisi o vama.
Koje vrste struje mogu se prenositi pomoću konektora One27?
konektor One27 s 50 pinova može prenositi do 1,4 A pri okolini temperaturi od 20 °C. Za točne pojedinosti zatražite naše izvješća o ispitivanju na sales@ept.de.
Koji stupanj neusklađenosti One27 konektor za tiskanu pločicu toleriraju tijekom spajanja?
One27 konektor odlikuju se velikom tolerancijom pomaka. Na primjer, pri spajanju konektora s listićima i opružnih konektora (ženski konektor), dopušten je radijalni pomak od 0,7 mm i u uzdužnoj i u poprečnoj osi. Tolerancija kutnog pomaka iznosi 4° u uzdužnom i 2° u poprečnom smjeru.
Je li One27 IDC ženski konektor također dostupan bez plosnati kabel?
Da, ept također nudi IDC ženski konektor iz obitelji proizvoda One27 bez kabela. To vam omogućuje da sami izvedete konfekcioniranje kabela i odaberete duljinu kabela koja odgovara vašim zahtjevima. Molimo vas da u tom pogledu obratite pozornost na upute za obradu.
Međutim, ept također nudi prilagođenu konfekcioniranje kabela IDC ženski konektor iz obitelji One27, prilagođenu vašim potrebama.
Nudi li ept i One27 IDC ženski konektor prethodno sastavljen s kabelom?
Da, ept nudi One27 IDC ženski konektor u izvedbi 'IDC tehnika' (rezanje na željenu duljinu) s konfekcioniranje kabela. Možete slobodno odabrati orijentaciju konektor, njihov broj polova i duljinu kabela. Također imate izbor između tri različite vrste kabela.
Dostavljaju li se One27 SMT konektor također u pakiranju na traci i kolutu?
Da, One27 SMT konektor obično se isporučuju u pakiranju tape and reel, što omogućuje potpuno automatiziranu obradu putem pick-and-place tehnologije. Također nas možete upitati o drugim vrstama pakiranja. One27 IDC ženski konektor općenito se isporučuje u pakiranju ladica.
Jesu li One27 konektor za tiskanu pločicu UL-priznate komponente?
Da, One27 konektor tvrtke ept su komponente priznate od strane UL-a u SAD-u i Kanadi.
Jesu li ept PCB konektor usklađeni s RoHS direktivom?
RoHS (Restriction of the use of certain Hazardous Substances) je direktiva koja ograničava upotrebu određenih opasnih tvari u električnoj i elektroničkoj opremi.
Potvrđujemo da One27 konektor tvrtke ept su u skladu s direktivom RoHS 2011/65/EU, sukladno RoHS certifikatu. Dodatne informacije možete pronaći pod RoHS & REACH.
