Svake godine proizvodimo nekoliko milijardi visokopreciznih utisnutih kontakata za automobilsku industriju – koji se u potpunosti i isključivo proizvode unutar EU. Zahvaljujući svojim iznimno robusnim svojstvima, naši press-fit konektor idealni su za primjene visoke sigurnosti i svugdje gdje je potrebna maksimalna mehanička čvrstoća.
press-fit tehnologija: Kako radi
press-fit tehnologija
Kod tehnike 'press-fit tehnologija' električna se veza između 'konektor' priključka i tiskane pločice stvara utiskivanjem kontakta priključka u prolaznu rupu na pločici.

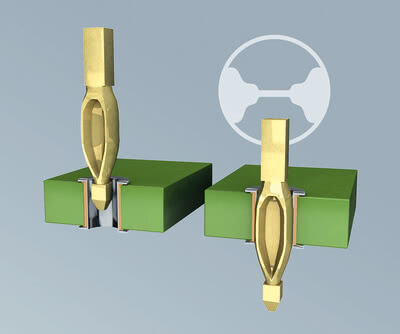

press-fit tehnologija temelji se na jednostavnom principu: poprečni presjek press-fit zona kontaktne igle ima veću dijagonalnu dimenziju od metalizirane rupe na tiskanoj pločici. Deformacija koja nastaje tijekom umetanja ublažava se fleksibilnom zonom na kontaktni pin. Stoga se navlaka tiskane pločice deformira samo u vrlo maloj mjeri. Tijekom procesa umetanja između kontakta i pozlaćene rupe na tiskanoj pločici formira se hladni zavar: zračno nepropusna, otporna na koroziju, niskog otpora i električno provodljiva mehanička veza. Ostaje pouzdan i stabilan čak i pod vrlo visokim mehaničkim i toplinskim opterećenjima, kao što su vibracije, savijanje i ekstremne temperaturne fluktuacije.
Preporučujemo nadzor procesa tijekom postupka press-fit montaže: nadzor sile i pomaka te nadzor kamerom omogućuju procjenu točke spajanja.
Osim provjerene tehnologije press-fit (press-fit tehnologija) pomoću našeg Tcom press® press-fit zona, ept također nudi i širok raspon drugih opcija spajanja (tehnika priključivanja). Bilo da se radi o lemljenje u provrtima, THR ili SMT – imamo pravo rješenje za svaku primjenu.
press-fit tehnologija: Jednostavno za upotrebu
Stazice – press-fit tehnologija

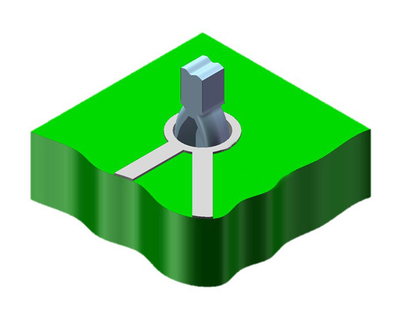

Pod uvjetom da se pridržavaju specifikacije, implementacija tehnologije "press-fit tehnologija" je jednostavna. Ključnu ulogu ovdje imaju četiri parametra: promjer bušenja (promjer bušenja), promjer metalizirane prolazne rupe, debljina bakrenog navlaka unutar prolazne rupe i površinatiskanepločice.
Ako se na tiskanu pločicu ugrađuju i SMD komponente i press-fit konektor, potrebno je slijediti određeni redoslijed: prvo se ugrađuju komponente sa lemnim terminalom. Nakon što su sve komponente zalemljene na tiskanu pločicu odgovarajućom metodom, mogu se ugraditi press-fit spojevi. Ovaj redoslijed je važan: obrnuti redoslijed procesa izložio bi press-fit spojeve visokom toplinskom stresu. To bi dovelo do naknadnog (nekontroliranog) lemljenja "press-fit zona", što znači da više ne bi bila zajamčena neoštećena, hermetička zona.
Nadalje, potrebno je poštovati ispravnu udaljenost od ruba tiskane pločice i od osjetljivih elektroničkih komponenti (npr. keramičkih komponenti), kao i priključke na tiskana vodila. Održavanje minimalne udaljenosti sprječava oštećenje materijala tiskane pločice ili elektroničkih komponenti silama koje djeluju iz "press-fit zona" i osigurava da se slojevi tiskane pločice ne unište.
press-fit tehnologija: Prednosti
najrobusnija i najpouzdanija tehnologija
spajanja; dugotrajna izdržljivost
; plinsko nepropusno spajanje
; velike sile
držanja; nema nedostataka pri lemljenju, ostataka fluksa ili slično
; nije potrebno
dodatno čišćenje; recikliranje moguće
jednostavnim izbacivanjem; učinkovit i isplativ proces
montaže; idealno za premazivanje tiskanih pločica ili zalijevanjeiranje cijelog sklopa
press-fit tehnologija: ept-ov asortiman za automobilsku industriju
Proizvodimo nekoliko milijardi kontakata godišnje ( isključivo unutar EU ) za različite sektore i primjene u automobilskoj industriji. Naše press-fit zone dostupne su u debljinama trake od 0,2 do 1,2 mm za promjere rupa od 0,56 do 2,0 mm ili potpuno prilagođene vašim zahtjevima.
Besplatna stručna publikacija o osnovama tehnologije 'press-fit tehnologija'
Tražite li dubinsko tehničko znanje o tehnologiji press-fit tehnologija? Za sveobuhvatne detalje o osnovama tehnologije press-fit tehnologija preuzmite ovdje naš besplatni stručni dokument.
