Zahtjevi za robusne priključke za tiskane pločice konektor
konektor za tiskane pločice moraju biti robusni, pouzdano prenositi signale i ne smiju otkazati. Robusni konektor za tiskane pločice moraju izdržati mehaničke, termičke i kemijske napore kao što su: • udar, • vibracija, • oscilacija, • plin, • vlaga, • visoke temperature, • prašina, bez otkazivanja. Robusni konektor za Leiterplatten (tiskane pločice) potrebni su osobito u zrakoplovnom sektoru, industrijskoj automatizaciji, automobilskoj industriji i medicinskoj tehnologiji (medicinska tehnologija). Naši konektor za tiskanu pločicui za Leiterplatten dizajnirani su tako da izdrže te napore
primjenom različitih metoda. Naš odjel za razvoj kontinuirano optimizira naše konektore za Leiterplatten i osigurava njihovu stalnu zaštitu od dodatnih utjecaja okoliša. Dosljedno visoku kvalitetu osiguravamo nizom postupaka ispitivanja.

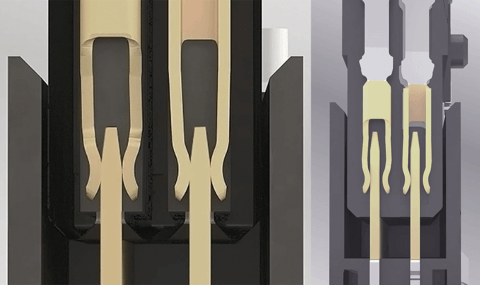

One27 dvostrana opružna kontakta (ženski kontakt) bez (lijevo) i s udarnim kontaktom (desno)
Naši robusni konektori za tiskane pločice imaju dvostranu ženski konektor, što čini konektore pločica-na-pločicu suvišnima i osigurava pouzdan kontakt. Zahvaljujući drugoj oprugici, prijenos signala uvijek je zajamčen putem jedne kontaktne točke, čak i kada je konektor za tiskanu pločicu izložen velikim udarnim opterećenjima. To osigurava optimalan dizajn uređaja.
Za usporedbu: Tradicionalni dvodijelni konektori za tiskane pločice (konektor za tiskanu pločicu) imaju samo muški kontakt i ženski kontakt. U slučaju snažnog udarca to može uzrokovati odvajanje muški konektor od ženski konektor, čime se prekida prijenos signala.
Kontaktni sustav: rodno neutralan kontaktni sustav na tiskanoj pločici konektor

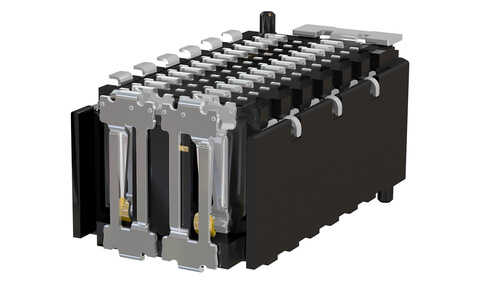

Zero8 rodno neutralni kontaktni sustav
konektor za tiskanu pločicu s 'rodno neutralnim' kontaktnim sustavom znatno su robusniji. Karakteristična značajka ovog kontaktnog sustava jest da polovice konektora, Plug i Socket, imaju identične kontaktne geometrije. Svaki je pin stoga kontaktiran od strane dvaju opruga; Plug i Socket međusobno su zaključani i ne mogu se odvojiti jedno od drugog. To osigurava maksimalnu redundantnost i čini naše board-to-board konektor iznimno robusnima i pouzdanima u pogledu kontakta (slika 5).
Kontaktni sustav: jednodijelni konektor za tiskane pločice
Jednodijelni fleksibilni spojnik konektor
Jednodijelni konektor za tiskanu pločicu i još su robusniji od rodno neutralnog kontaktnog sustava koji se koristi u konektorima board-to-board.
konektor Jednodijelni kontakti za tiskane pločice eliminiraju tradicionalni dvodijelni princip kontakta koji se sastoji od muški konektor i ženski konektor. Nemaju ranjivu kontaktnu površinu i stoga su izuzetno otporni na udarce, vibracije, vlagu, prašinu i atmosferske uvjete.
Jednodijelni konektor za povezivanje ploča također su prikladni za zalijevanje i druge procese osmišljene za zaštitu komponenti konektora tiskanih pločica. U kombinaciji s press-fit tehnologija, robusni, jednodijelni konektor za tiskane pločice pružaju najsigurniju mehaničku i električnu vezu između dviju tiskanih pločica.
Prikladan dizajn kontakata za robusne priključnice na tiskanim pločama konektor

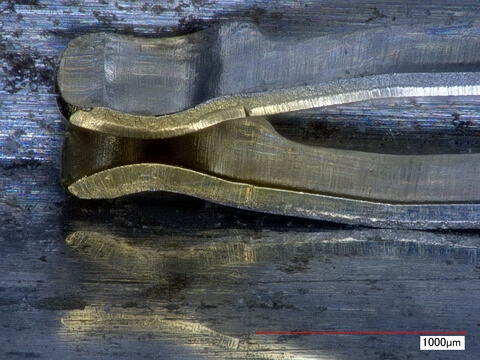

One27 proljetni tulipan nakon procesa punch-savijanja
Naši robusni konektori za tiskane pločice (konektor) uspostavljaju kontakt s opružnom trakom – ženski konektor savijenom pod kutom od 90°.
Prednost: Konektor za tiskanu pločicu (konektor za tiskanu pločicu) uspostavlja kontakt s glatkom, valjanom površinom, a ne s neravnom i oštrom donjom stranom probušene trake koja nastaje tijekom procesa probijanja. To sprječava pojačano trošenje površine i smanjuje kontaktni otpor (kontaktni otpor).
Osim opružne trake (ženski konektor), i reznu traku (muški konektor) u konektoru za tiskane pločice (konektor za tiskanu pločicu) treba precizno izrezati i obraditi kako bi se osiguralo da neispravne geometrije ne prekidaju kontakt u slučaju udarca, vibracije ili oscilacije.
Pogodni izolacijsko tijelo za robusne konektor za tiskane ploče

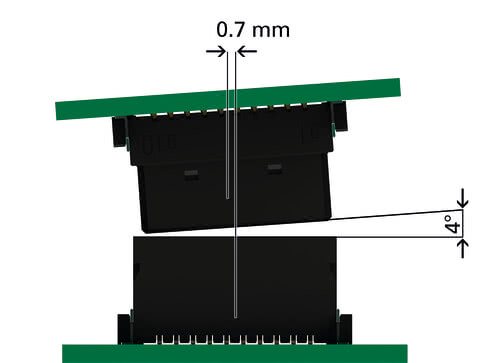

konektor Zero8 omogućuje radijalni pomak od ±0,7 mm i kutni pomak od 4
izolacijsko tijelo naših robusnih konektor za tiskane pločice dizajniran je tako da su osjetljivi kontakti unutar konektora savršeno zaštićeni od udaraca, vibracija i oscilacija. Sužene površine za umetanje na 'izolacijsko tijelo' (izolacijsko tijelo) konektora za povezivanje ploča kompenziraju bilo kakvo neusklađivanje tiskanih pločica tijekom spajanja i omogućuju spajanje polovica konektora bez oštećenja u slučaju središnjeg ili kutnog neusklađivanja.
Raspon tolerancija za robusne priključnice za tiskane pločice konektor
kompenzacija tolerancija Zero8-a u svim smjerovima
Raspon tolerancija je još jedan čimbenik koji utječe na čvrstoću konektora za tiskane pločice. Ako konektor za tiskane pločice ( konektor za tiskanu pločicu ) ne može kompenzirati male tolerancije, mehanički mikropokreti poput udaraca, vibracija i oscilacija dugoročno će dovesti do habanja ili oštećenja konektora. Ako robusni konektor za tiskane pločice konektor ima funkciju " plutajući", može kompenzirati do ±0,4 mm čak i tijekom rada. Ta funkcija postaje sve važnija, osobito kada je tiskanu pločicu opremljeno s nekoliko različitih konektora.
Minimalna korozija i habanje na površini robusnih PCB konektora u zahtjevnim uvjetima

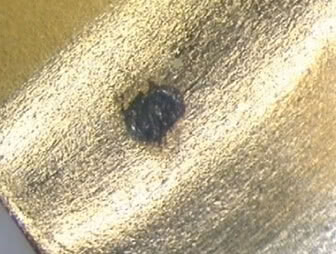

Abrazija i korozija kontaktne površine (kontaktna površina)
Slično kao i kod Leiterplattenklemmen, konektor s bakrenim pinovima mogu se lako oksidirati kada su izloženi samo kisiku i zračnoj vlagi. Naša obrada površine sprječava oksidaciju pinova konektor nanošenjem zaštitnog sloja. Robusni konektor za tiskanu pločicu tvrtke ept smanjuju habanje površine na minimum. To rezultira manjim korozijom, manjim oksidacijom i dugim vijekom trajanja uz mnogo ciklusi utikanja.
Kako to postižemo unatoč mikro-pokretima uzrokovanim udarom, vibracijom, oscilacijom, plinom, vlagom i prašinom?
Visokokvalitetna i izdržljiva prevlaka kontakta naših robusnih konektor za tiskane pločice
Glatka površina muški konektor i ženski konektor.
Rezultat je niska kontaktna otpornost (kontaktni otpor) i, posljedično, izvrsna prijenosnost signala s robusnih konektora za tiskane pločice u zahtjevnim okruženjima. Na taj način sprječavamo loše električne veze i degradaciju signala.
Među ostalima, koristimo sljedeće kontaktne prevlake:
Zlato ostaje iznimno popularna kontaktna površina (kontaktna površina) za robusne konektore za tiskane pločice (konektor za tiskanu pločicu), unatoč rastućim cijenama, zbog svoje otpornosti na koroziju i izvrsne provodljivosti.
Legura nikla i fosfora s premazom od flash pozlata nudi cjenovno stabilnu alternativnu površinu. Kada se kombiniraju u vrlo specifičnim omjerima, ova dva materijala pokazuju pozitivna svojstva povezana sa zlatom: visoku otpornost na koroziju, nisku stopu habanja i savršenu provodljivost.
Plin, vlaga, visoke temperature, vlažnost i prašina – robusni konektori za tiskane pločice (konektor za tiskanu pločicu) bez kvara kontakta
konektor za tiskane pločice koji koriste press-fit tehnologija

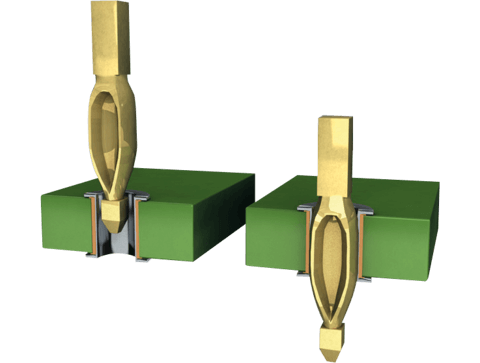

Proces prešanja
konektor za tiskanu pločicuKorištenjem tehnologije press-fit tehnologija postižemo maksimalne sile držanja između ' konektor ' i tiskane pločice uz minimalnu 'xml'. Robustni ' ' za tiskane pločice na press-fit tehnologija imaju desetostruko poboljšanje u ' stopa kvarova ' (FIT stopa) u usporedbi s automatski lemljenim ' konektor ' za tiskane pločice. Koriste se, na primjer, u sustavima zračnih jastuka, modulima ABS i ESP, jer prijenos signala u tim primjenama ni pod kojim okolnostima ne smije zakazati.
Kako? press-fit tehnologija stvara maksimalne sile držanja između konektor i tiskane pločice uz minimalnu sila utiskivanja. Tijekom procesa umetanja, press-fit pin s dijagonalom većom od promjera rupe pritišće se u metalizirani provrt na tiskanoj pločici. U press-fit zona konektor je opremljen fleksibilnim pinom kako se tiskane pločice ne bi deformirale pod utjecajem fizičkih sila tijekom procesa pritiskanja. Time se stvara hladno zavarivanje između kontaktni pin i metalizirane rupe na tiskanoj pločici: zračno nepropusna, otporna na koroziju, niskog otpora i električno provodljiva mehanička veza koja je također pogodna za zalijevanje. Također je specificirana u normi DIN EN 60352-5 i održava pouzdan kontakt čak i pod vrlo visokim mehaničkim i toplinskim opterećenjima, kao što su vibracije, savijanje, vlaga, prašina i temperaturne fluktuacije, a može izdržati i opterećenja ubrzanjem uzrokovana udarom do 200 G. G-sile definiraju sile koje djeluju na ljudsko tijelo, predmet ili vozilo kao rezultat promjena u veličini i/ili smjeru brzine. Radi usporedbe: pri ponovnom ulasku u Zemljinu atmosferu svemirska kapsula podliježe G-sili od oko 7 G.
konektor za tiskane pločice u SMT (Surface-Mount Technology)

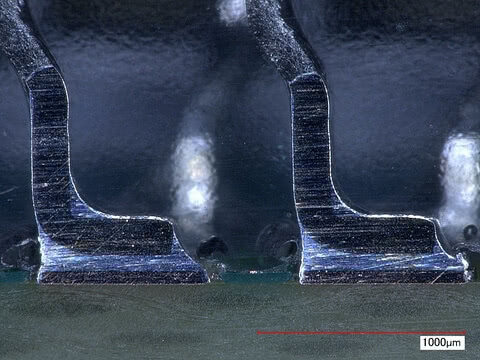

Formiranje meniskusa oko SMT izvod One27
Druga opcija za stabilnu i pouzdanu vezu između konektora i tiskanih pločica je tehnologija površinskog montažiranja (SMT). Često se koriste u industrijskim primjenama i u industriji 4.0, osobito kada se tiskane pločice moraju popuniti s obje strane ili kada se ne može održati minimalni razmak od komponenti u smjeru sile. Naši posebno robusni konektori za tiskane pločice u SMT-u su u skladu s normom IPC Class 3 za upotrebu u elektronici visokih performansi. U ovoj klasi prijenos signala nikada ne smije zakazati i mora biti sposoban prenositi veće struje. Prema standardu IPC-A-610, robusna veza između konektora i tiskane pločice mora održavati ispravan omjer lemnih SMT izvod, lemna površina i pasta za lemljenje.
Kako funkcionira SMT: Pomoću pasta za lemljenje, konektor se lemee na definirana područja za spajanje na tiskanoj pločici, na lemne površine. U reflow peć, kalaj se otapa i zatim se ostavlja da se stvrdne. Optimalna lemljeni spoj (SMT) prepoznaje se po ujednačenom obliku meniskusa. Kontakt mora biti potpuno okružen meniskus lema kako bi se postigle najbolje sile prianjanja na tiskanu pločicu.

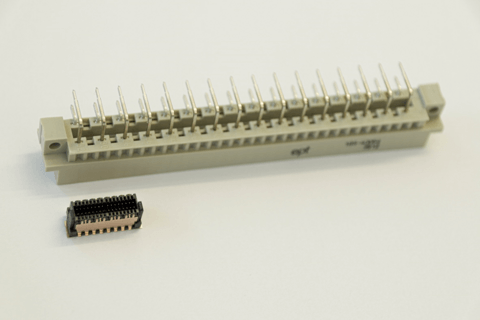

Mali, kompaktni, a ipak robusni minijaturni konektor za tiskane pločice
Opsežno znanje, stečeno redovitom optimizacijom i razvojem, omogućuje nam proizvodnju sve manjih i robusnijih PCB konektora. Kao rezultat toga, naši konektori za povezivanje ploča postaju sve izdržljiviji i s višim performansama, čak i unutar sve manjeg prostora za ugradnju. Mali, robusni minijaturni priključci za tiskane pločice (konektor za tiskanu pločicu) tvrtke ept jamče brzu, jednostavnu i pouzdanu prijenos signala unatoč teškim uvjetima okoline kao što su udar, vibracija, oscilacija, visoke temperature i prašina, istovremeno osiguravajući da je press-fit tehnologija zaštićen od vlage.
Korištenjem SMT-a (SMT) ili tehnologije površinskog montažiranja, naši mali, kompaktni međupločni priključci (konektor) osiguravaju nisku stopu kvarova i maksimalne sile zadržavanja. Unatoč svojoj minijaturnoj veličini, ovi mali, ali robusni PCB konektor dizajnirani su tako da, na primjer, zaobljeni rubovi za umetanje na Isolierkörperu štite kontakte u slučaju radijalni pomak i kutni pomak. Tijekom ugradnje, zaobljeni rubovi za umetanje pružaju potporu koja omogućuje besprijekorno spajanje konektora s listićima i ženski konektor. To se postiže geometrijom kontakata i izolacijsko tijelo.
Mehaničko i električno ispitivanje konektora za tiskane pločice
Postoji širok raspon postupaka ispitivanja za međukartične konektor, koji se mogu razlikovati ovisno o industrijskom okruženju. Naši robusni konektor za tiskane pločice podliježu sljedećim ispitivanjima:
Testiranje opterećenja za robusne priključnice (konektor)
Kod stresnog testa za robusne konektore (konektor), ispituju se naponska čvrstoća (podnosivi napon) i prijelazni otpor (kontaktni otpor), na primjer, nakon 500 ciklusa umetanja i izvlačenja (ciklusi utikanja) prije i nakon stresnog testa.
Klima-testiranje za robusne konektor
Tijekom klimatskog testiranja robusnih konektor, test procjenjuje ima li izloženost temperaturama kao što su -55 °C nekoliko sati, a zatim 125 °C, negativan učinak na kontaktni otpor konektor za tiskanu pločicu-a. To osigurava temperaturno otporan konektor za tiskanu pločicu konektor za tiskanu pločicu.
Test temperaturnog šoka za robusne priključnice (konektor)
Test temperaturnog šoka za robusne konektore provjerava može li, na primjer, konektor ploča-ploča izdržati 100 ciklusa brzih, ekstremnih promjena temperature (promjena temperature) — svaki u trajanju od 30 minuta — izlaganjem konektora (konektor za tiskanu pločicu) naizmjeničnoj toplini i hladnoći.
ciklusi utikanja Test i test na korozivne plinove za robusne konektor
Test " ciklusi utikanja " i test na korozivne plinove za robusne konektor koriste se za provjeru ispravnog funkcioniranja radijalni pomak i kutni pomak, kao i raspona tolerancija, u praksi pri uparenom konektoru. Kombinacija ispitivanja ciklusa uparivanja i ispitivanje korozije miješanim plinovima osigurava da performanse konektora tiskane pločice nisu narušene u pogledu kontaktni otpor i podnosivi napon te da je tijekom konektor za tiskanu pločicu zajamčena optimalna zaštita od korozivnih plinova.
