Velox visokobrzinska stražnja ploča

Velox® je modularni konektorski sustav za primjene na visokobrzinskim backplane pločama. Posebno je razvijen za tržišta s visokim zahtjevima za performanse.
Asortiman proizvoda Velox® ispunjava stroge zahtjeve VITA46 sustava. Dostupna su četiri različita tipa, od kojih svaki nudi mogućnost prilagođene konfiguracije. To programerima pruža veću fleksibilnost pri projektiranju rasporeda tiskanih pločica.
Zlatna prevlaka debljine 1,27 µm također osigurava dug vijek trajanja sustava.

Značajke

10 Gbit/s
Robustan dizajn
Testirano u skladu s VITA46
Dug vijek trajanja 200 ciklusa spajanja "
Heavy Gold" pozlaćivanje
Interni kontakti
Modularni sustav priključaka
Prilagođena konfiguracija kontakata

Primjene

Vojni
zrakoplovni
sustavi za primjene pod visokim opterećenjem
Telekomunikacije / prijenos podataka

Velox: Pregled

Ključne činjenice na prvi pogled Primjene Velox proizvodi Značajke Specifikacija VITA46 Perspektiva programera Odjeljak s čestim pitanjima

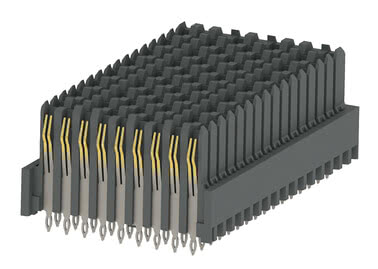

16-lijevo

Velox 16-lijevo Artikal br. 308-52100-41

Površina zone za pritisno uklapanje: SnPb, Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 16-lijevo Artikal br. 308-52100-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Velox 16-lijevo Artikal br. 308-52100-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 16-lijevo Artikal br. 308-52100-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Sjedište

Brzi centar Artikal br. 308-50100-41

Površina zone za pritisno uklapanje: SnPb, Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50100-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Brzi centar Artikal br. 308-50100-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50100-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Brzi centar Artikal br. 308-50101-41

Površina zone za pritisno uklapanje: SnPb, Prilagođeno (135 kontakata), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50101-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sto trideset pet
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Brzi centar Artikal br. 308-50101-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Prilagođeno (135 kontakata), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50101-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sto trideset pet
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Brzi centar Artikal br. 308-50102-41

Površina zone za pritisno uklapanje: SnPb, Prilagođeno (71 pin), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50102-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sedamdeset i jedan
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Brzi centar Artikal br. 308-50102-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Prilagođeno (71 pin), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50102-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sedamdeset i jedan
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Brzi centar Artikal br. 308-50103-41

Površina zone za pritisno uklapanje: SnPb, Prilagođeno (80 kontakata), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50103-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	osamdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Brzi centar Artikal br. 308-50103-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Prilagođeno (80 kontakata), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Brzi centar Artikal br. 308-50103-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	osamdeset
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

16-desno

Velox 16-desno Artikal br. 308-51100-41

Površina zone za pritisno uklapanje: SnPb, Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 16-desno Artikal br. 308-51100-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Velox 16-desno Artikal br. 308-51100-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Potpuno opremljen (144 pinova), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 16-desno Artikal br. 308-51100-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	144
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

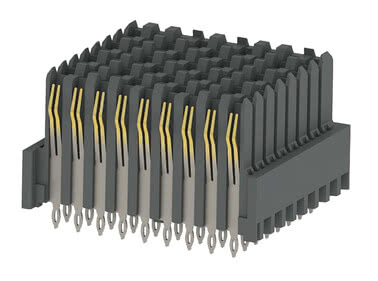

8-lijevo

Velox 8-lijevo Artikal br. 308-52200-41

Površina zone za pritisno uklapanje: SnPb, Potpuno opremljeno (72 čavlića), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 8-lijevo Artikal br. 308-52200-41 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sedamdeset i dva
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, SnPb na zoni za pritisno lemljenje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314

Velox 8-lijevo Artikal br. 308-52200-42

Površina zone za pritisno ugradnju: Sn (u skladu s RoHS-om), Potpuno opremljeno (72 čavlića), Tehnologija spajanja: Press-fit, Mreža 1,8 mm, Brzina prijenosa podataka: 10 Gbit/s

okomito

Tehnologija pritisnog priključka

Velika brzina

Izdržljiv

Pogledajte dodatne detalje o proizvodu

Velox 8-lijevo Artikal br. 308-52200-42 - Tehničke specifikacije

Osnove

Specifikacija	ŽIVOT 46
Broj kontakata	sedamdeset i dva
Tehnologija povezivanja	Tehnologija pritisnog priključka
Dužina kabela	1,62 mm
Radna temperatura	-55 °C do +105 °C

Materijal

tijelo za izolaciju	LCP, UL 94 V-0
CTI vrijednost Međunarodna elektrotehnička komisija 60112	sto sedamdeset pet
Kontaktni podaci	Fosforni bronč
Kontaktno premazivanje	1.27 µm Au preko Ni na kontaktnoj površini, Sn na zoni za pritisno spajanje

Mehanički

Dimenzija mreže	1,8 mm
Kontaktna sila po kontaktu	maksimalno 0,75 N
Trakcija po kontaktu	min. 0,15 N
vijek trajanja	200 ciklusa umetanja

Električni

radna struja	1.0 A (<30°C)
Radni napon	50 V vršna izmjenična ili istosmjerna struja
Otpor naprijed	najviše 80 mΩ
Slobodni prostor i razmak pri polizanju	≥ 0,7 mm
Otpor izolacije	min. 1000 MΩ
Testni napon	500 V (AC/DC)
Prijenos podataka	10 Gbps

Odobrenja / Usklađenost

UL datoteka	E130314
Okoliš	U skladu s RoHS direktivom

Različit broj polova? Različite visine hrpe? Alternativni kontaktni premazi? Varijante sa specijalnim konfiguracijama? Kontakti u povlačenju?

Zatražite prilagođene konektore

Ne možete pronaći ono što tražite? Zatražite prilagođeni konektor odmah!

Username:

Hvala vam puno! Pregledat ćemo vaše zahtjeve i javiti vam se.

Ako imate bilo kakvih pitanja, slobodno nas kontaktirajte putem e-pošte ili telefona.

Nije pronađen odgovarajući proizvod – upitajte za ovaj proizvod sada:

Polja označena zvjezdicom su obavezna.

Tvrtka *

Pozdrav

Prvo ime *

Ime *

Ulica *

Poštanski broj *

Lokacija *

Država *

E-pošta *

Telefon *

Zahtjevi za proizvod *

Našu politiku privatnosti možete pogledati ovdje.

Značajke

Velox® konektori imaju robusnu konstrukciju, uključujući pozlaćivanje debljine 1,27 μm (50 mikroinča). Kontakti su udubljeni, što pruža dodatnu zaštitu. Sve ove značajke doprinose vrlo dugom vijeku trajanja od najmanje 200 ciklusa spajanja. Velox® je stoga osobito pogodan za primjene na backplane pločama visokih brzina s propusnošću podataka od 10 Gbit/s. Visoka izdržljivost konektora već je dokazana testovima provedenima u skladu sa standardom VITA-46.

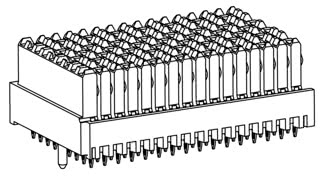

Velox2 — Velox 16-lijevo
Pregled detalja

Specifikacija VITA46

Specifikacije Vita46, također poznate kao VPX, opisuju novi brzi sustav konektora. Između ostalog, podržava Gigabit Ethernet, PCI Express, Serial RapidIO i InfiniBand. Podržani su Eurocard form-faktori 6U i 3U, poznati iz VMEbusa, kako bi se osigurala maksimalna kompatibilnost. To također omogućuje hibridne sustave. Standard VITA 46 razvila je organizacija VITA prvenstveno za računalne sustave koji moraju izdržati velika opterećenja, kao što je slučaj u vojnim primjenama.

Četiri različita dizajna mogu se međusobno kombinirati na modularan način. Velox® konektori su vrlo fleksibilni zbog promjenjivog broja kontakata. Ova se značajka dodatno naglašava mogućnošću pojedinačne konfiguracije varijanti.

Perspektiva programera

Sustav konektora Velox® razvila je tvrtka ept posebno za sustave VITA-46, poznate i kao VPX. Asortiman Velox® obuhvaća četiri različite vrste konektora koje se mogu međusobno povezati na modularan način. Nadalje, kupci sami mogu odabrati broj kontakata. Mogu naručiti potpuno popunjene konektore sa 72 ili 144 kontakta ili prilagođenu konfiguraciju kontakata. To programerima pruža veliku fleksibilnost pri projektiranju tiskanih pločica. Sustav je razvijen posebno za primjene s visokim zahtjevima za performanse. Zahvaljujući pozlatnom premazu i kontaktima smještenima unutar izolacijskog tijela, iznimno je izdržljiv.

ČPP: Pitanja i odgovori o Veloxu

Za koje brzine prijenosa podataka su pogodni Velox® konektori? Jesu li Velox® konektori tvrtke ept kompatibilni s drugim konektorima na tržištu? Može li ept osigurati prilagođene kontaktne sklopove za Velox® konektore?

Za koje brzine prijenosa podataka su pogodni Velox® konektori?

Velox® konektori omogućuju brzine prijenosa podataka do 10 Gbit/s.

Jesu li Velox® konektori tvrtke ept kompatibilni s drugim konektorima na tržištu?

ept jamči da su Velox® konektori u potpunosti međusobno kompatibilni sa svim VITA-46 sustavima koji su trenutno dostupni na tržištu.

Može li ept osigurati prilagođene kontaktne sklopove za Velox® konektore?

Sva četiri različita tipa Velox® konektora dostupna su s prilagođenim konfiguracijama.
