Konektor Zero8 odabran za novu specifikaciju PICMG®
Postoji velika potražnja za modularnim industrijskim računalima, a kako potvrđuju analize tržišta, ona će se dodatno povećati. Iz tog razloga radna skupina PICMG®-a, poznata kao ModBlox7, dogovorila je novi međuvendorski standard za povezivanje modula koji se prvenstveno koriste u autobusnoj i željezničkoj tehnologiji.
Ciljevi ModBlox7
ModBlox7 definira osnovnu specifikaciju modularnog kućišta računala, koje obuhvaća različite funkcionalne module poput procesora, napajanja i ulazno-izlaznih sučelja. Ovaj novi, neovisni o proizvođaču standard omogućuje korisnicima implementaciju širokog raspona kombinacija uređaja u modularnom dizajnu koristeći interoperabilne funkcionalne jedinice. PICMG® je također nastojao smanjiti troškove i promicati održivost.
Opseg nove specifikacije

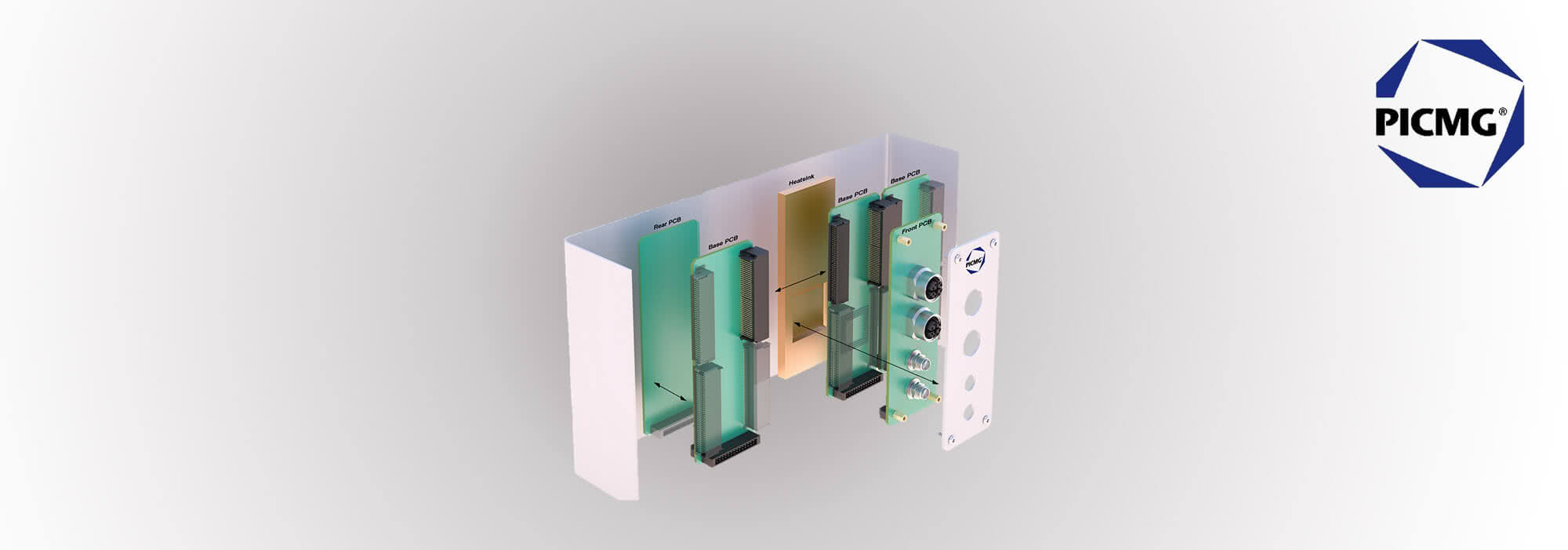

Nova specifikacija PICMG® obuhvaća mehanički dizajn, modularne funkcionalne jedinice i električne priključke s unaprijed definiranim pinoutom. Box PC stoga se sastoji od šasije, jednog ili dva napajanja i jednog ili dva procesora, od kojih svaki ima do četiri PCI Express i do osam USB priključaka. Ovisno o složenosti jedinice, svaki modul može sadržavati do tri složene tiskane pločice. Dimenzije box PC-a definirane su u smislu visine i dubine. Međutim, prednja širina varira ovisno o broju jedinica. One, zauzvrat, mogu se sastojati od jednog ili više takozvanih utora od 1,4 inča. Tako se dvanaest utora može rasporediti u nizu do maksimalne širine od 16,8 inča.
Zahtjevi za konektor
Pri razvoju standarda za konfiguraciju modularnih uređaja, posebna se pažnja mora posvetiti električnoj i mehaničkoj vezi pojedinih modula putem konektora. U skladu s radnim uvjetima kućišnih računala, to bi trebao biti SMT konektor sposoban za velike brzine prijenosa, koji se odlikuje ne samo iznimnom čvrstoćom tijekom instalacije, već i velikim tolerancijama tijekom rada i izvanrednom otpornošću na nepovoljne uvjete okoliša. Budući da je u nekim primjenama potrebno osigurati sigurnost rada kroz redundanciju pomoću dodatnog konektora, mora biti moguće istovremeno koristiti više konektora na tiskanoj pločici. To zahtijeva visok stupanj kompenzacije pomaka pri spajanju, kao i tolerancije tijekom rada.
Zero8: konektor po izboru
Odbor ModBlox7 pronašao je kod proizvođača konektora ept konektor prikladan za širok raspon zahtjeva u Zero8. SMT konektor, s razmakom od 0,8 mm, dio je velike obitelji proizvoda koja obuhvaća različite formate, visine i broj pinova, kao i opcionalno EMC oklopljenje. Za specifikaciju ModBlox7 koristi se kutna verzija s 80 pinova, čime se omogućuju horizontalne veze tiskanih pločica između susjednih jedinica. Kako bi se osigurala redundantnost za pouzdan rad, specifikacija također dopušta istovremenu upotrebu dva Zero8 priključka. To je omogućeno kompenzacijom pomaka od 0,7 mm tijekom instalacije i radnim tolerancijama od 0,4 mm. U suprotnom, moduli bi mogli biti oštećeni tijekom spajanja.
Dodatna prednost konektora Zero8 je mogućnost istovremene transmisije velikih struja i visokobrzinskih signala. Iako to na prvi pogled može zvučati kao proturječnost, potpuno je izvedivo zahvaljujući dizajnu konektora u kombinaciji s odgovarajućom konfiguracijom pinova, čime se štedi prostor i troškovi.

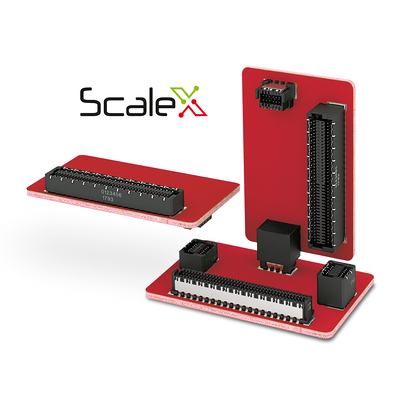

Zahvaljujući svojoj rodno neutralnoj tehnologiji povezivanja ScaleX, koja se odlikuje međusobno uklopljenim muškim i ženskim kontaktima, Zero8 također nudi iznimnu pouzdanost kontakta, čime se jamči pouzdana prijenosnost signala čak i pri vibracijama i udarima.
Dodatne informacije o proizvodu možete pronaći ovdje:
Zero8 »
Dodatna prednost konektora Zero8 je mogućnost istovremene transmisije velikih struja i visokobrzinskih signala. Iako to na prvi pogled može zvučati kao proturječnost, potpuno je izvedivo zahvaljujući dizajnu konektora u kombinaciji s odgovarajućom konfiguracijom pinova, čime se štedi prostor i troškovi.
Zahvaljujući svojoj rodno neutralnoj tehnologiji povezivanja ScaleX, koja se odlikuje međusobno uklopljenim muškim i ženskim kontaktima, Zero8 također nudi iznimnu pouzdanost kontakta, čime se jamči pouzdana prijenosnost signala čak i pri vibracijama i udarima.
Dodatne informacije o proizvodu možete pronaći ovdje:
Zero8 »
Zero8 je također dostupan za PCB priključke unutar pojedinačnih jedinica.
Portfelj Zero8 također nudi prilagođeno rješenje za međukatne spojeve do tri tiskane ploče u CPU-u, pod istim uvjetima ugradnje. Korištenje više priključaka iz skalabilne obitelji proizvoda nudi dodatnu ključnu prednost: to znači da priključci ne moraju biti iznova i iznova redizajnirani i odobreni – čime se korisniku štede povezani troškovi.
Interoperabilnost u kombinaciji s redukcijom troškova i održivosti. Nova specifikacija obećava značajan napredak za box PC-ove. Zero8 omogućuje sigurno povezivanje pojedinačnih modula. Očekuje se da će specifikacija konačno biti usvojena u prvom tromjesečju.
