s maksimalnom skalabilnošću!
Otkrijte 5 supermoći asortimana proizvoda Zero8
Iskoristite sada maksimalnu učinkovitost, pouzdan kontakt, zaštitu signala, brzinu i robusnost.
Obitelji proizvoda Zero8 tvrtke ept posebno je razvijena za zahtjevne industrijske primjene i nudi maksimalnu skalabilnost: možete prilagoditi formate, visinu hrpe (visina slaganja) i broj pinova svojim specifičnim zahtjevima. Utori (Socket) i priključci (Plug) dostupni su u niskoprofilnim (low-profile), srednjo-profilnim (mid-profile) i visokoprofilnim (high-profile) varijantama, u ravnim i kutnim izvedbama. Plug je također dostupan u x-high-profile verziji, što znači da Zero8 konektor, zahvaljujući svojim različitim visinama, može primiti razmak između tiskanih pločica (PCB) od 6 do 21 mm. Također možete odrediti promjenjiv broj pinova u rasponu od 12 do 80.
Ali to nije sve. Također imate izbor kada je riječ o oklapanjeu. Obje strane konektora s oklapanjeom ili bez njega? Ili čak samo jedna strana s oklapanjeom? Odluka je na vama – svi Zero8 konektori u svakom su slučaju međusobno kompatibilni i mogu se slobodno kombinirati, bez obzira na to imaju li oklapanje ili ne.
Ali to nije sve. Također imate izbor kada je riječ o oklapanjeu. Obje strane konektora s oklapanjeom ili bez njega? Ili čak samo jedna strana s oklapanjeom? Odluka je na vama – svi Zero8 konektori u svakom su slučaju međusobno kompatibilni i mogu se slobodno kombinirati, bez obzira na to imaju li oklapanje ili ne.
Robusna, dvostrana tehnologija povezivanja ScaleX podnosi teške uvjete industrijskih primjena i osigurava pouzdan kontakt pod mehaničkim opterećenjem poput udaraca i vibracija. Također kompenzira tolerancije na strani uređaja u svim smjerovima kada su konektori spojeni. Zahvaljujući EMC (oklapanje), signali u industrijskim okruženjima savršeno su zaštićeni od vanjskih utjecaja, a svojstva materijala jamče brzinu prijenosa podataka (brzina prijenosa podataka) do 16 Gbit/s. Nadalje, ept je otišao korak dalje jer je geometrija konektora dizajnirana tako da kontakti ne mogu biti oštećeni, čak ni u slučaju nepravilne uporabe.
Supermoć: UČINKOVITOST
Ušteda prostora zahvaljujući raster od 0,8 mm
Svi Zero8 konektor imaju razmak kontakata od 0,8 mm u štedljivom raster kako bi zauzeli što je moguće manje prostora na tiskanoj pločici. Unatoč malom razmaku, kontakti se spajaju jedni s drugima na glatkoj površini, a ne na hrapavoj štancani rub. To osigurava znatno veću otpornost kontakata na habanje, npr. tijekom mikro-pokreta.
Promjenjiv broj kontakata od 12 do 80
Zero8 je dostupan s 12, 20, 32, 52 ili 80 kontakata za maksimalnu fleksibilnost u vašoj primjeni. konektor je dvo-redni; na primjer, 12-pinski konektor ima 6 kontakata u svakom redu. Po potrebi mogu se proizvesti i varijante sa specifičnim brojem kontakbroj polova, na primjer za postizanje većih razmaka slobodnog prostora i provlačenja.
Dostupno u oklopljenim i neoklopljenim verzijama
Imate i izbor kada je riječ o oklapanje! Obje strane konektora s oklapanje ili bez nje? Ili čak samo jedna strana s oklapanje? Odluka je na vama – svi Zero8 konektori su u svakom slučaju međusobno kompatibilni i mogu se slobodno kombinirati, bez obzira imaju li oklapanje ili ne. U oklopljenim verzijama lemljeni terminali kontakata nalaze se ispod konektora, dok su u neoklopljenim verzijama smješteni sa strane kako bi se omogućila AOI inspekcija tijekom proizvodnog procesa.

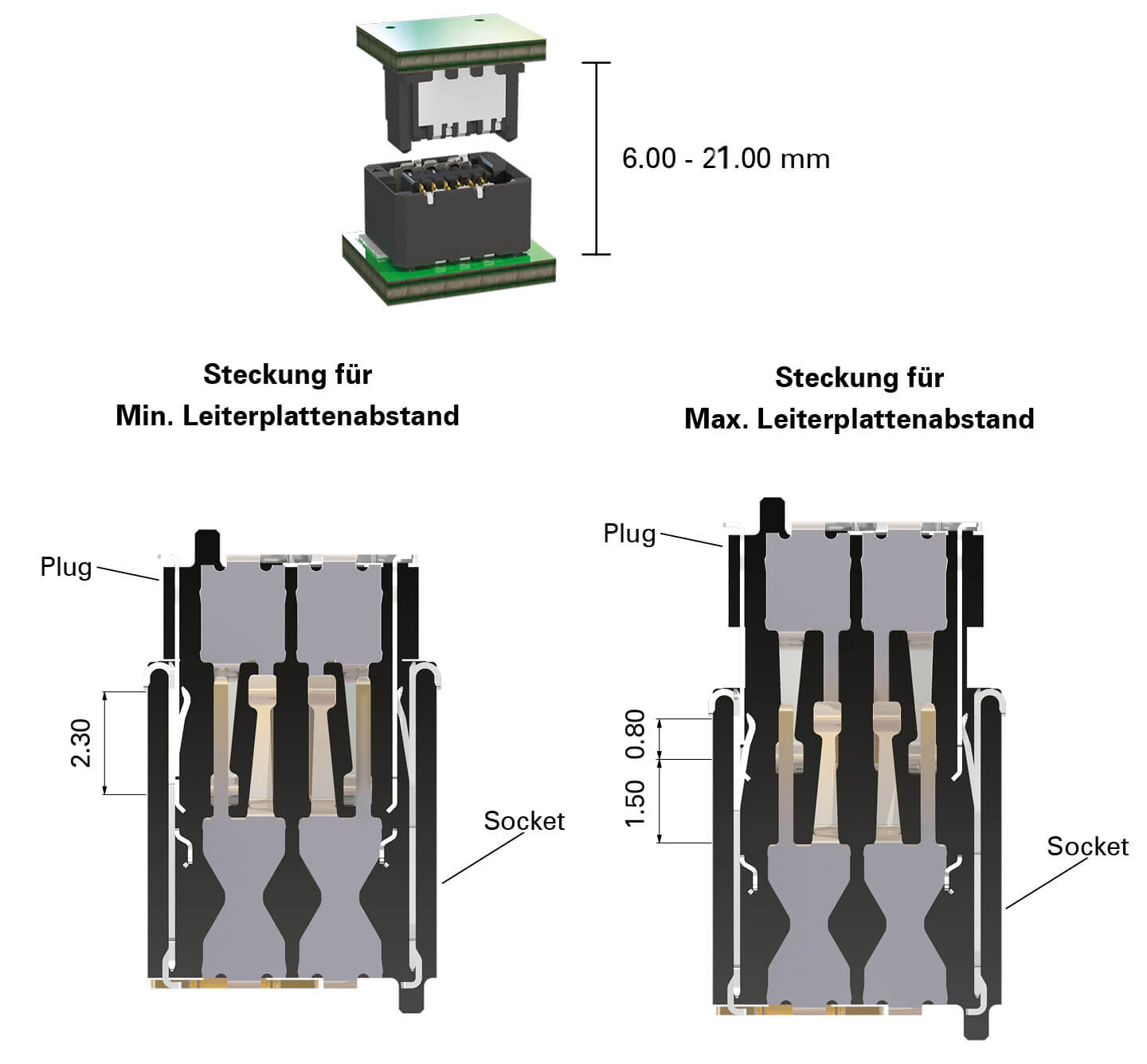

Visina hrpe od 6 do 21 mm
Uz standardne profile 'niski', 'srednji' i 'visoki', razmak između tiskanih pločica može se postići u bilo kojoj dimenziji između 6 i 21 mm. Umetanjem konektora sve do zaustavnika postiže se minimalni mogući razmak pločica (razmak između pločica). Utikač (Plug) i utičnica (Socket) mogu se varijabilno umetnuti u rasponu od 1,5 mm kako bi se postigao maksimalni mogući razmak pločica (razmak između pločica). Preostalih 0,8 mm jamči sigurnu vezu (efektivna duljina spajanja).
Kosi dizajni za primjene u rasponu od 90° do 180°
Košuti tip, u kombinaciji s ravnim tip, omogućuje poravnanje tiskanih pločica pod kutom od 90°, npr. za stražnja ploča s kćerinskim pločicama. Kombinacija dva kosa dizajna omogućuje postavljanje dviju tiskanih pločica jedna uz drugu pod kutom od 180°. Sve je to dostupno u obliku oklopljen ili neoklopljen i u varijantama s brojem pinova od 12, 20, 32, 52 ili 80 kontakata za maksimalnu fleksibilnost u vašoj primjeni.
Razvijajte svoja rješenja s maksimalnom učinkovitošću. Svojim značajkama Zero8 osigurava da brže ostvarite svoje ciljeve, istovremeno koristeći golemu raznolikost opcija. Dostupni su čak i kosi dizajni za primjene od 90° i 180°.
Besplatna stručna studija o brzim i EMC vezama »
Zatražite besplatnu kutiju uzoraka »
Dodatne informacije možete pronaći ovdje.
Besplatna stručna studija o brzim i EMC vezama »
Zatražite besplatnu kutiju uzoraka »
Dodatne informacije možete pronaći ovdje.
Supermoć: SIGURAN KONTAKT
Inovativni ScaleX kontaktni sustav
ScaleX – ovaj brend označava robusnu kontaktnu tehnologiju u sustavu konektora s promjenjivom skalabilnošću. Razvijen je posebno kako bi se kombinirala visoka mehanička robusnost s izvanrednim visokofrekventnim svojstvima. Ta je kombinacija jedinstvena u svijetu konektora za tiskane pločice (konektor).
Dva kontaktna mjesta po pinu
Svaki par kontakata sastoji se od dva oštrica kontakta i dva opružna kontakta. Ta redundantnost ne samo da osigurava maksimalnu pouzdanost kontakta, osobito u zahtjevnim okruženjima poput onih sa šokovima i vibracijama, već pruža i iznimnu izdržljivost i pouzdanost u vašoj primjeni. Nadalje, svi su kontakti postavljeni na glatku stranu kontaktnih površina, a ne na hrapavu rubnu stranu izrezivanja (štancani rub), kao što je slučaj s mnogim drugim miniaturiziranim konektorima.
Otporan na udarce i vibracije
Redundancija na svim kontaktima, u kombinaciji s formiranjem kontakata isključivo na glatkim, valjanim površinama, rezultira iznimno visokom otpornošću na udarce i vibracije. Zero8 konektor podvrgnuti su temeljitom testiranju i kvalifikaciji u skladu sa standardom IEC 60512. Rado ćemo vam dostaviti naše detaljne izvještaje o testiranju.
Visoka 'efektivna duljina spajanja'
Svaki uparen par kontakata utikača i ležišta ima raspon prekomjernog umetanja od najmanje 0,8 mm; to jest, to odgovara udaljenosti od kontaktne točke do vrha kontakta – točke u kojoj se kontakt više ne bi uspostavio. Taj raspon prekomjernog umetanja od najmanje 0,8 mm osigurava odgovarajuće visoku razinu kompenzacije tolerancija (kompenzacija tolerancija) i time maksimalnu pouzdanost u svakoj primjeni. Kada se Plug u potpunosti umetne u Socket, raspon prekomjernog umetanja povećava se na do 2,3 mm po paru kontakata.
Ocijenjeno za najmanje 500 ciklusi utikanja
Kontakti konektora Zero8 dizajnirani su tako da osiguravaju pouzdan kontakt čak i nakon 500 ciklusi utikanja, čak i kada su izloženi temperaturnim ciklusima i korozivnim plinovima. Čak i ako kontakti nisu spojeni 500 puta, "ciklusi utikanja" (ciklusi spajanja) pružaju odgovarajući kriterij za procjenu u kojoj mjeri priključci ostaju funkcionalni nakon ponovljenih temperaturnih ciklusa ili vibracija ("konektor" ili "fretting corrosion").
Ovo će vam se također svidjeti – obitelj konektora Zero8 impresionira svojom inovativnom ScaleX tehnologijom. Robustan i dvostran, podnosi teške uvjete industrijskih primjena i osigurava pouzdane priključke. Čak i pod ekstremnim uvjetima okoline i mehaničkim opterećenjima poput udaraca i vibracija.
Besplatna stručna publikacija o robusnosti »
Zatražite besplatnu uzorkaonicu »
Dodatne informacije možete pronaći ovdje.
Besplatna stručna publikacija o robusnosti »
Zatražite besplatnu uzorkaonicu »
Dodatne informacije možete pronaći ovdje.
Supermoć: ZAŠTITA SIGNALA
Novo razvijeni koncept zaštite od elektromagnetskog zračenja (EMC)
Tijekom razvoja proizvoda Zero8 posvećena je pozornost osiguravanju dvostrane oklapanje. To jamči prijenos podataka bez smetnji, što je potrebno u mnogim primjenama, npr. za Industriju 4.0 ili Internet stvari (IoT). Korišteni materijal s elektromagnetska kompatibilnost posebno je pogodan za zahtjeve visoke elektromagnetske kompatibilnosti.
Optimalna disipacija interferencijskih struja
Zaslonske ploče dizajnirane su tako da pokrivaju veliko područje s malo prekida, osiguravajući najveći mogući zaštitni učinak. Nadalje, velik broj kontaktnih točaka između zaslonske ploče i tiskane pločice omogućuje optimalnu disipaciju smetnji. Na primjer, za 20-pinski konektor, jedan oklopna pločica ima ukupno 5 lemnih spojeva na tiskanu pločicu u duljini od 8 mm.
međuinduktivitet od najviše 10 pikohenrij
U detaljnim testovima koje je provela specijalizirana laboratorija, učinci jačine električnog i magnetskog polja prvo su simulirani, a zatim provjereni eksperimentalnim testiranjem. Postignuti rezultati su iznimno dobri i mogu se dostaviti na zahtjev. Jedan od ključnih rezultata mjerenja bio je da su Zero8 konektori postigli maksimalnu "međuinduktivitet" od 10 pH.
Alternativno, također dostupno bez oklapanje
Imate i izbor kada je riječ o oklapanje! Obje strane konektora s oklapanje ili bez nje? Ili čak samo jedna strana s oklapanje? Odluka je na vama – svi Zero8 konektori u svakom su slučaju međusobno kompatibilni i mogu se slobodno kombinirati, bez obzira imaju li oklapanje ili ne. U oklopljenim verzijama lemljeni terminali kontakata nalaze se ispod konektora, dok su u neoklopljenim verzijama smješteni sa strane kako bi se omogućila AOI inspekcija tijekom proizvodnog procesa.
Novo razvijeni, dvostrani koncept oklopa Zero8 konektor-a jamči ometan prijenos visokih brzina u industrijskim okruženjima. Upotrijebljeni materijal za zaklonište posebno je pogodan za komponente s visokim zahtjevima za elektromagnetskom kompatibilnošću (elektromagnetska kompatibilnost) i jamči maksimalnu međuinduktivitet od 10 pikohenrij za konektor.
Besplatna stručna publikacija o brzim i EMC »
Zatražite besplatnu probnu kutiju »
Dodatne informacije možete pronaći ovdje.
Besplatna stručna publikacija o brzim i EMC »
Zatražite besplatnu probnu kutiju »
Dodatne informacije možete pronaći ovdje.
Supermoć: BRZINA
Pogodno za PCIe 4.0 i Industrial Ethernet
Zero8 konektori ispunjavaju zahtjeve specifikacija PCI Express Gen. 4 i Industrial Ethernet, što je potrebno u mnogim primjenama, npr. za Industriju 4.0 ili IoT. Osim unesno gušenje (ublažavanje umetanja), Zero8 pokazuje izvrsne performanse u pogledu povratno gušenje (ublažavanje povratnog toka) i preslušavanje (preslušavanje).
Prijenos RF signala 16 Gbit/s +
konektor Zero8 idealno su pogodni za primjene s brzinom prijenosa podataka (brzina prijenosa podataka) do 16 Gbit/s. Zbog svojih izvrsnih karakteristika gubitka pri umetanju (unesno gušenje), Zero8 se može koristiti čak i za primjene do 25 Gbit/s. Ta izvanredna prikladnost kombinirana je s iznimno robusnim i otpornim kontaktnim sustavom dizajniranim za zahtjevna okruženja s udarima, vibracijama ili korozivnim plinovima. Ta je kombinacija jedinstvena.

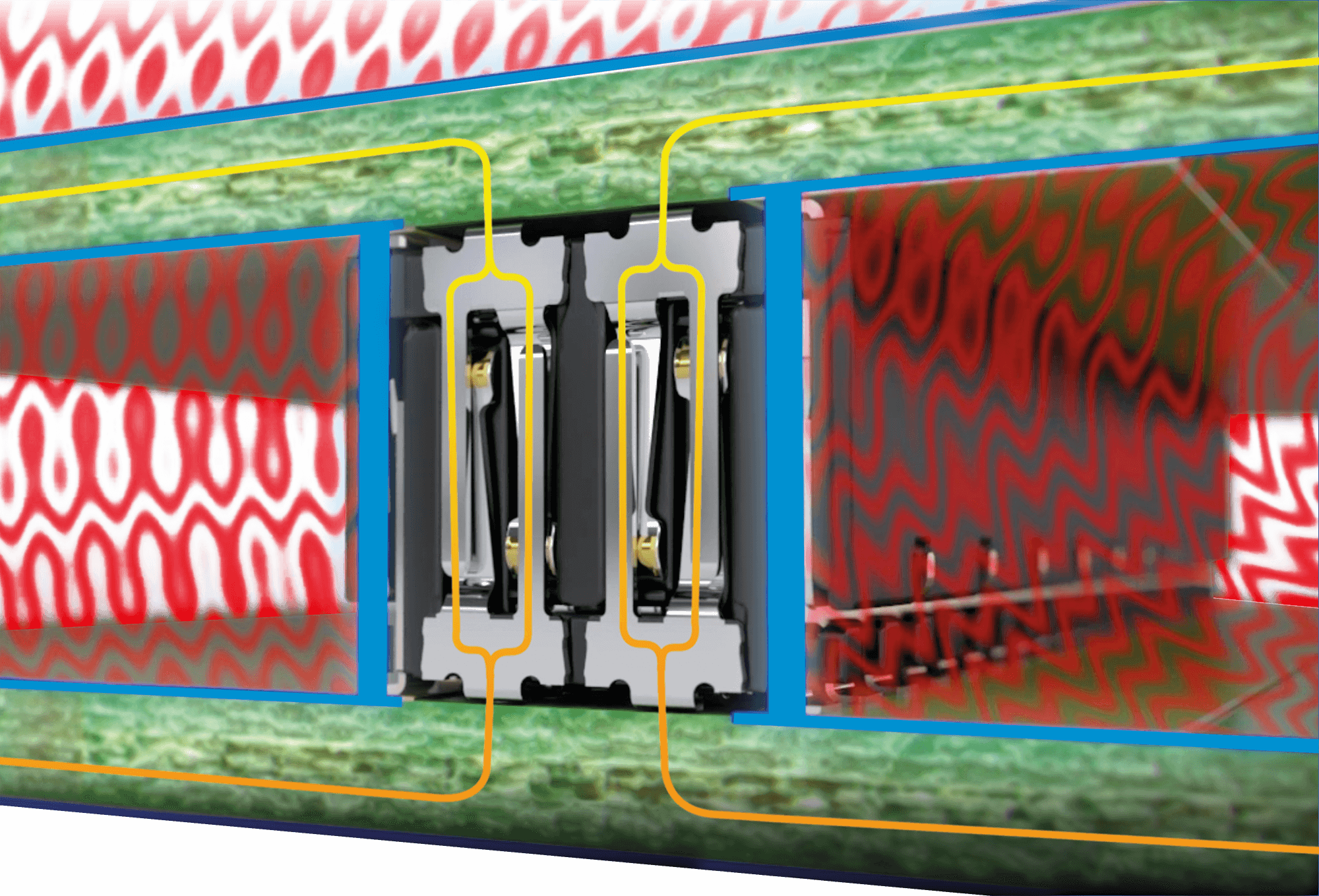

Dodatna zaštita signala kroz oklapanje
Koncept dvostrane zaštite jamči ometanju otpornu prijenos podataka velikom brzinom u industrijskim okruženjima. Pouzdano odvodi smetnje kroz više kontakata na obje tiskane pločice. Koncept zaštite štiti konektor od elektromagnetskih smetnji (kao odvodnik smetnji), a istovremeno štiti i susjedne komponente u slučaju da konektor djeluje kao izvor smetnji.
Dostupni SI modeli
Zero8 je prvo podvrgnut detaljnoj simulaciji radi procjene svojih RF karakteristika, a potom je testiran u laboratorijskim ispitivanjima. Sveobuhvatna izvješća o testiranju i SI modeli za upotrebu u vašoj aplikaciji su dostupni.
"HighSpeed" je čarobna formula obitelji proizvoda Zero8 tvrtke ept. Simulacije sustava konektora Zero8 pri brzini od 16 Gbit/s pokazuju izvrsnu integritet signala, što ga čini idealno prikladnim za PCIe 4.0 i Industrial Ethernet. Rado ćemo vam dostaviti S-parametar za simulacije vaše primjene.
Besplatna stručna studija o brzim vezama i elektromagnetskoj kompatibilnosti (EMC) »
Zatražite besplatnu probnu kutiju »
Dodatne informacije možete pronaći ovdje.
Besplatna stručna studija o brzim vezama i elektromagnetskoj kompatibilnosti (EMC) »
Zatražite besplatnu probnu kutiju »
Dodatne informacije možete pronaći ovdje.
Supermoć: IZDRŽLJIVOST
Zaštita za sve kontakte
Zero8 je dizajniran tako da kontakti ne budu oštećeni čak ni u slučaju nepravilnog rada. Kontakti su skriveni unutar izolacijskog tijela (izolacijsko tijelo) i time su optimalno zaštićeni od mogućih mehaničkih utjecaja, kao što je slučajni dodir. To osigurava najvišu moguću razinu sigurnosti za vašu primjenu.
zaštita od zakretanja pri priključivanju
polarizacija ugrađena u izolacijsko tijelo sprječava nepravilno spajanje zbog uvijanja konektor. To znači da se Plug i Socket mogu spojiti samo ako su poravnati u određenom smjeru. Osim toga, različiti vodiljni elementi u izolacijsko tijelo osiguravaju sigurno spajanje.
Mehaničko oslobađanje osigurano dvjema bravicama za daske
Dva zaključavanja za ploču ( konektor ) po -u zalemljena su na tiskanu pločicu i osiguravaju mehaničko rasterećenje naprezanja signalnih kontakata. To sprječava otkidanje signalnih kontakata s lemni spoj -a kada su Plug i Socket odvojeni jedan od drugog.

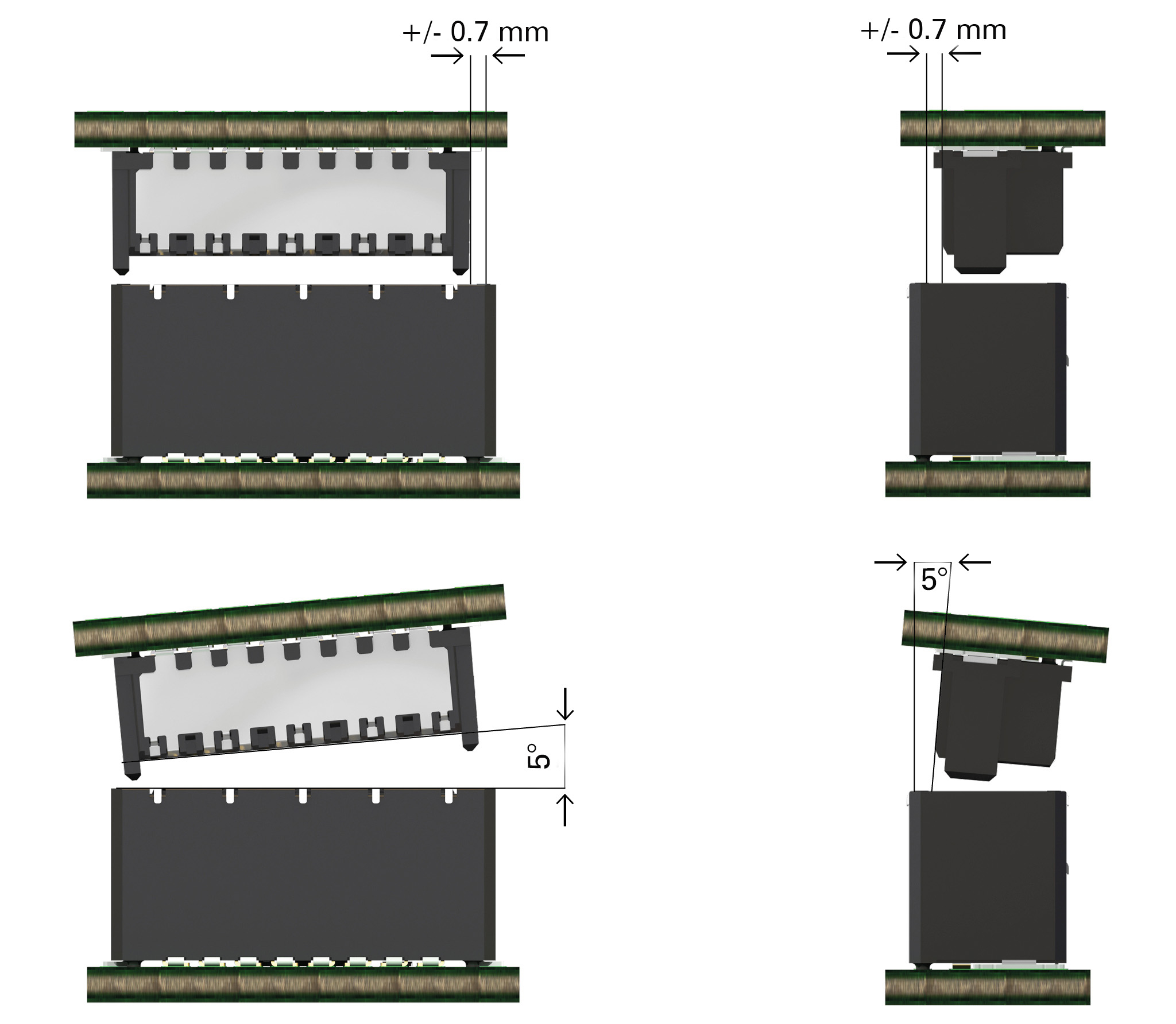

Kompenzacija za neporavnanje do 0,7 mm tijekom ugradnje
Suženi rubovi na periferiji izolacijskih tijela (izolacijsko tijelo) omogućuju konektoru (Plug) i utičnici (Socket) kompenzaciju pomaka do 0,7 mm tijekom procesa spajanja. Kontakti u obliku listića i opružni kontakti usmjeravaju se jedan prema drugom tijekom procesa spajanja na način da se uspostavlja siguran spoj i sprječava takozvano 'ponovno spajanje' (back-mating).
Visoka kompenzacija tolerancija tijekom rada
Kada su spojeni, Socket i Plug mogu podnijeti međusobno pomicanje do 0,4 mm. To omogućuje znatnu fleksibilnost u pogledu tolerancija u vašim primjenama. Također nudi mogućnost postavljanja više parova konektora na tiskanu pločicu bez ugrožavanja pouzdanosti kontakta.
Kada se sve ove vrhunske značajke nadopune iznimnom robusnošću, rezultat je Zero8 tvrtke ept. Bilo da se radi o pametnom mehanizmu protiv zaštita od zakretanja (anti-rotacijskoj zaštiti) tijekom spajanja ili kompenzaciji neusklađenosti do 0,7 mm tijekom instalacije, Zero8 ispunjava svoja obećanja.
