Promjene u automobilskoj tehnologiji: SDV u središtu pozornosti
Budućnost električnog sustava vozila u eri softverom definiranog vozila (SDV)
Tehnološki napredak, izazovi u dizajnu i rješenja za ugrađene sustave.
Automobilska industrija prolazi kroz duboke promjene: s pojavom vozila definiranog softverom (SDV), softver sve više dolazi u središte razvoja vozila. Za razliku od tradicionalnih arhitektura vozila, u kojima elektroničke upravljačke jedinice (ECU) rade na funkcijski specifičnoj osnovi i uglavnom su odvojene jedna od druge, SDV-ovi omogućuju centraliziranu, fleksibilnu i kontinuirano nadogradivu softversku platformu. Funkcije poput autonomne vožnje, bežičnih nadogradnji i personaliziranih korisničkih iskustava stoga nisu samo izvedive, već sve više postaju norma.
Međutim, ta transformacija postavlja visoke zahtjeve za arhitekturu vozila – osobito za električni sustav vozila, koji služi kao okosnica svih elektroničkih sustava. Prethodna struktura, temeljena na decentraliziranim ECU-ima, sve više doseže svoje granice.
Novi SDV koncepti i arhitekture električni sustav vozila zahtijevaju moćnija, skalabilnija i centraliziranija rješenja. Moraju biti sposobni obraditi sve veće količine podataka, istovremeno zadovoljavajući stroge zahtjeve za sigurnošću i obradom u stvarnom vremenu.

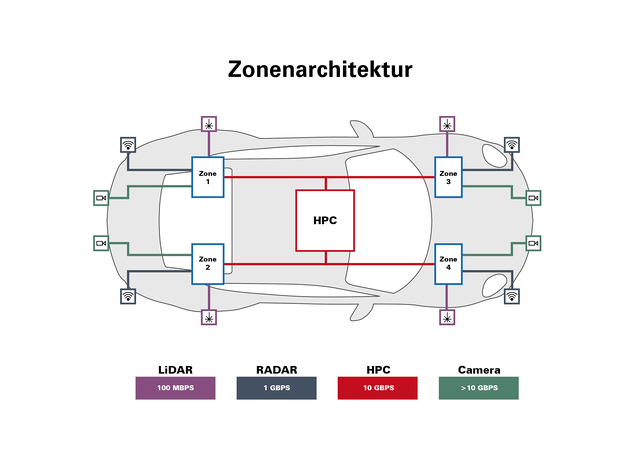

Prelazak na zonalne arhitekture, računala visokih performansi (HPC) i softverski kontrolirane komunikacijske protokole stoga ne označava samo tehnološki napredak, već i čini nužan temelj za buduću održivost modernih vozila.
Sljedeći odjeljak ispituje ključne zahtjeve za električni sustav vozila sljedeće generacije vozila u kontekstu SDV-a – i ističe zašto njegovo redizajniranje nadilazi puka tehnička poboljšanja: to je ključni pokretač inovacija i dugoročne konkurentnosti unutar automobilske industrije.
Automobilska industrija prolazi kroz duboke promjene: s pojavom vozila definiranog softverom (SDV), softver sve više dolazi u središte razvoja vozila. Za razliku od tradicionalnih arhitektura vozila, u kojima elektroničke upravljačke jedinice (ECU) rade na funkcijski specifičnoj osnovi i uglavnom su odvojene jedna od druge, SDV-ovi omogućuju centraliziranu, fleksibilnu i kontinuirano nadogradivu softversku platformu. Funkcije poput autonomne vožnje, bežičnih nadogradnji i personaliziranih korisničkih iskustava stoga nisu samo izvedive, već sve više postaju norma.
Međutim, ta transformacija postavlja visoke zahtjeve za arhitekturu vozila – osobito za električni sustav vozila, koji služi kao okosnica svih elektroničkih sustava. Prethodna struktura, temeljena na decentraliziranim ECU-ima, sve više doseže svoje granice.
Novi SDV koncepti i arhitekture električni sustav vozila zahtijevaju moćnija, skalabilnija i centraliziranija rješenja. Moraju biti sposobni obraditi sve veće količine podataka, istovremeno zadovoljavajući stroge zahtjeve za sigurnošću i obradom u stvarnom vremenu.
Prelazak na zonalne arhitekture, računala visokih performansi (HPC) i softverski kontrolirane komunikacijske protokole stoga ne označava samo tehnološki napredak, već i čini nužan temelj za buduću održivost modernih vozila.
Sljedeći odjeljak ispituje ključne zahtjeve za električni sustav vozila sljedeće generacije vozila u kontekstu SDV-a – i ističe zašto njegovo redizajniranje nadilazi puka tehnička poboljšanja: to je ključni pokretač inovacija i dugoročne konkurentnosti unutar automobilske industrije.
Računala visokih performansi (HPC) kao okosnica autonomne vožnje
Kako autonomna vožnja napreduje, složenost arhitekture vozila značajno se povećava – osobito u području električnog sustava vozila. Aspekti poput performansi, sigurnosti, pouzdanosti i fleksibilnosti sve su više u središtu izazova. Ogroman obujam podataka sa senzora i iz okoline, kao i zahtjev za neometanom obradom u stvarnom vremenu, zahtijevaju nova rješenja na razini sustava.
Ključna tehnologija u ovom kontekstu je upotreba računala visokih performansi (HPC) u vozilu. Te moćne platforme preuzimaju središnju zadaću obrade podataka u stvarnom vremenu – na primjer, iz sustava kamera, radara i LIDAR-a. Cilj je generirati precizan, redundantan i neprestano ažuriran model okoline vozila, koji služi kao osnova za autonomnu navigaciju i procese donošenja odluka.
Kvaliteta ovog modela okoline uvelike ovisi o inteligentnom spajanju različitih tehnologija senzora. Kombiniranjem njihovih prednosti i kompenziranjem pojedinačnih slabosti stvara se vrlo pouzdana reprezentacija stvarnosti – što je ključno za sigurno ponašanje autonomnih sustava u cestovnom prometu.
Bez HPC-a ovo tehnološko postignuće ne bi bilo izvedivo. Oni pružaju potrebnu računalnu snagu, traženi protok podataka i mogućnost duboke integracije sustava – čime se stvara neophodna osnova za sljedeću generaciju povezanih vozila koja se autonomno upravljaju.
Ključna tehnologija u ovom kontekstu je upotreba računala visokih performansi (HPC) u vozilu. Te moćne platforme preuzimaju središnju zadaću obrade podataka u stvarnom vremenu – na primjer, iz sustava kamera, radara i LIDAR-a. Cilj je generirati precizan, redundantan i neprestano ažuriran model okoline vozila, koji služi kao osnova za autonomnu navigaciju i procese donošenja odluka.
Kvaliteta ovog modela okoline uvelike ovisi o inteligentnom spajanju različitih tehnologija senzora. Kombiniranjem njihovih prednosti i kompenziranjem pojedinačnih slabosti stvara se vrlo pouzdana reprezentacija stvarnosti – što je ključno za sigurno ponašanje autonomnih sustava u cestovnom prometu.
Bez HPC-a ovo tehnološko postignuće ne bi bilo izvedivo. Oni pružaju potrebnu računalnu snagu, traženi protok podataka i mogućnost duboke integracije sustava – čime se stvara neophodna osnova za sljedeću generaciju povezanih vozila koja se autonomno upravljaju.
Povezivanja za ekstremne uvjete – stabilna, snažna, izdržljiva
Performanse računala visokih performansi izravno ovise o učinkovitosti temeljne komunikacijske infrastrukture. Brze veze s iznimno niskom latencijom i velikom propusnošću ključne su za pouzdanu interakciju između senzora, zonalnih kontrolera i središnjih procesorskih jedinica.
Međutim, ne radi se samo o električnim performansama: komponente također moraju izdržati teške uvjete rada u automobilskoj industriji. Mehanička čvrstoća, otpornost na vibracije, otpornost na temperaturu i dug vijek trajanja ključni su kriteriji – osobito u sustavima kritičnim za sigurnost.
Stoga su pouzdani, otporni na greške i izdržljivi kontaktni sustavi sastavni dio arhitekture vozila otporne na zastarijevanje. Tek kada su fizički sučelja jednako moćna i otporna kao i povezani računalni sustavi, može se cjelokupni potencijal funkcija vođenih podacima – kao što su autonomni manevri vožnje – sigurno i održivo ostvariti.
Međutim, ne radi se samo o električnim performansama: komponente također moraju izdržati teške uvjete rada u automobilskoj industriji. Mehanička čvrstoća, otpornost na vibracije, otpornost na temperaturu i dug vijek trajanja ključni su kriteriji – osobito u sustavima kritičnim za sigurnost.
Stoga su pouzdani, otporni na greške i izdržljivi kontaktni sustavi sastavni dio arhitekture vozila otporne na zastarijevanje. Tek kada su fizički sučelja jednako moćna i otporna kao i povezani računalni sustavi, može se cjelokupni potencijal funkcija vođenih podacima – kao što su autonomni manevri vožnje – sigurno i održivo ostvariti.
Hibridni, modularni konektor za zonalne arhitekture električnih sustava vozila – snažno partnerstvo između Rosenbergera i ept-a
Transformacija vozne E/E arhitektura prema zonalnim konceptima otvara nove mogućnosti za visoko automatiziranu proizvodnju vozila. U ovom okruženju usmjerenom prema budućnosti, Rosenberger i ept zajednički postavljaju nove standarde: zajednički razvijenim portfeljem hibridnih, modularnih konektora koji kombiniraju prijenos signala, podataka i napajanja, obje tvrtke rješavaju ključne izazove modernih voznih arhitektura.
Kombinacija principa modularnog dizajna i najsuvremenije tehnologije press-fit tehnologija (ubrzano prešanje) omogućuje kompaktnu integraciju različitih funkcionalnih jedinica uz optimalno iskorištavanje dostupnog prostora za ugradnju. To omogućuje stvaranje modularnih podsklopova koji su idealno prilagođeni procesima montaže uz pomoć robota. To smanjuje složenost rukovanja i značajno doprinosi povećanju učinkovitosti u cijelom opskrbnom lancu.
Fokus je na dosljednoj primjeni utvrđenih standarda i platformskih strategija. Kroz sinergijsku kombinaciju tehnologija, tvrtke Rosenberger i ept u stanju su pružiti visoko automatizirana, skalabilna i isplativa rješenja za konektore unutar pristupa zonalnog ožičenja.
Ključni ishod ove uske suradnje je portfelj HYMC® (Hybrid Modular Connector). U svom razvoju, Rosenberger je bio odgovoran za brze sučelje, a ept za T-Com "press-fit zona" – od definiranja zahtjeva do arhitekture i integracije sustava. Integrirana T-Com "press-fit zona"
tvrtke ept osigurava najvišu razinu pouzdanosti, čak i u primjenama kritičnim za sigurnost kao što su autonomna vožnja, ADAS, infotainment, povezane usluge, tehnologija zaslona i V2X komunikacija.
Kroz ovu suradnju, Rosenberger i ept šalju snažan signal: signal inovativne snage, sustavne integracije i industrijske skalabilnosti u službi automobilske budućnosti.
Kombinacija principa modularnog dizajna i najsuvremenije tehnologije press-fit tehnologija (ubrzano prešanje) omogućuje kompaktnu integraciju različitih funkcionalnih jedinica uz optimalno iskorištavanje dostupnog prostora za ugradnju. To omogućuje stvaranje modularnih podsklopova koji su idealno prilagođeni procesima montaže uz pomoć robota. To smanjuje složenost rukovanja i značajno doprinosi povećanju učinkovitosti u cijelom opskrbnom lancu.
Fokus je na dosljednoj primjeni utvrđenih standarda i platformskih strategija. Kroz sinergijsku kombinaciju tehnologija, tvrtke Rosenberger i ept u stanju su pružiti visoko automatizirana, skalabilna i isplativa rješenja za konektore unutar pristupa zonalnog ožičenja.
Ključni ishod ove uske suradnje je portfelj HYMC® (Hybrid Modular Connector). U svom razvoju, Rosenberger je bio odgovoran za brze sučelje, a ept za T-Com "press-fit zona" – od definiranja zahtjeva do arhitekture i integracije sustava. Integrirana T-Com "press-fit zona"
tvrtke ept osigurava najvišu razinu pouzdanosti, čak i u primjenama kritičnim za sigurnost kao što su autonomna vožnja, ADAS, infotainment, povezane usluge, tehnologija zaslona i V2X komunikacija.
Kroz ovu suradnju, Rosenberger i ept šalju snažan signal: signal inovativne snage, sustavne integracije i industrijske skalabilnosti u službi automobilske budućnosti.
ept-ova T-Com tehnologija 'press-fit zona' – dokazana tehnologija spajanja za maksimalnu pouzdanost

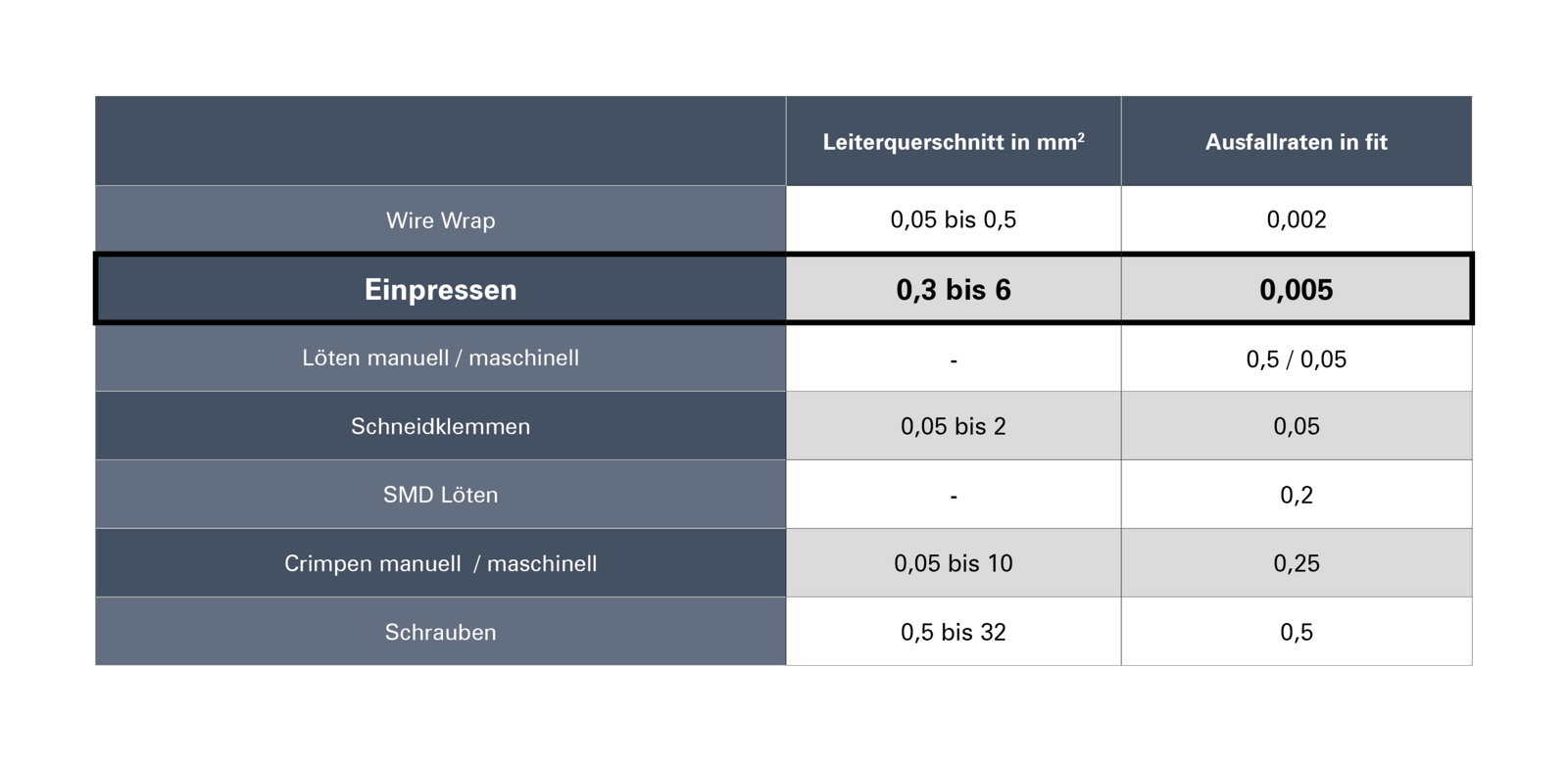

Za razliku od tradicionalne tehnologije lemljenja (izvedba za lemljenje), ept-ova tehnologija umetanja T-Com (press-fit tehnologija) nudi procesno pouzdanu, toplinski odvojenu vezu. Ova zaštićena tehnologija impresionira niskom stopom kvarova, obično ispod 1 FIT (Failure in Time) – što statistički odgovara jednom kvara na milijardu radnih sati.
S više od 120 milijardi u praksi dokazanih kontakata diljem svijeta, ept-ov T-Com "press-fit zona" gotovo svi globalni OEM-ovi smatraju priznatim industrijskim standardom. Njegov hermetički kontakt osigurava maksimalnu mehaničku otpornost i stoga je posebno pogodan za primjene kritične za sigurnost u područjima kao što su autonomna vožnja, ADAS, infotainment i V2X komunikacija.
Pregled tehnoloških prednosti:
- Visoke sile držanja: do 100 N po kontaktu izravno na tiskanoj pločici Nije
- potrebno lemljenje: nema slomljenih ili hladnih lemnih spojeva
- Izvanredna otpornost na vibracije i udarce: testirana do 200 g ubrzanja
Modularni sustav za maksimalnu fleksibilnost do 56 Gbit/s
Rosenbergerov modularni sustav kombinira vodeće tehnologije povezivanja na tržištu u skalabilnim dizajnerskim rješenjima – idealnim za složene zahtjeve arhitektura povezanih vozila. Omogućuje preciznu prilagodbu širokom rasponu primjena, od sustava ADAS i autonomne vožnje do infotainment i gateway primjena.
Koaksijalni visokofrekventni konektor
Za primjene poput sustava temeljenih na kamerama, na primjer.
HFM®: FAKRA-Mini do 20 GHz, 28 Gbit/s
RMC®: Mini-Coax do 9 GHz
FAKRA: Standardizirani RF sučelje do 6 GHz, 8 Gbit/s
HFM®: FAKRA-Mini do 20 GHz, 28 Gbit/s
RMC®: Mini-Coax do 9 GHz
FAKRA: Standardizirani RF sučelje do 6 GHz, 8 Gbit/s
Diferencijalni konektori podataka
Za komunikaciju temeljenu na Ethernetu, kao što je veza između upravljačkih jedinica (zonski kontroler zona i HPC).
H-MTD®: Oklopljeni parni kabel do 20 GHz, 56 Gbit/s
MTD®: Oklopljeni parni kabel do 1 GHz, 1 Gbit/s
RosenbergerHSD®: Visoka integritet signala do 6 GHz, 8 Gbit/s
H-MTD®: Oklopljeni parni kabel do 20 GHz, 56 Gbit/s
MTD®: Oklopljeni parni kabel do 1 GHz, 1 Gbit/s
RosenbergerHSD®: Visoka integritet signala do 6 GHz, 8 Gbit/s
Ugradnja dizajna za učinkovitost sustava i pouzdanost procesa
Ciljani dizajn ne samo da podržava učinkovito usmjeravanje tragova na tiskanim pločama, već omogućuje i automatiziranu montažu složenih snopova kabela. Rezultat: visoka gustoća integracije, smanjeni troškovi procesa i maksimalna sloboda dizajna, uz osiguranje pouzdane elektromagnetske kompatibilnosti (EMC).
Zaključak: Temelj buduće softverom definirane mobilnosti
Evolucija prema vozilu definiranom softverom (SDV) ne označava samo paradigmičku promjenu u razvoju automobila – ona zahtijeva potpuno preispitivanje arhitekture električnog sustava vozila (električni sustav vozila). U eri u kojoj se funkcije sve više definiraju softverom, kontroliraju se putem središnjih računala visokih performansi i podržavaju kontinuiranim tokovima podataka, električni sustav vozila postaje strateška okosnica budućih platformi vozila.
Zonalne arhitekture, platforme za računalstvo visokih performansi i pouzdane brze veze čine tehnološku osnovu za autonomne funkcije vožnje, povezane usluge i komunikaciju u stvarnom vremenu. Međutim, ova se transformacija može ostvariti samo s fizički robusnim, standardiziranim i modularnim sustavima konektora koji zadovoljavaju najviše standarde performansi, pouzdanosti i integracije.
Zajednički razvoj tvrtki Rosenberger i ept – posebice portfelj HYMC® koji uključuje provjerenu T-Com press-fit zona – pokazuje kako se tehnološke sinergije mogu iskoristiti za stvaranje ne samo pojedinačnih komponenti, već i cjelovitih sustavnih rješenja sposobnih zadovoljiti zahtjeve sljedeće generacije vozila.To jasno pokazuje da je električni sustav vozila mnogo više od puke tehničke infrastrukture. Ključni je pokretač inovacija, skalabilnosti i konkurentnosti u automobilskoj eri povezivosti, automatizacije i digitalizacije.
Zonalne arhitekture, platforme za računalstvo visokih performansi i pouzdane brze veze čine tehnološku osnovu za autonomne funkcije vožnje, povezane usluge i komunikaciju u stvarnom vremenu. Međutim, ova se transformacija može ostvariti samo s fizički robusnim, standardiziranim i modularnim sustavima konektora koji zadovoljavaju najviše standarde performansi, pouzdanosti i integracije.
Zajednički razvoj tvrtki Rosenberger i ept – posebice portfelj HYMC® koji uključuje provjerenu T-Com press-fit zona – pokazuje kako se tehnološke sinergije mogu iskoristiti za stvaranje ne samo pojedinačnih komponenti, već i cjelovitih sustavnih rješenja sposobnih zadovoljiti zahtjeve sljedeće generacije vozila.To jasno pokazuje da je električni sustav vozila mnogo više od puke tehničke infrastrukture. Ključni je pokretač inovacija, skalabilnosti i konkurentnosti u automobilskoj eri povezivosti, automatizacije i digitalizacije.
