Moderni električni sustavi u vozilima prolaze kroz transformaciju, osobito zbog zahtjeva e-mobilnosti, autonomne vožnje i 4K HD infotainmenta. board-to-board konektor, sa svojim specijaliziranim značajkama, igraju ključnu ulogu u upravljanju tom transformacijom, osiguravajući visoke brzine prijenosa podataka uz nisku latenciju.
Kao što je dobro poznato, vozilov električni sustav vozila je složena mreža električnih veza koja povezuje sve električne i elektroničke komponente. To uključuje upravljačke jedinice, senzore, aktuatore, sustave rasvjete, infotainment, kao i konektor.

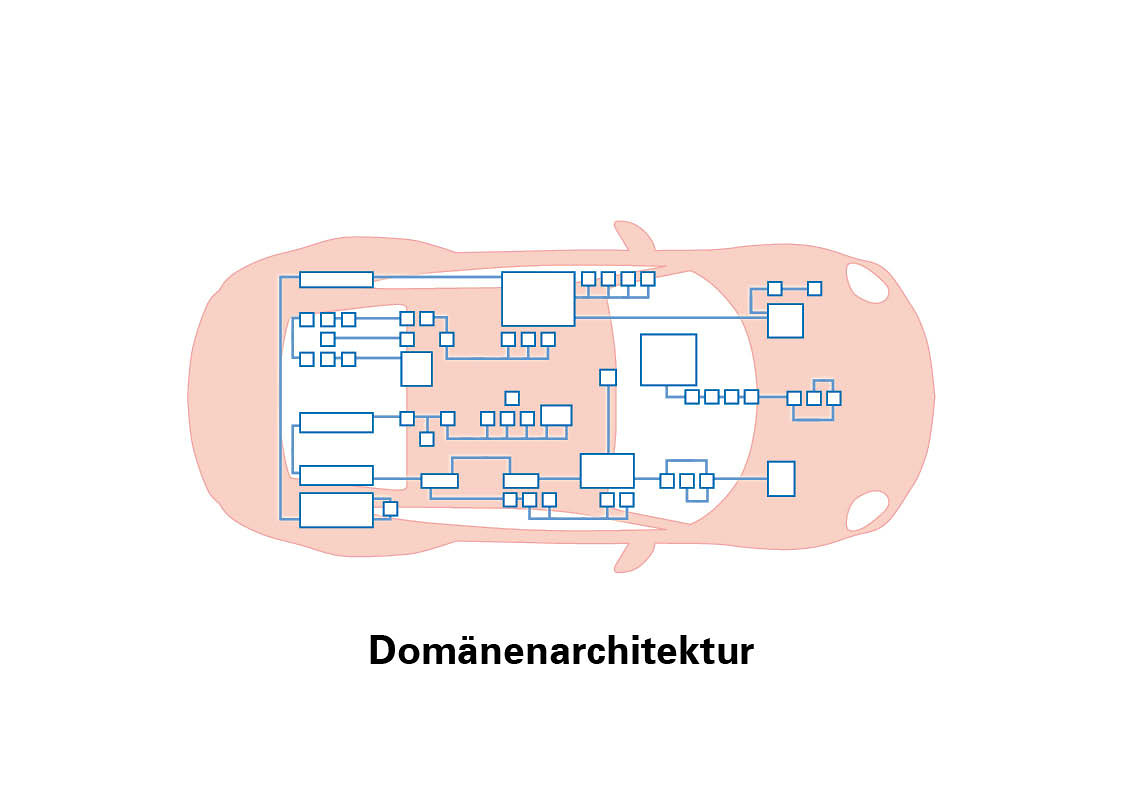

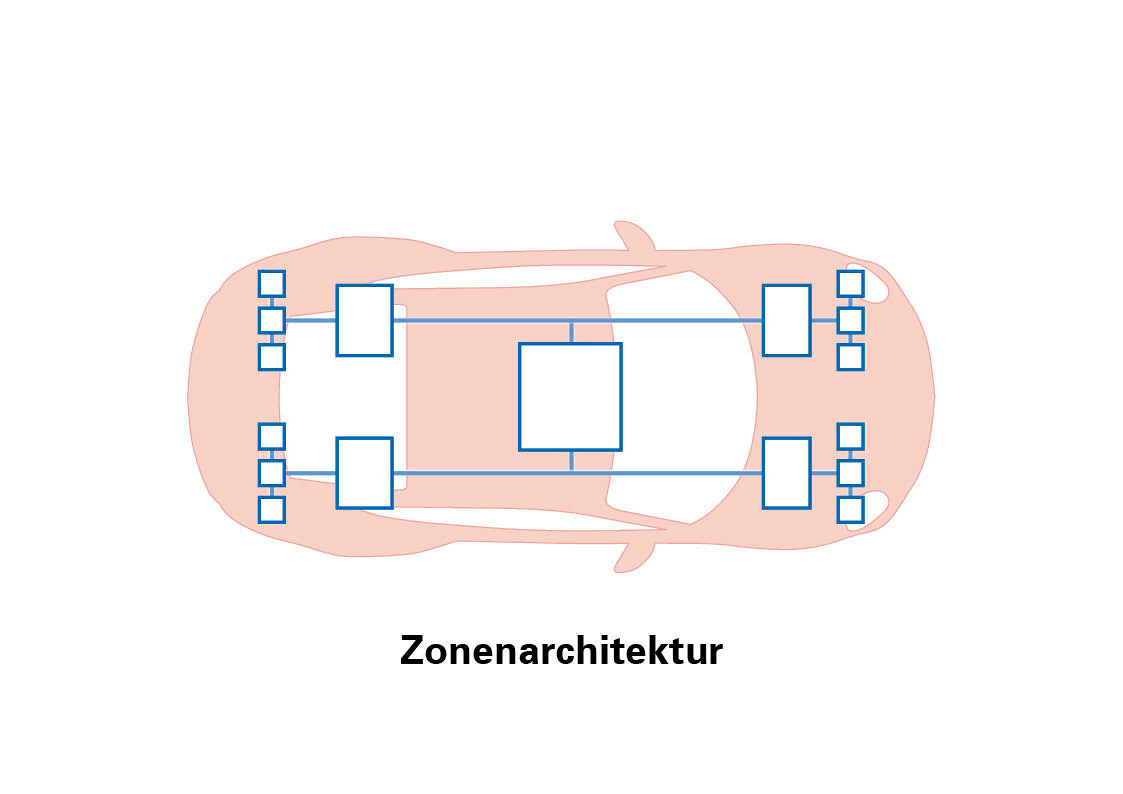

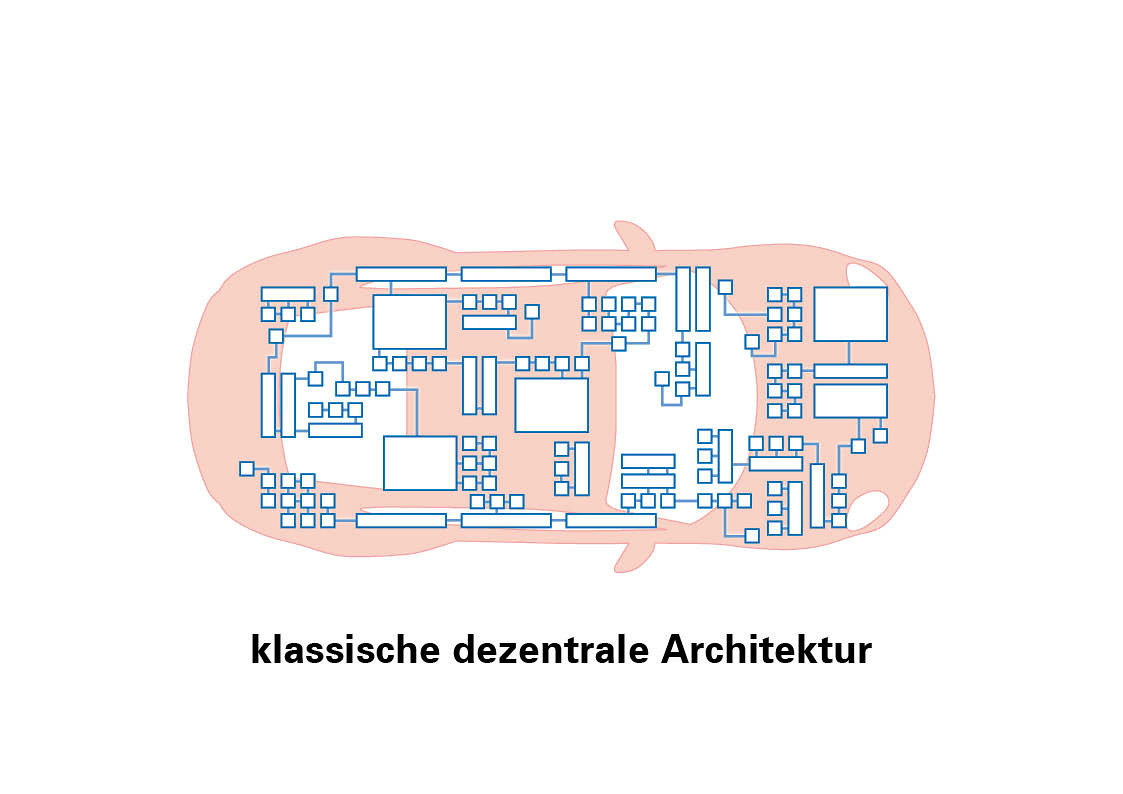

Tri glavna trenda koja trenutno oblikuju automobilsku industriju – automatizirana, električna i povezana vožnja – zahtijevaju temeljnu promjenu postojeće električne i elektroničke (E/E) arhitekture. To je zato što se arhitekture električnih sustava vozila razvijaju od tradicionalne, decentralizirane strukture koja obuhvaća do 100 upravljačkih jedinica prema arhitekturi temeljenoj na domenama, u kojoj su upravljačke jedinice grupirane u funkcionalne domene. Svaka domena ima koordinirajuće računalo visokih performansi (HPC), čime se smanjuje složenost ožičenja i ugradnje, kao i troškovi i težina. Novi razvojni smjer je "zonska arhitektura" (zonska arhitektura) unutar vozila, u kojoj se funkcije objedinjuju u lokalni zonski upravljač, čime se smanjuje i broj upravljačkih jedinica i složenost ožičenja.
Tri glavna trenda koja trenutno oblikuju automobilsku industriju – automatizirana, električna i povezana vožnja – zahtijevaju temeljnu promjenu postojeće električne i elektroničke (E/E) arhitekture. To je zato što se arhitekture električnih sustava vozila razvijaju od tradicionalne, decentralizirane strukture koja obuhvaća do 100 upravljačkih jedinica prema arhitekturi temeljenoj na domenama, u kojoj su upravljačke jedinice grupirane u funkcionalne domene. Svaka domena ima koordinirajuće računalo visokih performansi (HPC), čime se smanjuje složenost ožičenja i ugradnje, kao i troškovi i težina. Novi razvojni smjer je "zonska arhitektura" (zonska arhitektura) unutar vozila, u kojoj se funkcije objedinjuju u lokalni zonski upravljač, čime se smanjuje i broj upravljačkih jedinica i složenost ožičenja.
konektor u arhitekturi sustava električnih instalacija vozila
Takve strukturne promjene također mijenjaju izazove s kojima se suočava board-to-board konektor koji podržava i implementira te arhitekture. Zadatak prijenosa znatno većih tokova podataka i njihove obrade u cjelovitu sliku unutar još moćnijeg upravljačka jedinica značajno mijenja čimbenike performansi konektora.
Odgovornost za prijenos podataka također se proteže na različite tehnologije prijenosa koje moraju osigurati potrebnu propusnost. To uključuje:
Odgovornost za prijenos podataka također se proteže na različite tehnologije prijenosa koje moraju osigurati potrebnu propusnost. To uključuje:
- LIN (Local Interconnect Network) kao vrlo isplativa tehnologija za ne-sigurnosno-kritične i ne-vremenski-kritične primjene kao što su brave na vratima, svjetla ili klima-uređaj
- CAN (Controller Area Network) kao najraširenija tehnologija prijenosa za upravljanje motorom, mjenjačem, starterom ili sustavima upravljanja baterijom
- FlexRay s kabelom uvijenog para za prijenos podataka za primjene osjetljive na vrijeme i/ili sigurnost, poput upravljanja upravljačem ili kočnicama
- MOST (Media Oriented System Transport) kao optičko vlakno za multimedijske i infotainment sustave
- ; Automotive Single Pair Ethernet (SPE) kao relativno nova tehnologija koja sve više dobiva na prihvaćanju zbog
- svoje propusnosti; SerDes (Serialiser/Deserialiser) za brzu prijenos podataka, idealno za kamere ili zaslone
U interesu je automobilske industrije koristiti što je moguće manje različitih tehnologija prijenosa kako bi se složenost ožičenja svela na minimum. U tom kontekstu, Automotive Ethernet igra glavnu ulogu, dok se također koriste CAN (CAN FD i CAN XL), LIN i SerDes. Iz toga se mogu izvesti ključni zahtjevi za međuplatne konektor, a standard LV214 također pruža uvid u njihove karakteristike.
Visoka brzina, EMC zaštita, kao i robusnost i miniaturizacija
Zbog razvoja senzora i predstavljene E/E arhitekture, volumeni podataka koji se prenose sve se više okreću brzoj transmisiji, koja ovisi uglavnom o kontroli impedancije konektora. Ako ta impedancija varira, javljaju se rezonancije, što zauzvrat dovodi do gubitaka u prijenosu signala. Zbog svoje geometrije, konektor (konektor) uvijek predstavlja potencijalni rizik od fluktuacija impedancije, koje su uzrokovane, između ostalog, promjenama u materijalu ili geometriji.
To je zato što se impedancija određuje induktivnim i kapacitivnim svojstvima, koja ovise o veličini, rasporedu i dizajnu pinova. Posebno, promjene u poprečnom presjeku imaju negativan učinak, zbog čega ih je potrebno što je više moguće svesti na najmanju mjeru. Nadalje, dielektrični materijali (tvari s niskom ili nikakvom električnom provodljivošću) u blizini puta signala također mogu imati štetne učinke, zbog čega je odabir pravog izolacijskog materijala jednako važan. Osim toga, postoje i učinci uzrokovani gubicima pri spajanju, tj. gubicima na kontaktnoj točki između listića i opruge. Na kraju, fluktuacije impedancije mogu uzrokovati i istaknuti vodljivi elementi koji djeluju kao antene. Svi se ti učinci sažimaju kao gubitak umetanja (omjer izlaznog i ulaznog signala), poznat i kao unesno gušenje. Osim toga, postoji i gubitak povrata (povratno gušenje), koji opisuje omjer odraženog signala u odnosu na signal koji se treba prenijeti.S obzirom na stalnu miniaturizaciju sklopova, zaštita od elektromagnetskih valova (EMC) igra osobito važnu ulogu: to je zato što su visokofrekventni signali generirani u tom procesu osobito podložni smetnjama od neželjenih elektromagnetskih učinaka. Čak i najmanje ometanje dovoljno je da uzrokuje opsežnu distorziju prijenosa podataka, netočne mjerne signale sa senzora i neprimjerene upravljačke naredbe – scenarij koji je apsolutno neprihvatljiv s aspekta sigurnosti.

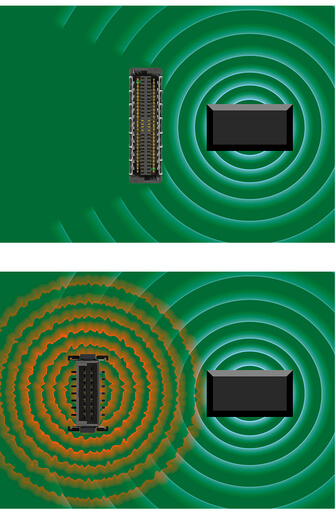

Zaštićeni konektor pomaže, jer unutar sklopovine konektor uvijek djeluje i kao odvodnik i kao izvor smetnji. Nadalje, na komponentu mogu utjecati druge komponente, dok istovremeno i sama vrši elektromagnetski utjecaj na okolne komponente. oklapanje smanjuje oba ta učinka za faktor od približno 100 do 200.
To je zato što se impedancija određuje induktivnim i kapacitivnim svojstvima, koja ovise o veličini, rasporedu i dizajnu pinova. Posebno, promjene u poprečnom presjeku imaju negativan učinak, zbog čega ih je potrebno što je više moguće svesti na najmanju mjeru. Nadalje, dielektrični materijali (tvari s niskom ili nikakvom električnom provodljivošću) u blizini puta signala također mogu imati štetne učinke, zbog čega je odabir pravog izolacijskog materijala jednako važan. Osim toga, postoje i učinci uzrokovani gubicima pri spajanju, tj. gubicima na kontaktnoj točki između listića i opruge. Na kraju, fluktuacije impedancije mogu uzrokovati i istaknuti vodljivi elementi koji djeluju kao antene. Svi se ti učinci sažimaju kao gubitak umetanja (omjer izlaznog i ulaznog signala), poznat i kao unesno gušenje. Osim toga, postoji i gubitak povrata (povratno gušenje), koji opisuje omjer odraženog signala u odnosu na signal koji se treba prenijeti.S obzirom na stalnu miniaturizaciju sklopova, zaštita od elektromagnetskih valova (EMC) igra osobito važnu ulogu: to je zato što su visokofrekventni signali generirani u tom procesu osobito podložni smetnjama od neželjenih elektromagnetskih učinaka. Čak i najmanje ometanje dovoljno je da uzrokuje opsežnu distorziju prijenosa podataka, netočne mjerne signale sa senzora i neprimjerene upravljačke naredbe – scenarij koji je apsolutno neprihvatljiv s aspekta sigurnosti.
Zaštićeni konektor pomaže, jer unutar sklopovine konektor uvijek djeluje i kao odvodnik i kao izvor smetnji. Nadalje, na komponentu mogu utjecati druge komponente, dok istovremeno i sama vrši elektromagnetski utjecaj na okolne komponente. oklapanje smanjuje oba ta učinka za faktor od približno 100 do 200.
Što se tiče robusnosti: udar i vibracije ugrožavaju stabilnost prijenosa podataka, kao i kemijski i termički utjecaji okoliša uzrokovani ekstremnim temperaturama, značajnim temperaturnim fluktuacijama, korozivnim plinovima, vlagom i prljavštinom. kontaktna površina (kontaktna površina) ima odlučujuću ulogu u određivanju vijeka trajanja konektora, jer se tijekom rada između dva dijela konektora događaju mikro-pokreti; s vremenom oni dovode do habanja površine i time do povećanog kontaktni otpor (kontaktnog otpora) i, posljedično, manje učinkovitog prijenosa signala. Visokokvalitetna i izdržljiva prevlaka kontakta (kontaktni premaz) pomaže u minimiziranju tog habanja površine.

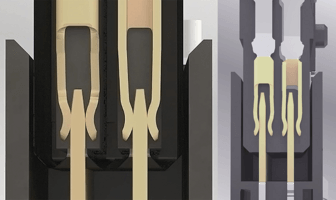

U kontaktnom sustavu dobro funkcionira obostrana opružna kontaktna traka (ženski konektor), jer je kontaktna točka uvijek zajamčena, bez obzira na vanjske utjecaje. "Rodno neutralan" kontaktni sustav nudi još veću robusnost jer se kontakti međusobno zaključaju pri priključivanju, čime se osigurava maksimalna pouzdanost kontakta.
U kontaktnom sustavu dobro funkcionira obostrana opružna kontaktna traka (ženski konektor), jer je kontaktna točka uvijek zajamčena, bez obzira na vanjske utjecaje. "Rodno neutralan" kontaktni sustav nudi još veću robusnost jer se kontakti međusobno zaključaju pri priključivanju, čime se osigurava maksimalna pouzdanost kontakta.
U slučaju jednodijelnih konektora nema ranjivog kontaktnog područja, što osigurava maksimalnu otpornost na vanjske utjecaje. Povezivanje se vrši pomoću tehnologije 'press-fit tehnologija' (press-fit tehnologija), pri čemu se press-fit pin utiskuje u 'metalizirani provrt' (krozvod) na tiskanoj pločici, što rezultira hladnim zavarivanjem između bakrenog navlaka i 'press-fit zona' (zone utiskivanja). Time se stvara hermetička, trajna veza s tiskanom pločicom, koja nudi stopu kvarova (stopa kvarova) deset puta bolju od one kod automatski lemljenih konektora (konektor).
Zbog ograničenog prostora za ugradnju u motorna vozila, nedostaje mjesta za senzore i upravljačke jedinice, što pak znači da priključci moraju biti izrađeni još manjim, a da pritom zadrže iste ili čak i veće performanse. To je idealno za tehnologiju površinskog montažiranja (SMT), jer, za razliku od metode "press-fit tehnologija", omogućuje znatno manji raster, kao i dvostranu montažu na tiskanu pločicu.
Trend ugradnje sve više i sve manjih konektora (konektor) u sklopove znači da se lanci tolerancija produljuju te da konektori moraju kompenzirati sve veće tolerancije i tijekom montaže i u radu. Već su dostupni konektori koji mogu još učinkovitije apsorbirati udarce i vibracije.
Trend ugradnje sve više i sve manjih konektora (konektor) u sklopove znači da se lanci tolerancija produljuju te da konektori moraju kompenzirati sve veće tolerancije i tijekom montaže i u radu. Već su dostupni konektori koji mogu još učinkovitije apsorbirati udarce i vibracije.
Tri odgovarajuće obitelji proizvoda tvrtke ept

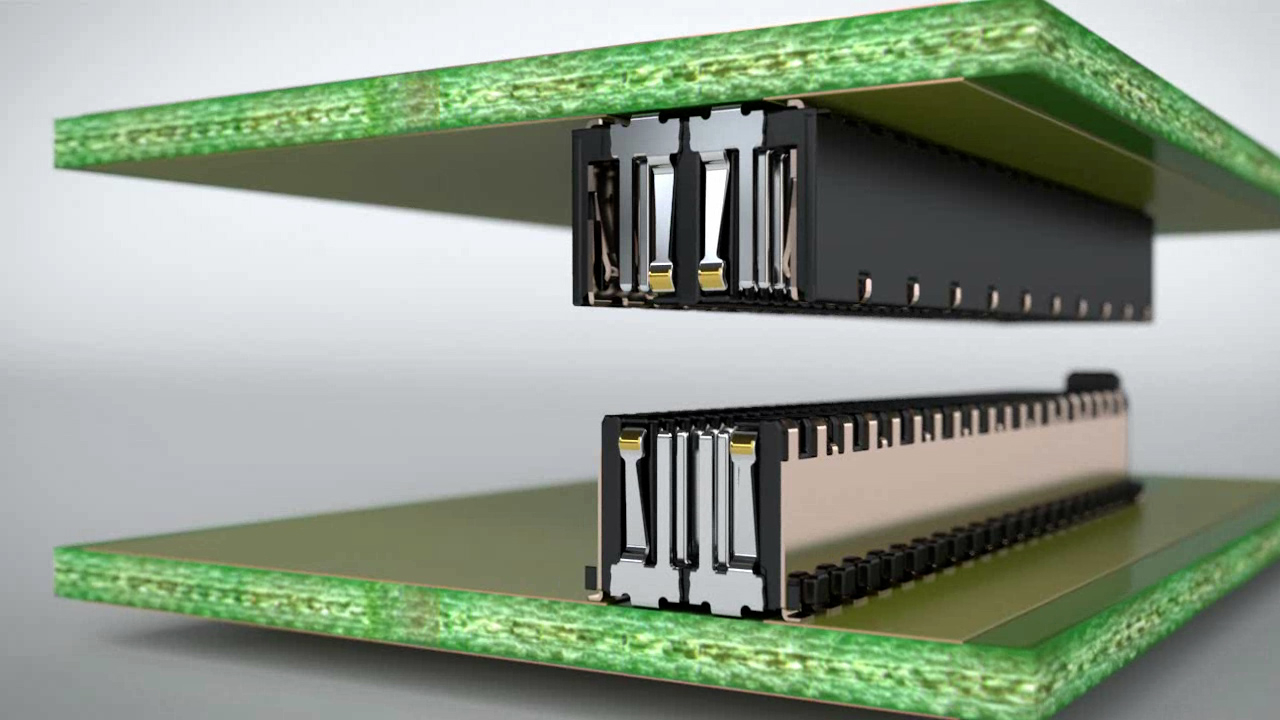

Proizvodi Zero8 nude maksimalnu skalabilnost s prilagodljivim dizajnom, visinom slojeva i brojem pina, omogućujući razmak između tiskanih pločica od 6 do 21 mm i promjenjiv broj pina od 12 do 80. Konektori su međusobno kompatibilni i mogu se slobodno kombinirati s jednostranim ili dvostranim ' oklapanje'. Robusna tehnologija povezivanja ScaleX osigurava pouzdan kontakt pri udarima i vibracijama, kompenzira tolerancije i nudi ' EMC' zaštitu za ' brzina prijenosa podataka ' od 16 Gbit/s.
Detalji o Zero8
Detalji o Zero8

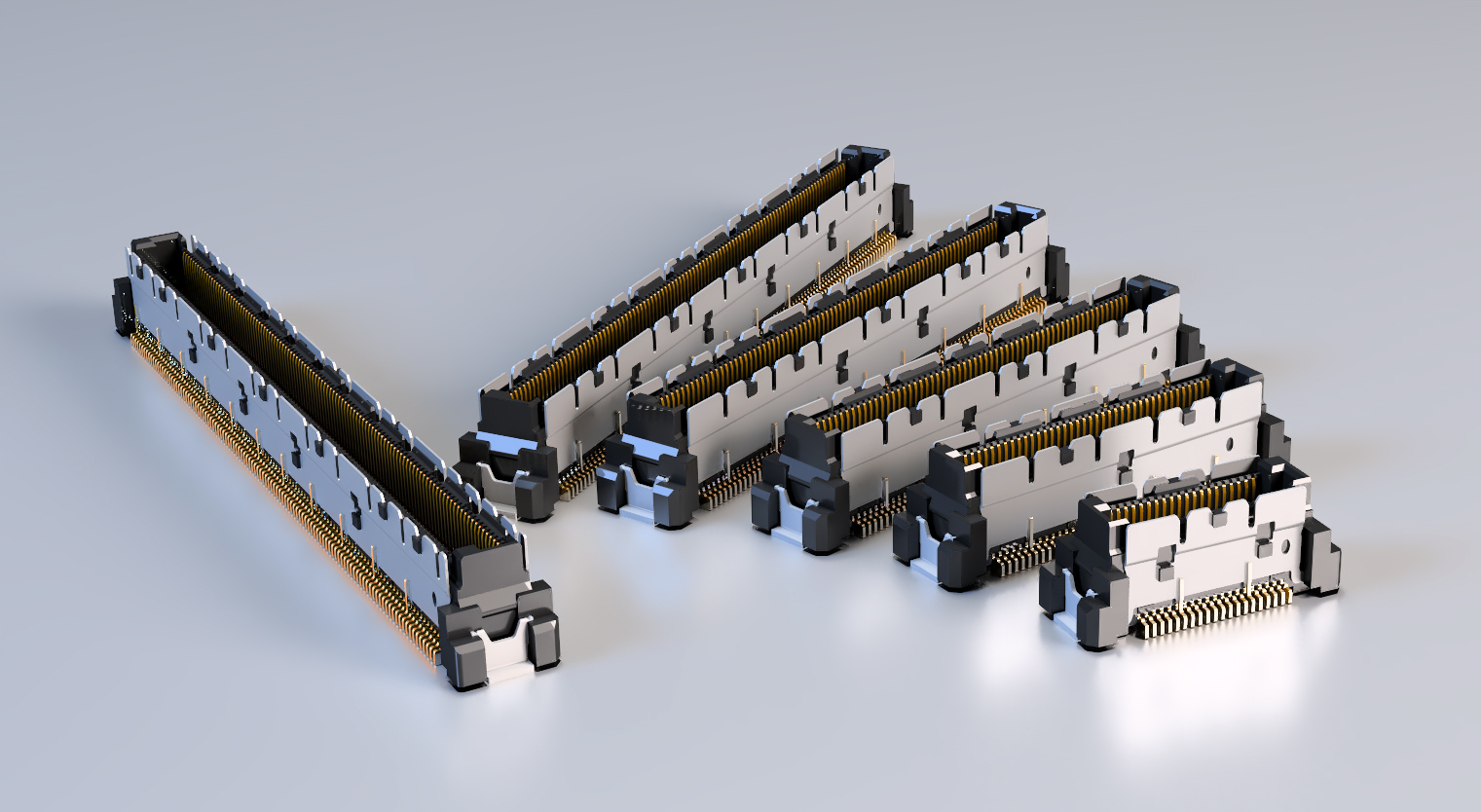

Colibri proizvodi su oklopni SMT konektori s dvostrukim redom i 0,5 mm raster, kompatibilni s PICMG COM Express®, SFF-SIG CoreExpress® i nano-ETXexpress. Prijemnici za COM module nude 196 signalnih pinova i 24 uzemljiva pinova, dok su utikači za nosače kartica opcionalno dostupni s vodičkim stupićima, zaštitnim poklopcem i SMT-priključkom. Sustav Colibri COM Express nudi izvrsnu integritet signala pri brzinama većim od 25 Gbit/s, što ga čini idealnim za primjene visokih brzina s ograničenim prostorom za ugradnju.
Detalji o Colibri
Detalji o Colibri

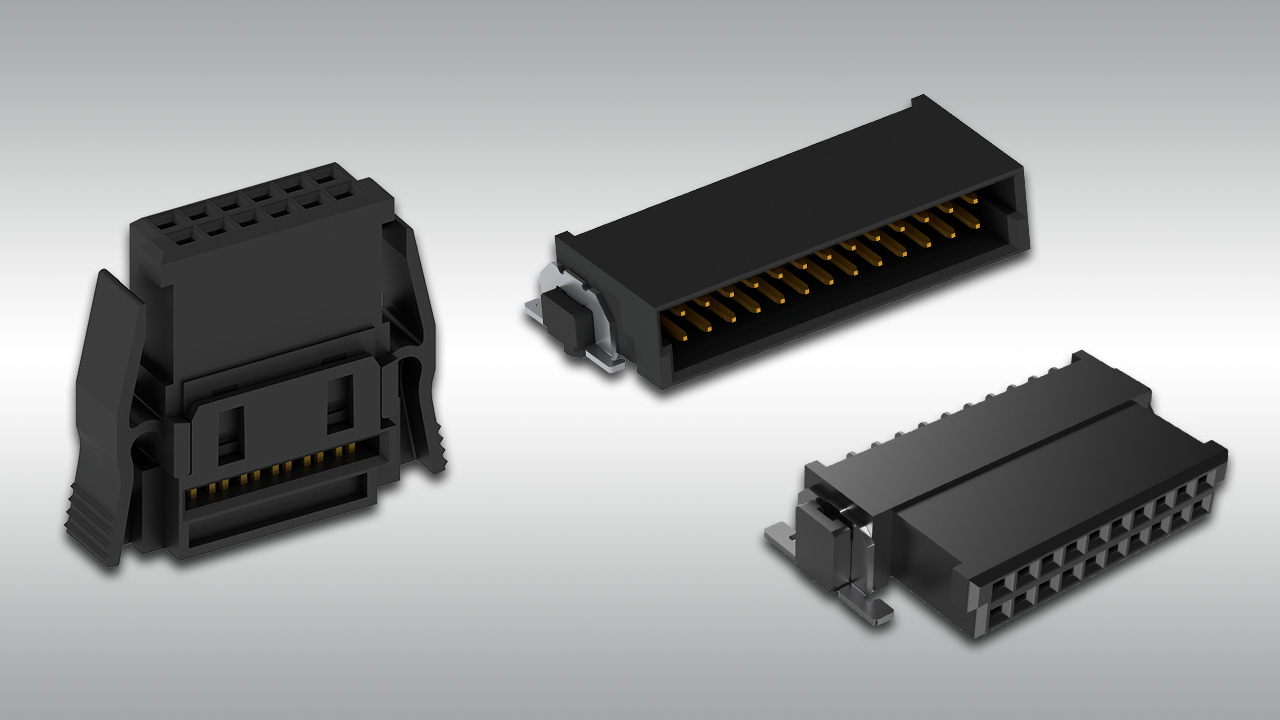

Kao treću obitelj proizvoda, One27 nudi robusne i kompaktne konektore za tiskane pločice (SMT) s razmakom (raster) od 1,27 mm. Podržavaju razmake tiskanih pločica od 8 do 20 mm i dostupni su s 12 do 80 kontakata, kao i u obliku kabelske konfekcije (konfekcioniranje kabela). Moguće su i paralelne i okomite veze; one su posebno robusne i jednostavne za obradu, a istovremeno osiguravaju pouzdan kontakt i visoku razinu fleksibilnosti u rasporedu tiskane pločice.
Detalji o One27
Detalji o One27
Gledajući u budućnost, autonomna vožnja bit će usko povezana s daljnjim razvojem tehnologija prijenosa podataka i komunikacija. Ključni aspekti poput 5G povezivosti, kibernetičke sigurnosti, V2X komunikacije, kao i računarstva na rubu mreže i blockchain tehnologije imat će značajan utjecaj na prijenos podataka, ali jedna stvar ostaje sigurna: suživot električnih sustava i konektora u vozilima na kraju će učiniti automobil bez upravljača stvarnosti.
