Ploča-na-ploču konektori za industrijske senzore i kamere
Minijaturizacija, brzi prijenos podataka i robusnost: trenutačni trendovi u industrijskoj automatizaciji postavljaju sve veće zahtjeve pred senzore i kamerne sustave, kao i njihove unutarnje komponente. Prilikom odabira pravog konektora stoga je važno uzeti u obzir različite kriterije ovisno o specifičnoj primjeni.
Trenutni trendovi u tehnologiji senzora i kamera

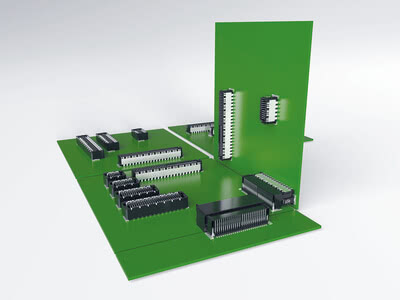

Rastući trend modularizacije i koncept industrije 4.0 imaju značajan utjecaj na modernu tehnologiju senzora i kamera. Senzori se sada uglavnom projektiraju s modularnom strukturom kako bi se smanjili troškovi razvoja i realizacije proizvoda. Kućišta su standardizirana, dok elektronika definira funkcionalnost senzora. Promjenjive tiskane ploče mogu se pojedinačno kombinirati pomoću pravokutnih ili mezzanine konektora (slika 1). Standardizirani dizajn korisnicima nudi prednosti kroz dosljedno rukovanje tijekom montaže, puštanja u rad i uporabe senzora.
Nadalje, senzori i kamerni sustavi za industrijsku automatizaciju postaju sve inteligentniji. Osim stvarnog prikupljanja mjernih podataka, u uređaje se stoga integriraju i dodatne funkcije:
Nadalje, senzori i kamerni sustavi za industrijsku automatizaciju postaju sve inteligentniji. Osim stvarnog prikupljanja mjernih podataka, u uređaje se stoga integriraju i dodatne funkcije:
- Napredne dijagnostičke funkcije za praćenje vijeka trajanja senzora i otkrivanje kvarova
- Konfiguracija senzora
- Daljinsko održavanje
- Komunikacija od senzora do oblaka i integracija bus ili IO-Link funkcionalnosti
Zahtjevi za moderne senzore i sustave kamera
U skladu s tim trendovima, današnji senzori i sustavi kamera podliježu određenim zahtjevima, koji naravno također utječu na konektore koji se koriste:
- Visoka razina miniaturizacije
- Pouzdan prijenos velikih brzina
- Dobra elektromagnetska kompatibilnost (EMC)
- Zaštita od nepovoljnih atmosferskih uvjeta
- Izvanredna robusnost
Besplatna stručna studija o tehnologiji senzora
Za više detalja o zahtjevima modernih senzora i kamera te o tome kako odabrati odgovarajući konektor, rado ćemo vam poslati naš besplatni stručni dokument:
Odabir pravog konektora
Senzori i kamerijski sustavi koji se koriste u neposrednoj blizini strojeva, na primjer, izloženi su osobito teškim uvjetima okoline. Iako enkapsulacija može zaštititi elektroniku od tih vanjskih utjecaja, ona također zahtijeva rješenje za povezivanje koje je kompatibilno s procesom enkapsulacije. To često predstavlja problem za standardne konektore, budući da se posebno osjetljivo područje za spajanje mora zaštititi od ulijevanog materijala, a uobičajena tehnologija kontakta opruga-lamela ne pruža potrebnu IP zaštitu za te materijale.

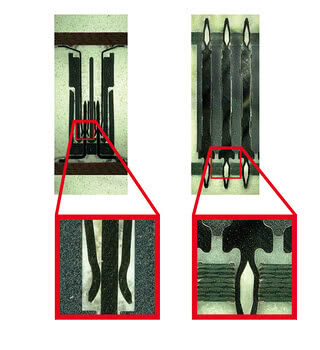

Kako bi se unatoč tome osigurala potrebna pouzdanost, preporučljivo je odabrati jednodijelno rješenje za povezivanje, tj. konektor koji ne zahtijeva konvencionalno područje za spajanje. To omogućuje izdržljivo i robusno rješenje za povezivanje u kojem se sprječava prodiranje smole za ulijevanje u kontaktno područje (slika 2.).
Za primjene koje postavljaju posebne zahtjeve za čvrstoću konektora također se preporučuje spajanje na tiskanu pločicu (PCB) pomoću press-fit zona s obje strane – metode dokazane milijardama puta. Jedna komponenta uspostavlja i mehaničku i električnu vezu. Time se također izbjegava složeno lemljenje ili skupa kabelska rješenja, čime se postiže ušteda troškova do 50 posto. Eliminacijom spojnog područja u kombinaciji s press-fit tehnologijom, konektor također može izdržati udarne opterećenja od 50 do 200 g bez prekida kontakta.
Kako bi se unatoč tome osigurala potrebna pouzdanost, preporučljivo je odabrati jednodijelno rješenje za povezivanje, tj. konektor koji ne zahtijeva konvencionalno područje za spajanje. To omogućuje izdržljivo i robusno rješenje za povezivanje u kojem se sprječava prodiranje smole za ulijevanje u kontaktno područje (slika 2.).
Za primjene koje postavljaju posebne zahtjeve za čvrstoću konektora također se preporučuje spajanje na tiskanu pločicu (PCB) pomoću press-fit zona s obje strane – metode dokazane milijardama puta. Jedna komponenta uspostavlja i mehaničku i električnu vezu. Time se također izbjegava složeno lemljenje ili skupa kabelska rješenja, čime se postiže ušteda troškova do 50 posto. Eliminacijom spojnog područja u kombinaciji s press-fit tehnologijom, konektor također može izdržati udarne opterećenja od 50 do 200 g bez prekida kontakta.
Prilagođeni webinari
Trebate li detaljne smjernice za odabir prave tehnologije priključka koja odgovara vašim zahtjevima?
Ako da, zašto ne biste rezervirali besplatan webinar s nama?
Pružit ćemo vam sveobuhvatan pregled različitih dostupnih tehnologija priključaka, pružajući ne samo detaljne informacije nego i korisne savjete iz prakse.
Ako da, zašto ne biste rezervirali besplatan webinar s nama?
Pružit ćemo vam sveobuhvatan pregled različitih dostupnih tehnologija priključaka, pružajući ne samo detaljne informacije nego i korisne savjete iz prakse.
Pogodni konektori za senzorske i kamerne sustave
Naš Flexilinkb-t-b
konektor ispunjava upravo ove zahtjeve za čvrstoću i pouzdanost te je također dostupan uz provjerenu press-fit tehnologiju.
Dodatne informacije o proizvodu možete pronaći ovdje:
Flexilink »
konektor ispunjava upravo ove zahtjeve za čvrstoću i pouzdanost te je također dostupan uz provjerenu press-fit tehnologiju.
Dodatne informacije o proizvodu možete pronaći ovdje:
Flexilink »
Senzori, kao i kamerinski sustavi, postaju sve kompaktniji kako se poboljšavaju njihove performanse. Visoka brzina i miniaturizacija ključni su zahtjevi. Za visokoučinkovite, miniaturizirane primjene posebno su pogodna rješenja koja koriste prostorno štedljivu SMT tehnologiju s razmakom kontakata od 0,5 do 0,8 mm.
Colibri

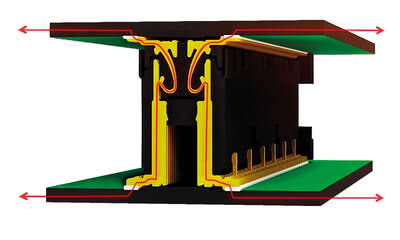

Sa svojim dizajnom kontakata optimiziranim za velike brzine, konektor za tiskane pločice Colibri omogućuje brzu i neometanu prijenos signala od 10 Gbit/s. Dodatna zaštita također pruža zaštitu od elektromagnetskih smetnji.
Dodatne informacije o proizvodu možete pronaći ovdje:
Colibri »
Sa svojim dizajnom kontakata optimiziranim za velike brzine, konektor za tiskane pločice Colibri omogućuje brzu i neometanu prijenos signala od 10 Gbit/s. Dodatna zaštita također pruža zaštitu od elektromagnetskih smetnji.
Dodatne informacije o proizvodu možete pronaći ovdje:
Colibri »
Kada je riječ o pametnim senzorima i kamerama, čvrstoća, velika brzina i dobra EMC izvedba dobro su poznati zahtjevi za konektor. Nadalje, preporučljivo je odabrati proizvod koji nudi širok raspon mogućnosti primjene zahvaljujući svojoj modularnosti. Ako su svi konektori unutar jedne proizvodne obitelji međusobno kompatibilni i mogu se slobodno kombinirati, to također pomaže u izbjegavanju dugotrajnih postupaka odobrenja, čime se štedi vrijeme i novac. Visoka skalabilnost omogućuje programerima da prilagode različite dizajne, visine slojeva i broj pinova svojim specifičnim zahtjevima. Također mogu birati između oklopljenih i neoklopljenih, kao i kutnih i ravnih konektora.
Zero8
Serija SMT konektora Zero8 pruža pouzdanu vezu između tiskanih pločica u brzinama prijenosa podataka do 16 Gbit/s i zadovoljava sve gore navedene zahtjeve.
Dodatne informacije o proizvodu možete pronaći ovdje:
Zero8 »
Serija SMT konektora Zero8 pruža pouzdanu vezu između tiskanih pločica u brzinama prijenosa podataka do 16 Gbit/s i zadovoljava sve gore navedene zahtjeve.
Dodatne informacije o proizvodu možete pronaći ovdje:
Zero8 »
