pretvarač snage usred tehnoloških promjena
Manji. Moćniji. Pametniji.
Novi poluvodični materijali, modularni koncepti dizajna i integracija dodatnih funkcionalnosti pokreću sljedeću fazu evolucije pretvarača snage pretvarač snage.
pretvarač snage prolaze kroz razdoblje radikalnih promjena: novi materijali omogućuju više frekvencije komutacije i kompaktnije dizajne. Ti tehnološki napretci posebno potiču razvoj pretvarač snage (AC/DC i DC/DC pretvarača) – ključnih komponenti modernih primjena kao što su e-mobilnost i sustavi obnovljive energije. Kao dio ovog razvoja, inovativne tehnologije spajanja također dobivaju na važnosti, omogućujući veću učinkovitost, miniaturizaciju i funkcionalnost.
U nastavku ispitujemo ključne tehnološke razvojne smjerove u području pretvarača snage i ističemo kako će ti trendovi imati trajan utjecaj na budućnost elektroničke snage.
pretvarač snage prolaze kroz razdoblje radikalnih promjena: novi materijali omogućuju više frekvencije komutacije i kompaktnije dizajne. Ti tehnološki napretci posebno potiču razvoj pretvarač snage (AC/DC i DC/DC pretvarača) – ključnih komponenti modernih primjena kao što su e-mobilnost i sustavi obnovljive energije. Kao dio ovog razvoja, inovativne tehnologije spajanja također dobivaju na važnosti, omogućujući veću učinkovitost, miniaturizaciju i funkcionalnost.
U nastavku ispitujemo ključne tehnološke razvojne smjerove u području pretvarača snage i ističemo kako će ti trendovi imati trajan utjecaj na budućnost elektroničke snage.
Imate li već konkretnu ideju o konektoru koji vam je potreban?
Kliknite ovdje za 'tražilica proizvoda' »
Kliknite ovdje za 'tražilica proizvoda' »
Tehnološke inovacije oblikuju moderne pretvarače snage pretvarač snage
pretvarač snage: fokus modernih napojnih sustava
pretvarač snage čine srce modernih sustava napajanja reguliranjem razina napona i minimiziranjem gubitaka energije. Mogućnosti rasta na tržištu pretvarač snage kreću se od porasta električne mobilnosti, preko napretka u industrijskoj automatizaciji, do širenja sustava obnovljive energije. Trenutni tehnološki razvoj u području pretvarača snage usmjeren je na zadovoljavanje sve većih zahtjeva za učinkovitošću, miniaturizacijom i funkcionalnošću.
Nove poluvodičke tehnologije omogućuju veće frekvencije prebacivanja i kompaktnije dizajne.
Upotreba novih poluvodičkih tehnologija kao što su karbid silicija (SiC) i galij-nitrid (GaN) omogućuje znatno veće frekvencije prebacivanja, što omogućuje kompaktnije i učinkovitije dizajne s poboljšanim vremenima odziva i točnošću upravljanja. Poluvodiči široke zabranjene zone (WBG), poput SiC-a i GaN-a, posjeduju nadmoćna električna svojstva u pogledu brzine prebacivanja, naponske čvrstoće (podnosivi napon) i gubitaka, čime se omogućuje učinkovitiji rad na višim temperaturama. Povećanjem frekvencije prebacivanja može se smanjiti težina i veličina pasivnih komponenti, kao što su kondenzatori, što omogućuje kompaktnije dizajne.
Minijaturizacija i povećana učinkovitost
Nove topologije sklopova i napredak u proizvodnoj tehnologiji dovode do sve manjih pretvarača napajanja i nameću visoke zahtjeve za termičko upravljanje i električni raspored, budući da se istovremeno nastoji postići niži gubitak uz visoku gustoću pakiranja i kraće električne staze. Upotreba optimiziranih hladnjaka i izoliranih metalnih podloga (IMS) povećava pouzdanost pretvarač snage a i poboljšava raspršivanje topline. Napredne funkcije upravljanja napajanjem omogućuju dinamičko prilagođavanje potrošnje energije u skladu s potrebama opterećenja.
Modularizacija i standardizacija sklopova
Istovremeno modularizacija postaje sve važnija. Standardizirani sklopovi i modularni sustavi omogućuju fleksibilnu konfiguraciju, skaliranje i lakše održavanje modula, što skraćuje vrijeme razvoja i smanjuje troškove.
Inteligentni sustavi s naprednim funkcionalnostima
Ovaj napredak nadopunjen je sve inteligentnijim sustavima s naprednim funkcijama dijagnostike i nadzora, tehnologijama digitalne kontrole i integracijom poboljšanih sigurnosnih i zaštitnih značajki. Dijagnostičke i nadzorne funkcije omogućuju preventivno održavanje i osiguravaju bolju detekciju kvarova, dok digitalne tehnologije upravljanja omogućuju optimizaciju performansi pretvarača snage putem softverskih ažuriranja. Zaštitne funkcije protiv prenapona, pregrijavanja i preopterećenja osiguravaju povećanu pouzdanost i dulji vijek trajanja pretvarača snage (pretvarač snage).
Izazovi u opskrbnom lancu i nestašica komponenti
Unatoč tehnološkom napretku, proizvođači pretvarača snage i dalje se suočavaju s izazovima u globalnom lancu opskrbe. Nedostatak ključnih komponenti – posebice snžnih poluvodiča, pasivnih komponenti i upravljačkih integriranih sklopova – dovodi do kašnjenja i rastućih troškova. Moderni širokopojasni poluvodiči poput SiC-a i GaN-a osobito su pogođeni, budući da visoka potražnja i složeni proizvodni procesi ograničavaju njihovu dostupnost. Kako bi osigurale opskrbu, mnoge se tvrtke oslanjaju na strategije poput diversifikacije dobavljača, regionalne proizvodnje i dugoročnih partnerstava.
Zahtjevi za tehnologiju spajanja sutrašnjice
Tehnološki napredak opisan u vezi s pretvaračima snage izravno utječe na zahtjeve za tehnologiju spajanja. Sve veći zahtjevi za miniaturizacijom, učinkovitošću i funkcionalnošću mijenjaju ne samo raspored tiskanih pločica, već i zahtjeve za konektorima (konektor) i spojnim komponentama. Ključna značajka modernih pretvarač snage, kao i modernih konektor, jest njihova svestranost i, posljedično, sposobnost prilagodbe raznolikim zahtjevima različitih industrija.
Manje prostora, više funkcionalnosti – potražnja za miniaturiziranim konektor
Trend miniaturizacije prisiljava programere da maksimalno iskoriste svaki milimetar, čak i kada je riječ o tehnologiji povezivanja. Na visoko integriranim tiskanim pločicama osobito je dostupan samo ograničen prostor za konektor. Stoga su potrebni kompaktni, ali visokoučinkoviti sustavi konektora koji unatoč svojoj maloj tip mogu prenositi velike struje i napone – uz istovremeno osiguravanje pouzdanog električnog kontakta.
Veća opterećenja zahtijevaju robusnija rješenja
Rastući električni zahtjevi – na primjer, zbog viših frekvencija prebacivanja ili radnih temperatura – također povećavaju mehaničke i termičke naprezanja na konektorima (konektor). Posljedično, raste potreba za robusnim rješenjima za povezivanje otpornim na vibracije i temperaturu koja pouzdano funkcioniraju čak i u zahtjevnim radnim uvjetima. Mehaničko kodiranje, mehanizmi zaključavanja i optimizirane kontaktne geometrije pomažu u sprječavanju nepravilnog umetanja i problema s kontaktom.
Učinkovit dizajn kroz modularna rješenja za povezivanje
Modularni dizajni postaju sve važniji u snagaškoj elektronici, jer omogućuju fleksibilnost, skalabilnost i brzu prilagodbu. Za tehnologiju povezivanja to znači da sustavi konektora ne smiju biti samo pouzdani i visokoučinkoviti, već i fleksibilno skalabilni, prilagodljivi i jednostavni za servisiranje. Tim se zahtjevima može udovoljiti širokim izborom broja i konfiguracija pinova, mogućnošću prilagođenih konfiguracija te robusnim mehanizmima za lemljenje i spajanje. Kao rezultat toga, modularni sustavi konektora igraju presudnu ulogu u produljivanju vijeka trajanja sustava i smanjenju ukupnih troškova vlasništva.
Izazovi u opskrbnom lancu i nestašica komponenti
Globalni nedostatak komponenti također značajno utječe na tehnologiju spajanja. Plemeniti metali, specijalizirani kontaktni materijali i toplinski otporne plastike ne samo da su teže nabaviti, već su i znatno poskupjeli. Posljedice su duži rokovi isporuke i veći troškovi materijala, kao i povećani troškovi energije u proizvodnom procesu. Kako bi se osigurala sigurnost opskrbe, sve su važniji aspekti poput uske suradnje s dobavljačima, planskog razmišljanja usmjerenog na budućnost te fleksibilnih i prilagodljivih strategija dizajna.
Kako moderni konektor mogu ispuniti ove zahtjeve
Osim tehnološkog razvoja i zahtjeva za dizajn visokoučinkovitih elektroničkih sustava, sve su važniji ekonomski i strateški čimbenici. Korisnici i naručitelji očekuju rješenja koja su tehnički ispravna, a ujedno i dugoročno održiva s aspekta dostupnosti, standardizacije i troškova.
Visoka gustoća snage u vrlo malom prostoru
Fleksibilnost zahvaljujući modularnom sustavu

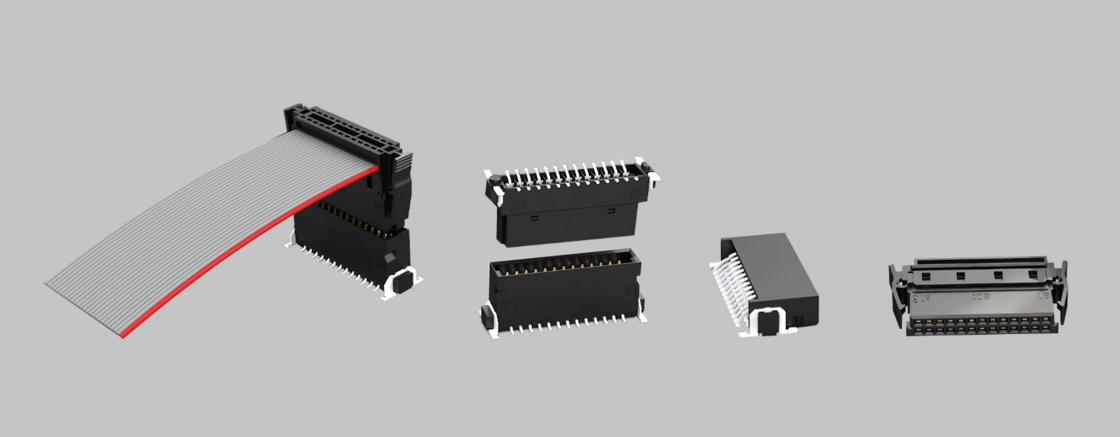

Modularni sustav grupe proizvoda One27 nudi širok raspon opcija za prilagođeni dizajn rješenja za povezivanje. Širok izbor dizajna, visina i broja pinova omogućuje beskonačno varijabilne horizontalne razmake između tiskanih pločica (PCB) od 8,0 do 20,00 mm – što se postiže pomoću 2,4 mm "duljina zahvata kontakata" (preklapanja kontakata). Osim paralelnih (horizontalnih) veza, moguće su i konfiguracije od 90° i 180°, koje nude visoku razinu fleksibilnosti pri postavljanju tiskanih pločica. Nadalje, kabelski priključci omogućuju fleksibilan raspored montaže, kompenzaciju tolerancija i realizaciju prilagođenog razmaka. Kabeli su dostupni u različitim duljinama i s različitim vrstama izolacije – ovisno o mehaničkim ili toplinskim zahtjevima. Osim toga, mogu se implementirati posebne konfiguracije, kao što su djelomična montaža ili produžni kontakti, kako bi se zadovoljili posebni električni ili mehanički zahtjevi.
Izdržljivost za surova okruženja
Asortiman proizvoda One27 karakterizira visoka robusnost, što je posebno važno za primjenu u automobilskom sektoru. Mehanički, obitelj proizvoda One27 impresionira svojom visokom otpornošću na vibracije i stabilnošću, što je ključno za primjenu u automobilskoj industriji. Čak i pod zahtjevnim uvjetima, električna veza ostaje pouzdana. Nadalje, asortiman proizvoda One27 odlikuju praktične mehaničke značajke kao što su zaštita od rotacije (zaštita od zakretanja) za osiguranje ispravnog spajanja, vodiči za pozicioniranje (pozicionirni zatik) za precizno pozicioniranje i kosi rubovi za umetanje koji kompenziraju kutne i središnje neusklađenosti tijekom spajanja. Te značajke olakšavaju montažu i osiguravaju sigurnu, preciznu i izdržljivu vezu.
Nadalje, izbor izolacijskog materijala ključan je za otpornost na temperaturu. LCP (polimer tekućih kristala) idealno je pogodan za radne temperature od –55 °C do +125 °C zbog svoje UL 94 V-0 'klasa zapaljivosti' (klase zapaljivosti) i ispunjava visoke zahtjeve automobilske industrije.
Nadalje, izbor izolacijskog materijala ključan je za otpornost na temperaturu. LCP (polimer tekućih kristala) idealno je pogodan za radne temperature od –55 °C do +125 °C zbog svoje UL 94 V-0 'klasa zapaljivosti' (klase zapaljivosti) i ispunjava visoke zahtjeve automobilske industrije.
strujna opteretivost

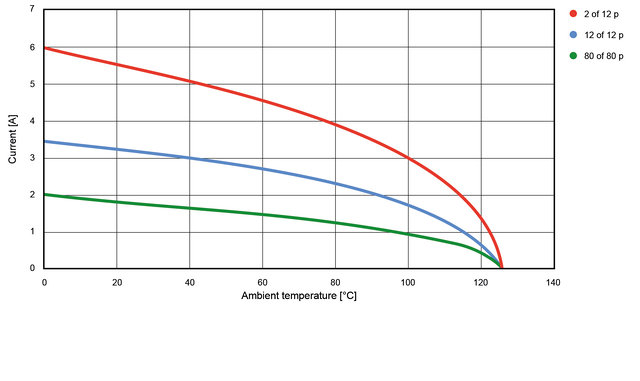

Nosivost struje (strujna opteretivost) po kontaktu prema broju polova (broj polova) i broju strujno-provodnih kontakata
Zahvaljujući pažljivo odabranim materijalima i optimiziranoj geometriji kontakata, asortiman proizvoda One27 može pouzdano prenositi velike struje bez pregrijavanja ili pada performansi. Dizajn kontakata, a osobito upotreba posebnih bakrenih legura, osigurava niski kontaktni kontaktni otpor i učinkovito raspršivanje topline. To osigurava stabilnu vezu čak i pod ekstremnim radnim uvjetima. Strujni kapacitet (strujna opteretivost
) ovisi o broju polova (broj polova) i broju strujno-provodnih kontakata. Jedan od razloga za to je smanjeno stvaranje žarišta unutar konektora s manjim brojem polova.
) ovisi o broju polova (broj polova) i broju strujno-provodnih kontakata. Jedan od razloga za to je smanjeno stvaranje žarišta unutar konektora s manjim brojem polova.
Pouzdan lanac opskrbe kroz regionalnu proizvodnju
Još jedna ključna prednost asortimana proizvoda One27 jest to što se razvija i proizvodi unutar Europske unije, osiguravajući pouzdan lanac opskrbe s kratkim rokovima isporuke. Ovaj regionalni proizvodni proces jamči najviše standarde kvalitete, istovremeno osiguravajući pravovremenu dostupnost komponenti – ključan čimbenik za proizvođače koji se oslanjaju na brze rokove odgovora.
Zaključak i izgledi
pretvarač snage ključne su komponente modernih sustava napajanja – od električne mobilnosti do obnovljivih izvora energije. Budući razvoj usmjeren bit će na veću gustoću snage, kompaktne dizajne, poboljšanu učinkovitost i veću inteligenciju sustava. Novi poluvodični materijali poput SiC-a i GaN-a značajno će poboljšati performanse i toplinsko ponašanje.
Istovremeno, zahtjevi koji se postavljaju pred tehnologiju povezivanja rastu. Modularni konektor moraju kombinirati visoku električnu snagu i komunikaciju podataka unutar kompaktnog, robusnog i fleksibilnog sustava. Sustav One27 tvrtke ept savršeno ispunjava te zahtjeve i stoga je odlučujući čimbenik za sljedeću generaciju pretvarača visokih performansi i otpornih na zastarijevanje. Tehnologija povezivanja sada je ključni pokretač inovacija i više nije sporedno pitanje.
Istovremeno, zahtjevi koji se postavljaju pred tehnologiju povezivanja rastu. Modularni konektor moraju kombinirati visoku električnu snagu i komunikaciju podataka unutar kompaktnog, robusnog i fleksibilnog sustava. Sustav One27 tvrtke ept savršeno ispunjava te zahtjeve i stoga je odlučujući čimbenik za sljedeću generaciju pretvarača visokih performansi i otpornih na zastarijevanje. Tehnologija povezivanja sada je ključni pokretač inovacija i više nije sporedno pitanje.
