Kako se mogu sastaviti EC.8 direktni priključni konektori?
Provodni konektori proizvode se tehnologijom površinskog montažiranja (SMT). Leme se izravno na tiskanu pločicu. Za broj pinova od 20
do 140, proizvodi se isporučuju u standardnom pakiranju na traci i kolutu; to omogućuje potpuno automatiziranu obradu putem pick-and-place tehnologije.
Konektori s brojem pinova od 160 do 200 standardno se pakiraju u posudama; pakiranje na traci i kolutu također je dostupno na zahtjev. Međutim, ono koristi širu traku, koja je rjeđa.
Po kojim specifikacijama ili rasporedu mora biti izrađena dodatna kartica?

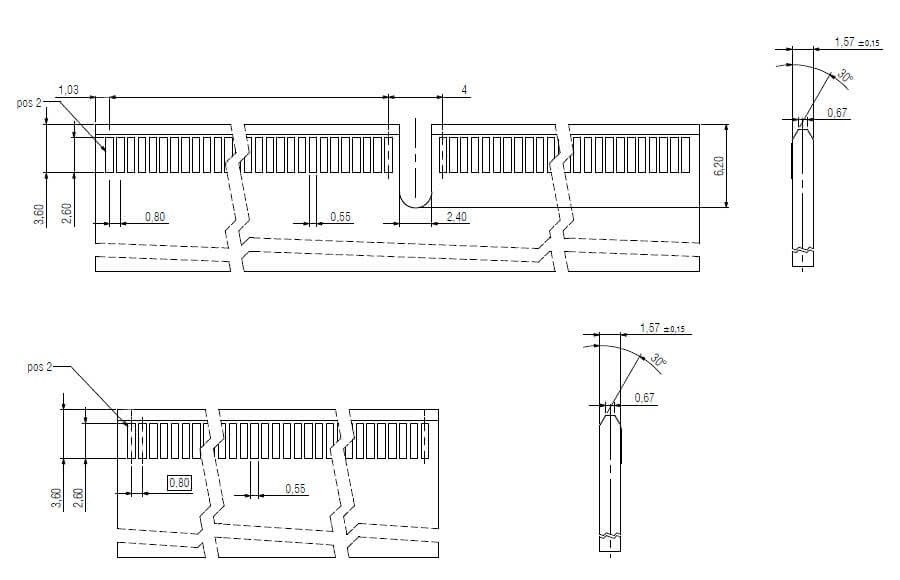

Molimo pogledajte crtež u nastavku za zaobljavanje i dimenzije tiskane pločice. Preporučujemo tvrdo zlato za zlatne kontakte. Za dodatne detalje pogledajte crtež proizvoda.
Zašto koristiti sustav direktno priključivih konektora?
Sustavi s izravnim priključivanjem omogućuju postizanje visokih brzina prijenosa podataka. U usporedbi sa sustavima dvodijelnih konektora, negativni učinci drugog konektora na signal su eliminirani. To je prvenstveno zbog smanjenog broja kontaktnih točaka, manjeg broja promjena poprečnog presjeka vodiča i povezanog smanjenja promjena smjera signala.
To znači da se visoke performanse mogu postići čak i s malim prostorom. Osim toga, kontaktni otpor je smanjen u usporedbi s dvodijelnim sustavima konektora, što rezultira povećanom nosivošću struje.
Je li sustav konektora EC.8 kompatibilan sa standardnim specifikacijama kćerinske ploče?
Sustav konektora EC.8 podržava kćerinske kartice debljine 1,60 mm. Za konektore s 80 ili više kontakata integrirana je i vodilica kako bi se spriječilo nepravilno umetanje. Po želji se može izostaviti u 60-pinskoj verziji.
Sustav konektora EC.8 u skladu je s aktualnim tržišnim standardima i kompatibilan je s široko korištenim pločama.
Za koje se primjene koriste EC.8 direktni konektori?
Zahvaljujući svojoj svestranosti, EC.8 konektori za izravno spajanje koriste se u širokom rasponu primjena u brojnim industrijama. U područjima automatizacijske tehnologije i IoT uređaja, na primjer, nude prednosti finog koraka i visokih brzina prijenosa podataka.

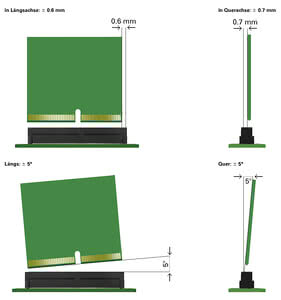

Koji stupanj neusklađenosti toleriraju EC.8 direktni konektori pri umetanju kćerinske kartice?
Kutni pomak do 5° dopušten je i u uzdužnom i u poprečnom smjeru.
Pomak od 0,7 mm okomit na uzdužnu osu konektora i 0,6 mm paralelno s uzdužnom osi konektora je dopušten.
Koje brzine prijenosa podataka se mogu postići?

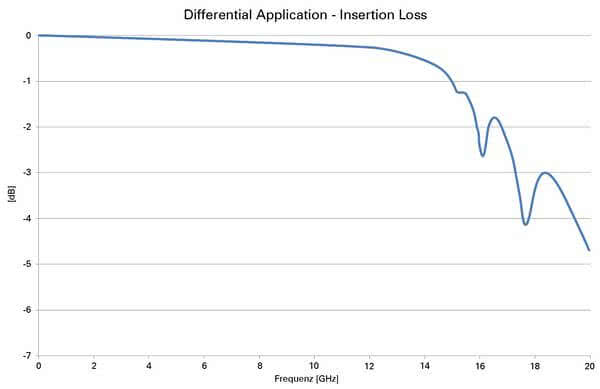

Brzina prijenosa podataka iznosi 28 Gbit/s. Sljedeći dijagram prikazuje gubitak umetanja u odnosu na frekvenciju.
Koje vrste snage se mogu prenijeti?
140-pin konektor može prenositi do 3,2 A pri okolini temperaturi od 20 °C. Za dodatne informacije slobodno nas kontaktirajte na sales@ept.de
Jesu li EC.8 konektori UL-priznati komponente?
Da, ept-ovi EC.8 konektori su UL-priznate komponente u SAD-u i Kanadi.
Jesu li konektori EC.8 usklađeni s RoHS direktivom?
RoHS (Ograničenje uporabe određenih opasnih tvari) je direktiva koja ograničava uporabu određenih opasnih tvari u električnoj i elektroničkoj opremi.
Potvrđujemo da ept-ovi EC.8 konektori udovoljavaju RoHS direktivi 2011/65/EU, sukladno RoHS certifikatu. Dodatne informacije možete pronaći pod RoHS i REACH.
