Pravo board-to-board spajanje za svaku primjenu
Je li vaše rješenje na jednoj ploči postalo nedostatno? Naši konektori ploča-na-ploču daju vam slobodu proširenja vaših rješenja na jednoj ploči. Nudimo pravo spajanje ploča-na-ploču za vašu specifičnu primjenu. Širok raspon primjena proteže se od robusnih konektora za tiskane pločice za udarne bušilice do visokobrzih mezzanine konektora ploča-na-ploču za visokotehnološke računala. Našim konektorima za tiskane pločice (PCB-PCB) nudimo brzine prijenosa podataka od 3 Gbit/s do 16+ Gbit/s. Naši konektori za tiskane pločice imaju broj pinova u rasponu od 12 do 440. Ako nema prostora za izravno spajanje pločica, naš robusni One27 konektor za tiskane pločice također nudi opciju spajanja kabela na pločicu.
Idite na pronalazač proizvoda »
Idite na pronalazač proizvoda »
Ploča-na-ploču konektori: usporedba
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Pravi međupločni konektor za vašu primjenu
Ključne razlikujuće značajke SMT konektora za tiskane pločice su brzine prijenosa podataka i razmak. Što je razmak manji i što je veća potrebna brzina povezivanja, to je veći i složeniji napor dizajna potreban za pločicu. Općenito govoreći, konektor ploča-ploča ili konektor žica-ploča predstavlja točku ometanja unutar prijenosne staze. Ovdje biste trebali obratiti posebnu pozornost na impedanciju, gubitak pri umetanju i preslušavanje. Što je veća kvaliteta SMT konektora, to je manja interferencija pri prijenosu podataka.
ROBUST

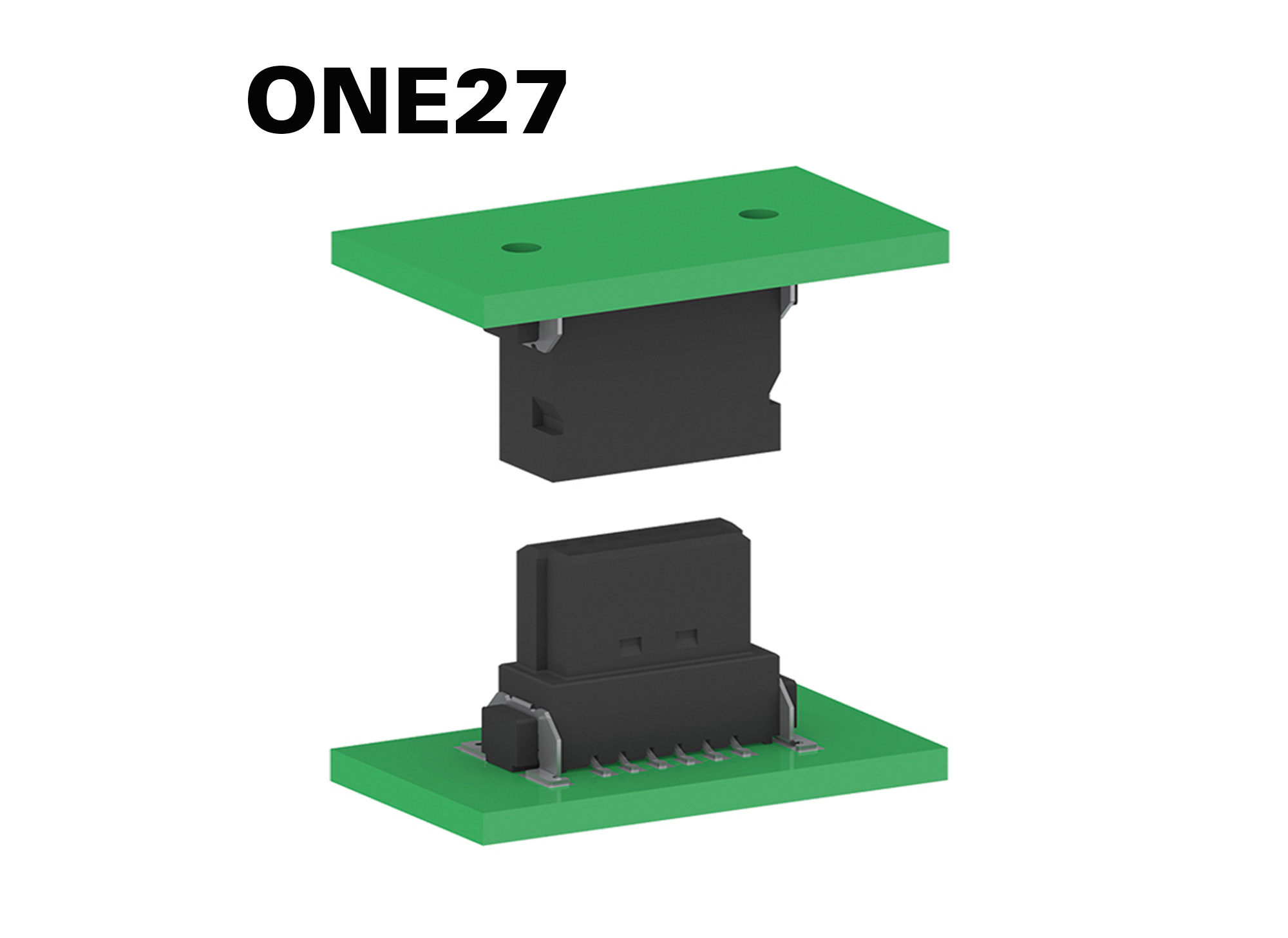

Naš robusan i dugogodišnje dokazani One27 konektor postiže brzine prijenosa podataka od 3 Gbit/s. S razmakom od 1,27 mm, dostupan je s 12 do 80 kontakata. Može se postići razmak na tiskanom pločici od 8 do 13,8 mm. Korištenjem konektora One27 ploče se mogu povezati paralelno, pod pravim kutom, vodoravno i u primjenama žica-na-platu.
Više informacija o One27 »
Naš robusan i dugogodišnje dokazani One27 konektor postiže brzine prijenosa podataka od 3 Gbit/s. S razmakom od 1,27 mm, dostupan je s 12 do 80 kontakata. Može se postići razmak na tiskanom pločici od 8 do 13,8 mm. Korištenjem konektora One27 ploče se mogu povezati paralelno, pod pravim kutom, vodoravno i u primjenama žica-na-platu.
Više informacija o One27 »
VYSOKA BRZINA, PARALELNO

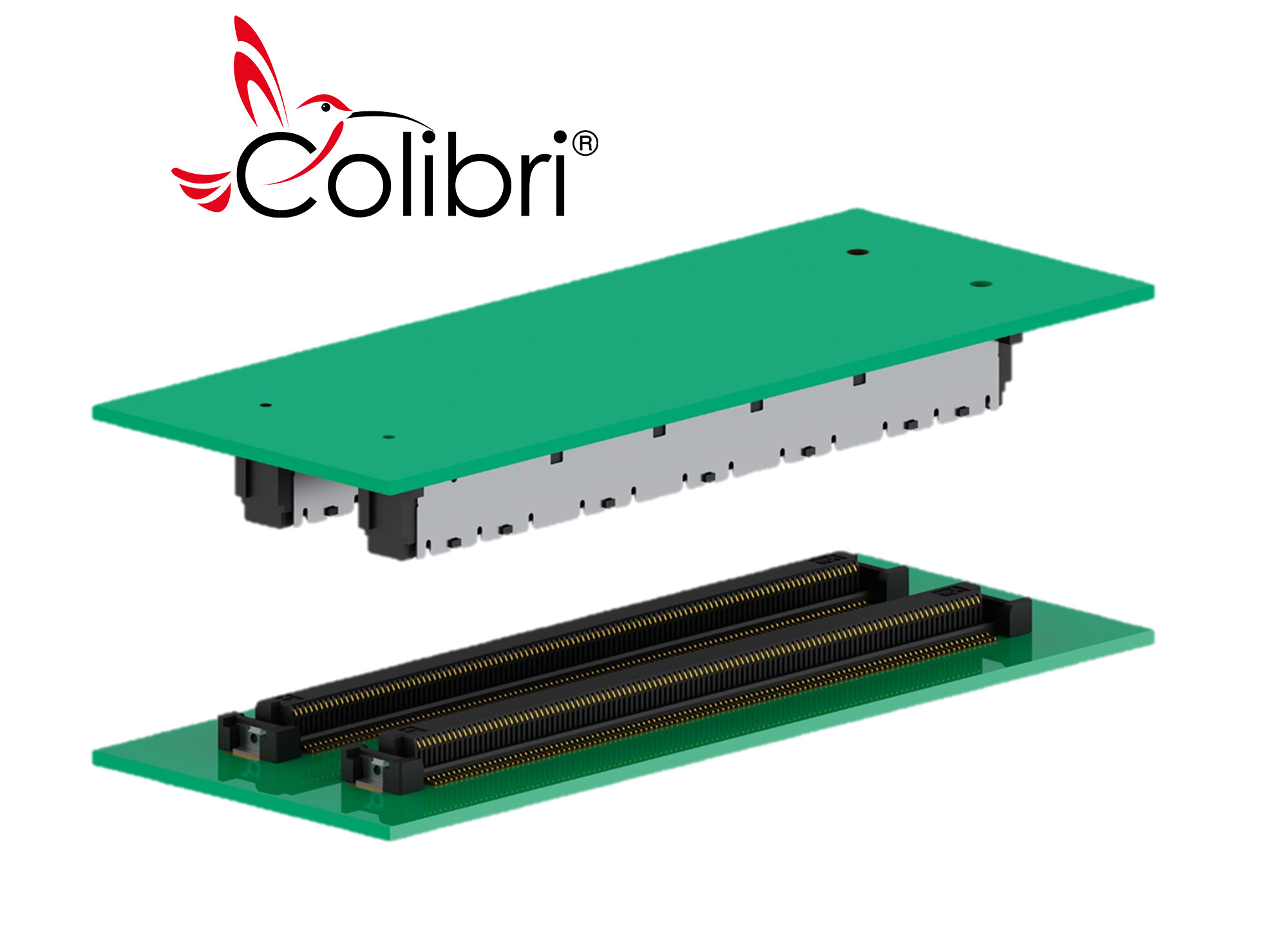

Naš ept Colibri PCB konektor nudi brzine prijenosa podataka od 10 Gbit/s ili 16 Gbit/s. [SG1] Varijante konektora ploča-na-ploču s razmakom od 0,5 mm imaju između 40 i 220 kontakata. Mogući su razmaci između ploča od 5 mm do 8 mm. Colibri nudi izvrsne karakteristike prijenosa podataka, a ploče se mogu slagati paralelno [SG2]. ept Colibri konektor za tiskane ploče (PCB-to-PCB) razvijen je za primjene COM Expressa s 220 i 440 kontakata. Međutim, raspon primjena za ovaj konektor za povezivanje ploča od tada se povećao.
Više informacija o Colibri »
Naš ept Colibri PCB konektor nudi brzine prijenosa podataka od 10 Gbit/s ili 16 Gbit/s. [SG1] Varijante konektora ploča-na-ploču s razmakom od 0,5 mm imaju između 40 i 220 kontakata. Mogući su razmaci između ploča od 5 mm do 8 mm. Colibri nudi izvrsne karakteristike prijenosa podataka, a ploče se mogu slagati paralelno [SG2]. ept Colibri konektor za tiskane ploče (PCB-to-PCB) razvijen je za primjene COM Expressa s 220 i 440 kontakata. Međutim, raspon primjena za ovaj konektor za povezivanje ploča od tada se povećao.
Više informacija o Colibri »
VELIKA BRZINA, ČVRST, PARALELAN ILI POD PRAVIM

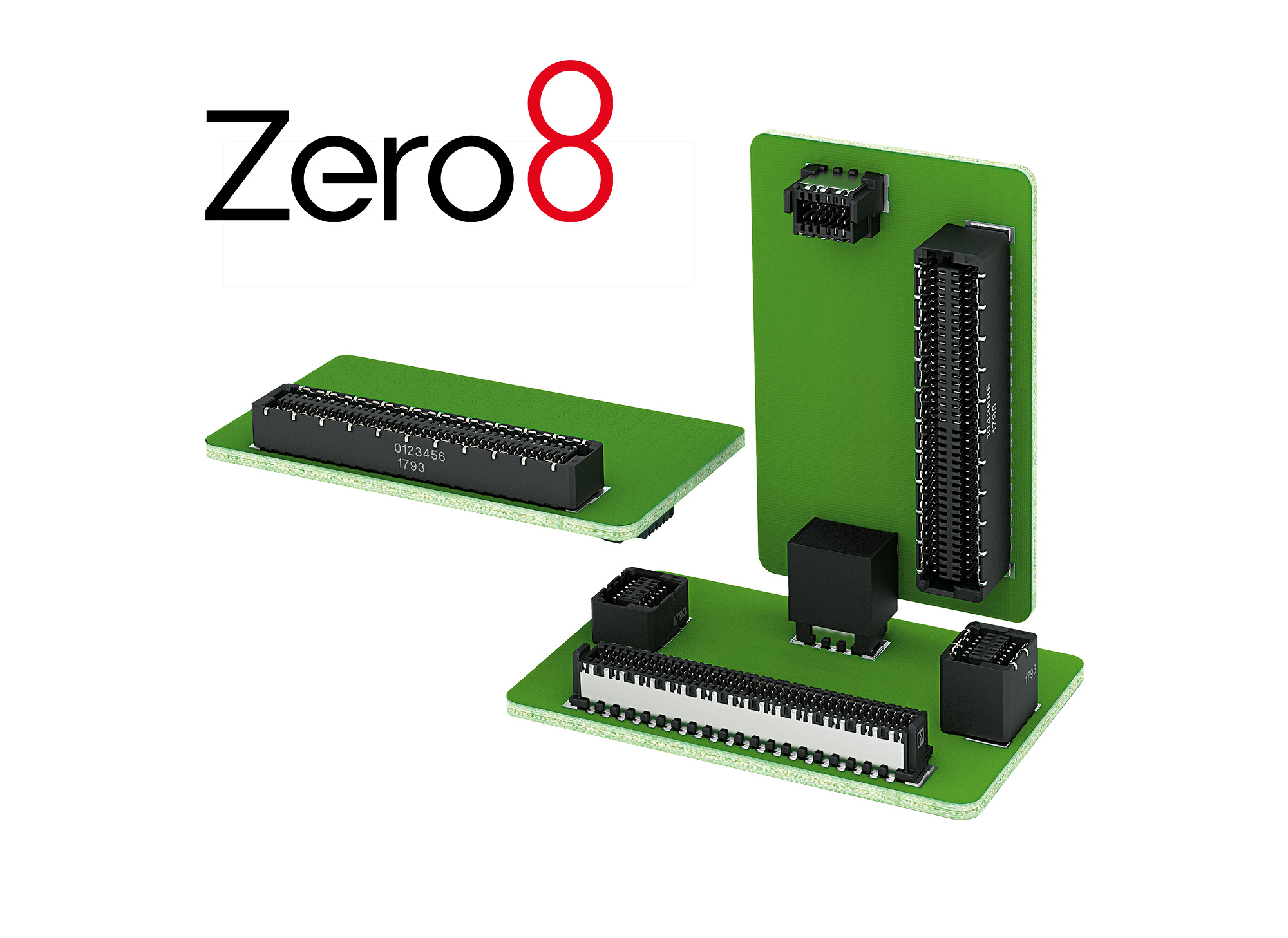

KUTOM Naš ept Zero.8 konektor za povezivanje ploča nudi brzine prijenosa podataka do 16+ Gbit/s. S razmakom od 0,8 mm i ScaleX tehnologijom, broj kontakata kreće se od 12 do 80. PCB-na-PCB konektor dostupan je u oklopljenoj i neoklopljenoj verziji. Moguća je razmak ploča od 6 do 21 mm. U usporedbi s ept Colibri PCB priključkom, ovaj međuplanski priključak može se koristiti kao paralelni PCB priključak ili kao okutni izravni PCB priključak. Ovaj međuplanski priključak značajno poboljšava isplativost vašeg dizajna. Zahvaljujući širokom rasponu dostupnih varijanti, PCB-PCB priključak može se proširiti u svim smjerovima.
Više informacija o Zero8 »
KUTOM Naš ept Zero.8 konektor za povezivanje ploča nudi brzine prijenosa podataka do 16+ Gbit/s. S razmakom od 0,8 mm i ScaleX tehnologijom, broj kontakata kreće se od 12 do 80. PCB-na-PCB konektor dostupan je u oklopljenoj i neoklopljenoj verziji. Moguća je razmak ploča od 6 do 21 mm. U usporedbi s ept Colibri PCB priključkom, ovaj međuplanski priključak može se koristiti kao paralelni PCB priključak ili kao okutni izravni PCB priključak. Ovaj međuplanski priključak značajno poboljšava isplativost vašeg dizajna. Zahvaljujući širokom rasponu dostupnih varijanti, PCB-PCB priključak može se proširiti u svim smjerovima.
Više informacija o Zero8 »
Povezivanje tiskanih pločica – savjeti za vaš dizajn
Čak i u relativno ranoj fazi razvojnog procesa, programeri moraju razmotriti najprikladniju izravnu vezu na tiskanoj pločici. Sastavili smo popis ključnih pitanja koja biste trebali razjasniti unaprijed:
- Je li rješenje s jednom pločom dovoljno?
- Koliko signala zahtijeva konektor ploča-ploča?
- Koliko prostora na PCB-u može zauzeti konektor ploča-ploča?
- Koja brzina prijenosa podataka mora konektor ploča-ploča postići?
- Koji su zahtjevi za impedanciju, gubitak umetanja i preslušavanje?
- Koja je maksimalna veličina sklopovine?
- Kako bi ploče trebale biti međusobno povezane?
- Je li potreban paralelno složeni konektor za tiskane ploče?
- Trebaju li konektori ploča biti montirani pod pravim kutom?
- Ili je jedina opcija uspostaviti vezu između tiskanih ploča putem žice i ploče?
- Koje komponente određuju minimalno razmak između ploča?
- Koja su očekivanja u pogledu elektromagnetske kompatibilnosti?
- Koliko je važna otpornost na udarce i vibracije, osobito kod mobilnih uređaja?
- Koliko je važna disipacija topline? Može li drugačiji raspored komponenti, uz upotrebu odgovarajućeg konektora za povezivanje ploča, poboljšati disipaciju topline i upravljanje toplinom?
- Koji su okolišni uvjeti u kojima krajnji uređaj radi?
- Zahtijevaju li razmatranja i zabrinutosti u vezi s EMI/RFI odvajanje funkcija i RF oklopljenje dijela sklopovlja?
- Je li vjerojatno da će se vanjski I/O morati zamijeniti na licu mjesta?
Od jednopločnih računala do industrijskih računala: nema problema
s pravim međupločnim konektorom
Kako industrijalizacija i automatizacija napreduju, zahtjevi koji se postavljaju pred sustave neprestano rastu. Popularna rješenja s jednom pločom često dosežu svoje granice i potrebno ih je proširiti. Spojevi pločica-na-pločicu nude jednostavno i pouzdano rješenje.
Spoj pločica-na-pločicu pruža maksimalnu fleksibilnost pri spajanju i odspajanju tiskanih pločica. Njihova glavna funkcija je prijenos signala i struje. Kao pravilo, par konektora za povezivanje ploča sastoji se od muškog i ženskog konektora. Visoka kvaliteta naših ept konektora proizlazi, između ostalog, iz idealnog poravnanja dviju polovica konektora jedna s drugom. Naše dubinsko znanje o geometriji kontakata, materijalu kontakata i presvlačenju kontakata, kao i o geometriji i materijalu izolatora za optimalne zračne razmake i razmake prodiranja, čini ept konektore vašim pouzdanim partnerom. Automatska obradivost, zahvaljujući izvrsnoj koaplanarnosti, podrazumijeva se.
Kao što je već spomenuto, tiskane pločice mogu se međusobno povezati jednostavno i s maksimalnom pouzdanošću pomoću parova konektora. To otvara mogućnost proširenja matične ploče kćerinskim pločicama. Pomoću domišljatog dizajna, bilo koji broj tiskanih pločica može se međusobno povezati. Ograničavajući čimbenik je vanjsko kućište. Tiskane pločice mogu se slagati paralelno ili međusobno povezati pod kutom od 90°. Moguća je i spojnica-na-platu rješenja. Kako se gustoća pakiranja i brzine prijenosa podataka neprestano povećavaju, mezzanine kartice nude idealan način za isplativo i fleksibilno proširenje postojećih aplikacija. Korištenjem konektora pločica-na-platu, moduli se mogu lako zamijeniti. Isplativost računala poboljšana je maksimalnom fleksibilnošću dizajna. Na primjer, bazna ploča može biti opremljena kćerinskim karticama koje obavljaju različite funkcije.
Spoj pločica-na-pločicu pruža maksimalnu fleksibilnost pri spajanju i odspajanju tiskanih pločica. Njihova glavna funkcija je prijenos signala i struje. Kao pravilo, par konektora za povezivanje ploča sastoji se od muškog i ženskog konektora. Visoka kvaliteta naših ept konektora proizlazi, između ostalog, iz idealnog poravnanja dviju polovica konektora jedna s drugom. Naše dubinsko znanje o geometriji kontakata, materijalu kontakata i presvlačenju kontakata, kao i o geometriji i materijalu izolatora za optimalne zračne razmake i razmake prodiranja, čini ept konektore vašim pouzdanim partnerom. Automatska obradivost, zahvaljujući izvrsnoj koaplanarnosti, podrazumijeva se.
Kao što je već spomenuto, tiskane pločice mogu se međusobno povezati jednostavno i s maksimalnom pouzdanošću pomoću parova konektora. To otvara mogućnost proširenja matične ploče kćerinskim pločicama. Pomoću domišljatog dizajna, bilo koji broj tiskanih pločica može se međusobno povezati. Ograničavajući čimbenik je vanjsko kućište. Tiskane pločice mogu se slagati paralelno ili međusobno povezati pod kutom od 90°. Moguća je i spojnica-na-platu rješenja. Kako se gustoća pakiranja i brzine prijenosa podataka neprestano povećavaju, mezzanine kartice nude idealan način za isplativo i fleksibilno proširenje postojećih aplikacija. Korištenjem konektora pločica-na-platu, moduli se mogu lako zamijeniti. Isplativost računala poboljšana je maksimalnom fleksibilnošću dizajna. Na primjer, bazna ploča može biti opremljena kćerinskim karticama koje obavljaju različite funkcije.
