One27 konfekcioniranje kabela, varijanta 120 Artikal br. 404-61NN-LLL-120-1
Slično ilustraciji
- Brojevi stupova od 12 do 80
- duljina zahvata kontakata 1,5 mm
- AWG 30/7 raster plosnati kabel, 0,635 mm, s proizvoljno odabranom duljinom kabela od 30 do 999 mm
- Sklapanje metodom 'IDC tehnika' (IDC)
- PVC kabel tipa: -30°C do +105°C (u mirovanju)
- obojena žica na A1
Kabel-na-ploču
Visoka gustoća
Crteži
Dodatne informacije
beschr_request
Tehničke specifikacije
Osnove
| Broj kontakata | 12 - 80 |
|---|---|
| Tehnologija povezivanja | SMT |
| Radna temperatura | -30 °C do +105 °C |
Materijal
| tijelo za izolaciju | LCP, UL 94 V-0 |
|---|---|
| CTI vrijednost IEC 60112 | 175 |
| Kontaktni podaci | mjedni legur |
| Kontaktno premazivanje | zlato preko paladij-nikla preko nikla |
| Područje veze | kositar preko nikla |
Mehanički
| Dimenzija mreže | 1,27 mm |
|---|---|
| Kontaktna sila po kontaktu | ≤ 0,5 N |
| Trakcija po kontaktu | ≥ 0,1 N |
| vijek trajanja IEC 60512-9-1 | razina performansi 1: 500 ciklusi utikanja |
| Sigurnosni preklap | 0,9 mm |
| Preklapanje kontakata | 1,5 mm |
| Centar pomaknut | ± 0,7 mm |
| Osna neusklađenost u sastavljenom stanju (x/y) | ± 0,4 mm |
| Kutni pomak uzdužne osi | ± 4° |
| Kutni pomak poprečne osi | ± 2° |
Električni
| radna struja | 1.2 A pri 25 °C |
|---|---|
| Radni napon | 30 V |
| Testni napon | 500 V |
| Slobodni prostor i razmak pri polizanju | najmanje 0,4 mm |
Odobrenja / Usklađenost
| UL datoteka | E130314 |
|---|---|
| Okoliš | U skladu s RoHS direktivom |
Modifikacije
Na zahtjev vam također možemo pružiti
- ostali stilovi
Pakiranje
ESD vrećice
10

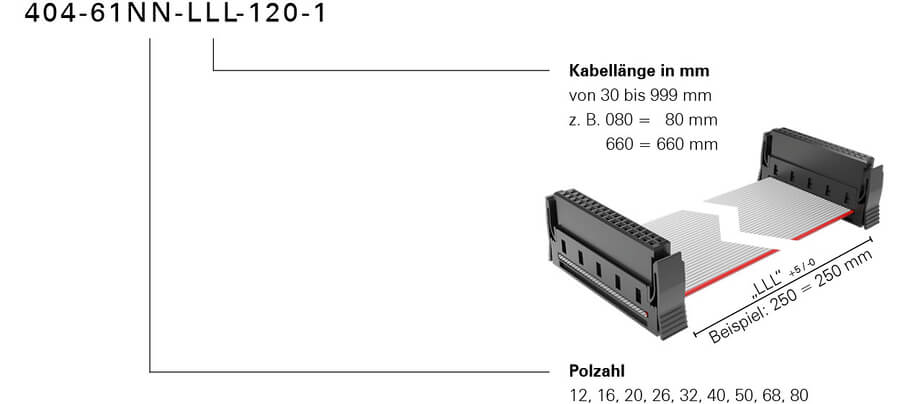

Šifra narudžbe
