Sklop kabela One27, verzija 110 Artikal br. 404-61NN-LLL-110-1
Slično ilustraciji
Kabel-na-ploču
Visoka gustoća
- Brojevi stupova od 12 do 80
- Preklapanje kontakta 1,5 mm
- AWG 30/7 trakaasti kabel, 0,635 mm, s prilagodljivom duljinom od 30 do 999 mm
- Sklapanje pomoću tehnike umetanja i stezanja (IDC)
- PVC kabel tipa: -30°C do +105°C (u mirovanju)
- obojena žica na A1
Tehničke specifikacije
Osnove
| Broj kontakata | 12 - 80 |
|---|---|
| Tehnologija povezivanja | SMT |
| Radna temperatura | -30 °C do +105 °C |
Materijal
| tijelo za izolaciju | LCP, UL 94 V-0 |
|---|---|
| CTI vrijednost Međunarodna elektrotehnička komisija 60112 | sto sedamdeset pet |
| Kontaktni podaci | mjedni legur |
| Kontaktno premazivanje | Au preko PdNi preko Ni |
| Područje veze | Sn preko Ni |
Mehanički
| Dimenzija mreže | 1,27 mm |
|---|---|
| Kontaktna sila po kontaktu | ≤ 0,5 N |
| Trakcija po kontaktu | ≥ 0,1 N |
| vijek trajanja IEC 60512-9-1 | Razred 1: 500 ciklusa umetanja |
| Sigurnosni preklap | 0,9 mm |
| Preklapanje kontakata | 1,5 mm |
| Centar pomaknut | ± 0,7 mm |
| Osna neusklađenost u sastavljenom stanju (x/y) | ± 0,4 mm |
| Kutni pomak uzdužne osi | ± 4° |
| Kutni pomak poprečne osi | ± 2° |
Električni
| radna struja | 1.2 i na 25 °C |
|---|---|
| Slobodni prostor i razmak pri polizanju | najmanje 0,4 mm |
Odobrenja / Usklađenost
| UL datoteka | E130314 |
|---|---|
| Okoliš | U skladu s RoHS direktivom |
Modifikacije
Na zahtjev vam također možemo pružiti
- ostali stilovi
Pakiranje
ESD vrećice
10

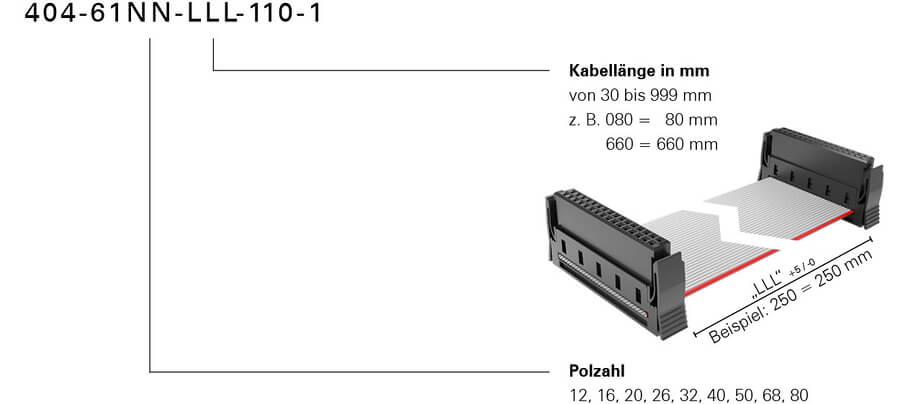

Šifra narudžbe
